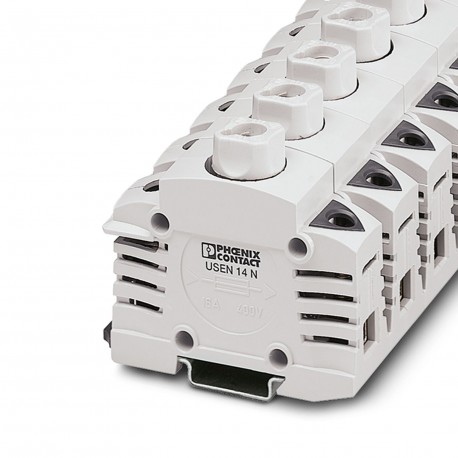

USEN 14 N 3048357 PHOENIX CONTACT Morsetti portafusibili componibili
USEN 14 N
3048357
PHOENIX_CONTACT
10
Morsetti portafusibili componibili
Terminali per fusibili, per cartucce di fusibili NEOZED
Morsetto portafusibili, tipo di fusibile: Cartuccia a vite, tipo fusibile: D 01 / E 14, tensione nominale: 400 V, corrente nominale: 16 A, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 35 mm2, sezione: 1,5 mm2- 35 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, colore: grigio chiaro
morsetti di giunzione > morsetto componibile di sicurezza
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per l'utilizzo | per inserti fusibile NEOZED |
| Tipo di prodotto | Morsetto portafusibili |
| Passo | 27 mm |
| Numero collegamenti | 2 |
| Numero di file | 1 |
| Potenziali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 00 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 2 |
| Tipo di fusibile | Cartuccia a vite |
| Tensione impulsiva di dimensionamento | 6 kV |
| Potenza dissipata massima in condizioni nominali | 4,06 W |
| Fusibile | D 01 / E 14 |
| Numero di connessioni per ogni piano | 2 |
| Sezione nominale | 35 mm² |
| piano 1 | |
| Filettatura | M6 |
| Coppia di serraggio | 3,5 ... 4 Nm |
| Lunghezza di spelatura | 19 mm |
| Calibro a tampone | B8 |
| Sezione conduttore rigida | 1,5 mm² ... 35 mm² |
| Sezione conduttore AWG | 14 ... 2 (convertito secondo IEC) |
| Sezione conduttore flessibile | 1,5 mm² ... 35 mm² |
| Sezione conduttore flessibile [AWG] | 14 ... 2 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 1,5 mm² ... 25 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 1,5 mm² ... 25 mm² |
| Sezione con ponticello a pettine rigido | 25 mm² |
| Sezione con ponticello a pettine flessibile | 25 mm² |
| 2 conduttori di sezione identica rigidi | 1,5 mm² ... 10 mm² |
| 2 conduttori di sezione identica flessibili | 1,5 mm² ... 10 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 1,5 mm² ... 10 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 1,5 mm² ... 10 mm² |
| Corrente nominale | 16 A (La corrente è determinata dal fusibile impiegato.) |
| Corrente di carico massima | 16 A (con una sezione conduttore di 35 mm²) |
| Tensione nominale | 400 V (La tensione è determinata dal fusibile impiegato.) |
| Sezione nominale | 35 mm² |
| Larghezza | 27 mm |
| Altezza | 82,7 mm |
| Profondità su NS 35/7,5 | 71,9 mm |
| Profondità su NS 35/15 | 79,4 mm |
| Passo | 27 mm |
| Colore | beige (RAL 7032) |
| Classe di combustibilità a norma UL 94 | V2 |
| Gruppo materiale isolante | IIIa |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 125 °C |
| Dati meccanici | |
| Parete laterale aperta | No |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 |
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 1.5 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 1.5 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 1.5 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 1.5 mm² |
| corrente nominale In (EF008250) | 16 A |
| tensione nominale (EF000228) | 400 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a vite |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a vite |
| numero di piani (EF002659) | 1 |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V2 |
| larghezza (EF000008) | 27 mm |
| altezza (EF000040) | 84 mm |
| profondità (EF000049) | 59.86 mm |
| piastra di chiusura necessaria (EF002525) | No |
| colore (EF000007) | beige |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3048357-USEN 14 N | 100 Kbytes |
|
