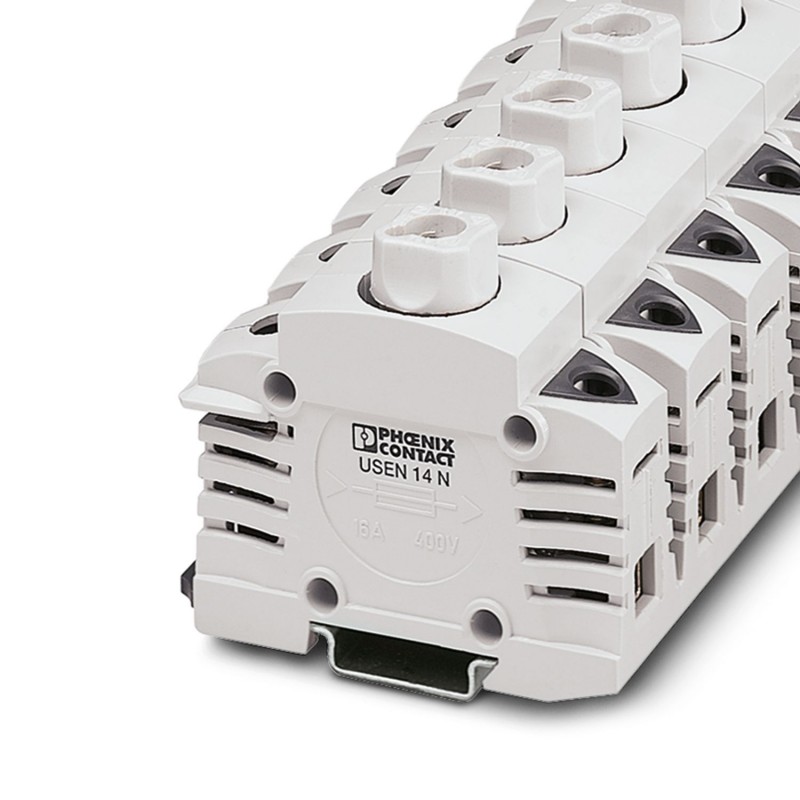

USEN 14 N 3048357 PHOENIX CONTACT Bloc de jonction-fusibles
USEN 14 N
3048357
PHOENIX_CONTACT
10
Bloc de jonction-fusibles
Bornes à fusibles, pour cartouches à fusibles NEOZED
Bloc de jonction-fusibles, type de fusible: Cartouche à visser, type de fusible: D 01 / E 14, tension nominale: 400 V, intensité nominale: 16 A, type de raccordement: Raccordement vissé, Section de référence: 35 mm2, section : 1,5 mm2- 35 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: gris clair
Blocs de jonction > Bloc de jonction à fusible
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Remarque relative à l'application | pour cartouches fusibles NEOZED |
| Type de produit | Bloc de jonction-fusibles |
| Pas | 27 mm |
| Nombre de connexions | 2 |
| Nombre de rangées | 1 |
| Potentiels | 1 |
| État de la gestion des données | |
| Révision de l'article | 00 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Type de fusible | Cartouche à visser |
| Tension de tenue aux chocs assignée | 6 kV |
| Puissance dissipée maximale en condition nominale | 4,06 W |
| Fusible | D 01 / E 14 |
| Nombre de raccordements par étage | 2 |
| Section nominale | 35 mm² |
| Etage 1 | |
| Filetage vis | M6 |
| Couple de serrage | 3,5 ... 4 Nm |
| Longueur à dénuder | 19 mm |
| Gabarit | B8 |
| Section de conducteur rigide | 1,5 mm² ... 35 mm² |
| Section du conducteur AWG | 14 ... 2 (conversion selon CEI) |
| Section de conducteur souple | 1,5 mm² ... 35 mm² |
| Section de conducteur souple [AWG] | 14 ... 2 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 1,5 mm² ... 25 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 1,5 mm² ... 25 mm² |
| Section avec pont d'insertion rigide | 25 mm² |
| Section avec pont d'insertion souple | 25 mm² |
| 2 conducteurs rigides de même section | 1,5 mm² ... 10 mm² |
| 2 conducteurs souples de même section | 1,5 mm² ... 10 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 1,5 mm² ... 10 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 1,5 mm² ... 10 mm² |
| Int. nom. | 16 A (Le courant est déterminé par le fusible utilisé.) |
| Courant de charge maximal | 16 A (pour une section de conducteur de 35 mm²) |
| Tension nominale | 400 V (La tension est déterminée par le fusible utilisé.) |
| Section nominale | 35 mm² |
| Largeur | 27 mm |
| Hauteur | 82,7 mm |
| Profondeur sur NS 35/7,5 | 71,9 mm |
| Profondeur sur NS 35/15 | 79,4 mm |
| Pas | 27 mm |
| Couleur | beige (RAL 7032) |
| Classe d'inflammabilité selon UL 94 | V2 |
| Groupe d'isolant | IIIa |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 125 °C |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Type de montage | NS 35/7,5 |
| NS 35/15 |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 1.5 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 1.5 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 1.5 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 1.5 mm² |
| Courant assigné In (EF008250) | 16 A |
| Tension assignée (EF000228) | 400 V |
| Finition raccordement électrique 1 (EF002526) | Borne à vis |
| Finition raccordement électrique 2 (EF002527) | Borne à vis |
| Nombre d'étages (EF002659) | 1 |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V2 |
| Largeur (EF000008) | 27 mm |
| Hauteur (EF000040) | 84 mm |
| Profondeur (EF000049) | 59.86 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur (EF000007) | Beige |
