Ver más grande

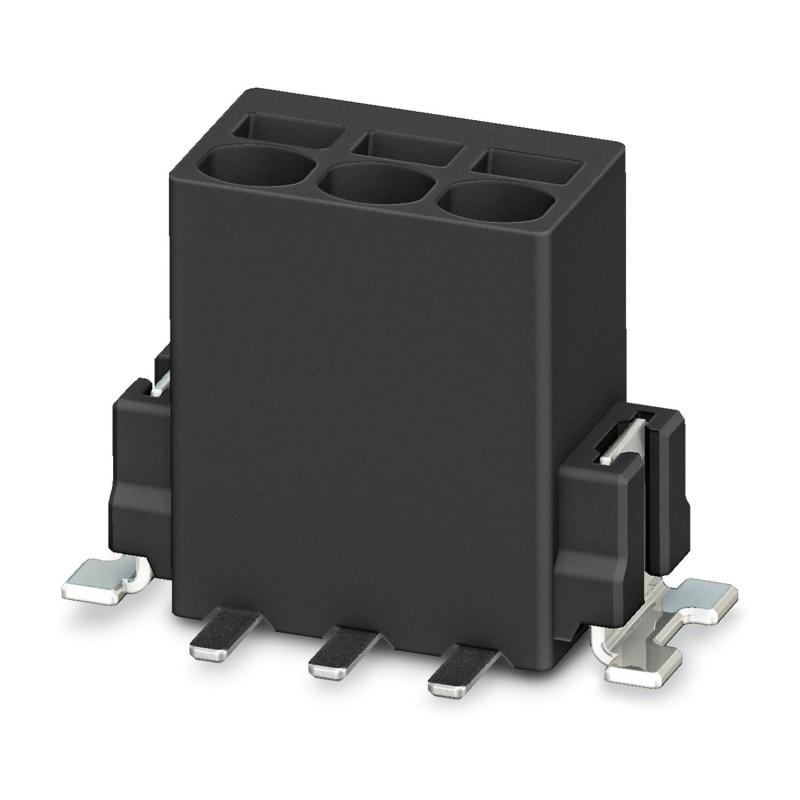

PTSM 0,5/ 4-2,5-V SMD R44 1771114 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nomi..
PTSM 0,5/ 4-2,5-V SMD R44
1771114
PHOENIX_CONTACT
400
Terminal de tarjetas de circuitos impresos, corriente nominal: 6 A, tensión nominal (III/2): 160 V, sección nominal: 0,5 mm², número de potenciales: 4, número de filas: 1, número de polos por fila: 4, familia de artículos: PTSM 0,5/..-V-SMD, paso: 2,5 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura SMD, dirección de conexión conductor/placa de circuito impreso: 90 °, color: negro, Disposición de pines: Geometría pad lineal, número de pines de soldadura por potencial: 1, tipo de embalaje: Correa de 44 mm de ancho
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Terminal de tarjetas de circuitos impresos |
| Familia de productos | PTSM 0,5/..-V-SMD |
| Línea de productos | COMBICON Terminals XS |
| Número de polos | 4 |
| Paso | 2,5 mm |
| Número de conexiones | 4 |
| Número de filas | 1 |
| Número de potenciales | 4 |
| Diseño del pin | Geometría pad lineal |
| Número de pines de soldadura por potencial | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 00 |
Propiedades eléctricas
| Corriente nominal IN | 6 A |
| Tensión nominal UN | 160 V |
| Tensión de dimensionamiento (III/3) | 32 V |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión nominal (II/2) | 160 V |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
Datos de conexión
| Tecnología de conexión | |
| Sección nominal | 0,5 mm² |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte push-in |
| Sección de conductor rígido | 0,14 mm² ... 0,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 0,5 mm² (posible hasta 0,75 mm², con una longitud de pelado de 7,5 mm y una tensión nominal de aislamiento de 32 V con III/2) |
| Sección de conductor AWG | 26 ... 20 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 0,34 mm² (A partir de 0,14 mm², si se utiliza la puntera AI 0,14- 6 GY en combinación con la tenaza de crimpado CRIMPFOX 10T-F) |
| Calibre macho a x b / Diámetro | - / 1,2 mm |
| Longitud de pelado | 6 mm |
Montaje
| Tipo de montaje | Soldadura SMD |
| Diseño del pin | Geometría pad lineal |
| Indicaciones de procesamiento | |
| Proceso | Soldadura por reflujo |
| Moisture Sensitive Level | MSL 1 |
| Classification Temperature Tc | 260 °C |
| Ciclos soldad. por reflujo | 3 |
Datos del material
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado de fundición maleable |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (4 - 8 µm Sn) |
| Superficie de metal área de soldadura (capa superior) | Estaño (4 - 8 µm Sn) |
| Datos del material - carcasa | |
| Color (Carcasa) | negro (9005) |
| Material aislante | LCP |
| Grupo material aislante | IIIa |
| CTI según IEC 60112 | 175 |
| Clase de inflamabilidad según UL 94 | V0 |
Notas
| Nota sobre la aplicación | Las ayudas de equipamiento sobresalen en ocasiones de los componentes. La estructura de placas de circuito impreso se configurará en función de un equipamiento anticolisión. |
Dimensiones
| Esquema de dimensiones |  |
| Paso | 2,5 mm |
| Anchura [w] | 15,1 mm |
| Altura [h] | 9 mm |
| Longitud [l] | 7 mm |
| Altura total | 9 mm |
| Diseño de las placas de circuito impreso | |
| Geometría Pad | 1,4 x 3,4 mm |
Ensayos mecánicos
| Comprobación de conexión | |
| Especificación del ensayo | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Resultado | Prueba aprobada |
| Comprobación de daños en los conductores y de aflojamiento | |
| Especificación del ensayo | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Resultado | Prueba aprobada |
| Prueba de tracción | |
| Especificación del ensayo | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Sección de conductor/tipo de conductor/fuerza de tracción valor nominal/valor real | 0,14 mm² / rígido / > 10 N |
| 0,2 mm² / flexible / > 10 N | |
| 0,5 mm² / rígido / > 20 N | |
| 0,75 mm² / flexible / > 30 N | |
| Ensayo de flexión | |
| Especificación del ensayo | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Resultado | Prueba aprobada |
Ensayos eléctricos
| Verificación de calentamiento | |
| Especificación del ensayo | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
| Exigencia Ensayo de calentamiento | Aumento de temperatura ≤ 45 K |
| Resistencia de aislamiento | |
| Especificación del ensayo | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Resistencia de aislamiento Polos contiguos | > 5 MΩ |
| Líneas de fuga y distancias de aislamiento de aire | |
| Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo material aislante | IIIa |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI ≥175 hasta <400 |
| Tensión de aislamiento de dimensionamiento (III/3) | 32 V |
| Tensión transitoria nominal (III/3) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 1,5 mm |
| valor mínimo de línea de fuga (III/3) | 1,3 mm |
| Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
| Tensión transitoria nominal (III/2) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2) | 1,5 mm |
| valor mínimo de línea de fuga (III/2) | 1,6 mm |
| Tensión de aislamiento de dimensionamiento (II/2) | 160 V |
| Tensión transitoria nominal (II/2) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2) | 1,5 mm |
| valor mínimo de línea de fuga (II/2) | 1,6 mm |
Condiciones medioambientales y de vida útil
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Ensayo filam. incandescente | |
| Especificación del ensayo | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Temperatura | 850 °C |
| Tiempo de actuación | 5 s |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (En función de la curva de capacidad de carga de corriente/derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
Información sobre el embalaje
| Esquema de dimensiones |  |
| Tipo de embalaje | Correa de 44 mm de ancho |
| Ancho de cinta [W] | 44 mm |
| Medidas exteriores de la bobina [W2] | 50,4 mm |
| Diámetro de la bobina [A] | 330 mm |
| Tipo del embalaje exterior | Bolsa transparente |
| Nivel ESD | (D) conductivo electrostáticamente |
| Especificación del ensayo | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 9 mm |
| Número de conexiones eléctricas (EF008252) | 4 |
| Número de pisos (EF002659) | 1 |
| Dimensión modular de las conexiones (EF006827) | 2.5 mm |
| Corriente nominal In (EF008250) | 6 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del conductor (EF006821) | Conexión de abrazadera con resorte |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable (EF007343) | 0.5 mm² |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Material de la superficie de conexión (EF006826) | Estaño |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de montaje en placa de circuitos impresos (EF008226) | Brida |
| Tipo de fijación (EF002442) | Soldar |
| Tipo de bandas (EF007011) | Cintura blister (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1771114-PTSM 0,5/ 4-2,5-V SMD R44 | 186 Kbytes |
|
