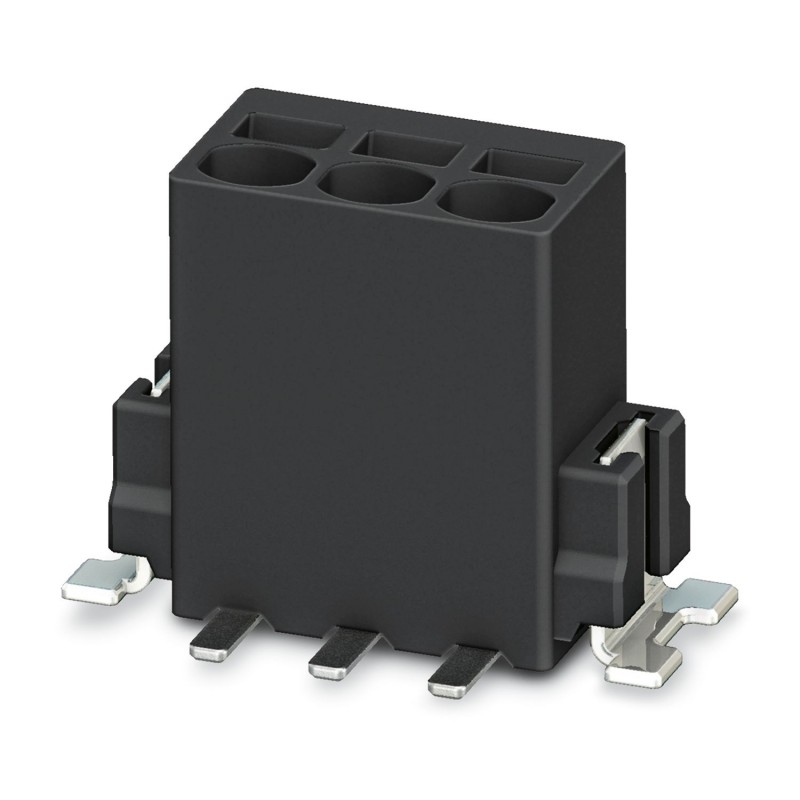

PTSM 0,5/ 4-2,5-V SMD R44 1771114 PHOENIX CONTACT Bloc de jonction C.I. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PTSM 0,5/ 4-2,5-V SMD R44 1771114 PHOENIX CONTACT Bloc de jonction C.I.

PTSM 0,5/ 4-2,5-V SMD R44

1771114

PHOENIX_CONTACT

400

Bloc de jonction C.I.

Bornier pour carte de circuit imprimé, courant nominal : 6 A, tension nominale (III/2) : 160 V, section nominale : 0,5 mm², nombre de potentiels : 4, nombre de rangées : 1, nombre de pôles par rangée : 4, famille d’articles : PTSM 0,5/.. -V-SMD, pas : 2,5 mm, type de connexion : connexion par ressort enfichable, montage : soudure CMS, sens de connexion du pilote/carte de circuit imprimé : 90°, couleur : noir, disposition des broches : disposition linéaire des broches, nombre de broches de soudure potentielles : 1, type d’emballage : sangle de 44 mm de large

Borne de circuit imprimé, intensité nominale: 6 A, tension de référence (III/2): 160 V, section nominale: 0,5 mm2, nombre de potentiels: 4, nombre de rangées: 1, nombre de pôles par rangée: 4, gamme d'articles: PTSM 0,5/..-V-SMD, pas: 2,5 mm, type de raccordement: Raccordement à ressort Push-in, montage: Sertissage SMD, sens d'enfichage conducteur/circuit imprimé: 90 °, coloris: noir, Disposition des broches: Géométrie de pastille linéaire, nombre de picots par potentiel: 1, type de conditionnement: Sangle en largeur de 44 mm

Plus de détails


Connecteurs > Borne de circuit imprimé

Connecteurs PCB

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $663.05
Prix unitaire: $1.66
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Caractéristiques techniques
Propriétés du produit
Type de produitBorne de circuit imprimé
Gamme de produitsPTSM 0,5/..-V-SMD
Ligne de produitsCOMBICON Terminals XS
Nombre de pôles4
Pas2,5 mm
Nombre de connexions4
Nombre de rangées1
Nombre de potentiels4
Tracé brochageGéométrie de pastille linéaire
Nombre de picots par potentiel1
État de la gestion des données
Révision de l'article00
Propriétés électriques
Intensité nominale IN6 A
Tension nominale UN160 V
Tension de référence (III/3)32 V
Tension de tenue aux chocs assignée (III/3)2,5 kV
Tension assignée (III/2)160 V
Tension de tenue aux chocs assignée (III/2)2,5 kV
Tension de référence (II/2)160 V
Tension de tenue aux chocs assignée (II/2)2,5 kV
Caractéristiques de raccordement
Technologie de raccordement
Section nominale0,5 mm²
Raccordement du conducteur
Type de raccordementRaccordement à ressort Push-in
Section de conducteur rigide0,14 mm² ... 0,5 mm²
Section de conducteur souple0,2 mm² ... 0,5 mm² (jusqu'à 0,75 mm² possible avec une longueur à dénuder de 7,5 mm et une tension assignée d'isolement de 32 V pour III/2)
Section conduct. AWG26 ... 20
Section de conducteur souple avec embout, sans douille en plastique0,25 mm² ... 0,5 mm²
Section de conducteur souple avec embout et douille en plastique0,25 mm² ... 0,34 mm² (possible à partir de 0,14 mm², en utilisant l'embout AI 0,14- 6 GY en combinaison avec la pince à sertir CRIMPFOX 10T-F)
Gabarit a x b / diamètre- / 1,2 mm
Longueur à dénuder6 mm
Montage
Type de montageSertissage SMD
Tracé brochageGéométrie de pastille linéaire
Conseils de traitement
ProcessSoudage par refusion
Moisture Sensitive LevelMSL 1
Classification température Tc260 °C
Cycles de soudage par refusion3
Indications sur les matériaux
Indication de matériau - contact
RemarqueConforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201
Matériau de contactAlliage de Cu
Qualité de surfaceétamé par trempage à chaud
Surface métallique point de connexion (couche supérieure)Etain (4 - 8 µm Sn)
Surface métallique zone de soudage (couche supérieure)Etain (4 - 8 µm Sn)
Indication de matériau - boîtier
Coloris (Boîtiers)noir (9005)
Matériau isolantLCP
Groupe d'isolantIIIa
IRC selon CEI 60112175
Classe d'inflammabilité selon UL 94V0
Remarques
Remarque relative à l'applicationLes accessoires d'équipement dépassent du composant, le cas échéant. Le tracé des circuits imprimés doit reposer sur un assemblage sans collision.
Dimensions
Dessin cotézswbwfibns.jpg
Pas2,5 mm
Largeur [w]15,1 mm
Hauteur [h]9 mm
Longueur [l]7 mm
Hauteur de montage9 mm
Conception de circuits imprimés
Géométrie de pastille1,4 x 3,4 mm
Contrôles mécaniques
Contrôle du raccordement
Spécification de contrôleDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
RésultatEssai réussi
Recherche de dommages et de desserrage des conducteurs
Spécification de contrôleDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
RésultatEssai réussi
Contrôle de traction
Spécification de contrôleDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
Section de conducteur/type de conducteur/effort de traction, valeur nominale/réelle0,14 mm² / rigide / > 10 N
0,2 mm² / souple / > 10 N
0,5 mm² / rigide / > 20 N
0,75 mm² / souple / > 30 N
Contrôle de flexion
Spécification de contrôleDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
RésultatEssai réussi
Contrôles électriques
Essai d'échauffement
Spécification de contrôleDIN EN 60998-2-1 (VDE 0613-2-1):2005-03
Exigence contrôle de l'échauffementAugmentation de température ≤ 45 K
Résistance d'isolement
Spécification de contrôleDIN EN 60998-1 (VDE 0613-1):2005-03
Résistance d'isolement pôles voisins> 5 MΩ
Distances dans l'air et lignes de fuite
Spécification de contrôleDIN EN 60664-1 (VDE 0110-1):2008-01
Groupe d'isolantIIIa
Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11))CTI ≥175 jusqu'à <400
Tension d'isolement assignée (III/3)32 V
Tension de tenue aux chocs assignée (III/3)2,5 kV
valeur minimale de la distance dans l'air - champ non homogène (III/3)1,5 mm
valeur minimale de la ligne de fuite (III/3)1,3 mm
Tension d'isolement assignée (III/2)160 V
Tension de choc assignée (III/2)2,5 kV
valeur minimale de la distance dans l'air - champ non homogène (III/2)1,5 mm
valeur minimale de la ligne de fuite (III/2)1,6 mm
Tension d'isolement assignée (II/2)160 V
Tension de tenue aux chocs assignée (II/2)2,5 kV
valeur minimale de la distance dans l'air - champ non homogène (II/2)1,5 mm
valeur minimale de la ligne de fuite (II/2)1,6 mm
Conditions environnementales et de durée de vie
Essai de résistance aux vibrations
Spécification de contrôleDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Fréquence10 - 150 - 10 Hz
Vitesse de balayage1 octave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Accélération5g (60,1 Hz ... 150 Hz)
Durée de contrôle par axe2,5 h
Sens du contrôleAxes X, Y et Z
Essai au fil incandescent
Spécification de contrôleDIN EN 60998-1 (VDE 0613-1):2005-03
Température850 °C
Temps d'action5 s
Conditions ambiantes
Température ambiante (fonctionnement)-40 °C ... 100 °C (En fonction de la courbe de capacité de courant / de derating)
Température ambiante (stockage/transport)-40 °C ... 70 °C
Humidité rel. de l'air (stockage/transport)30 % ... 70 %
Température ambiante (montage)-5 °C ... 100 °C
Indications sur l'emballage
Dessin cotéckrmjeflhr.jpg
Type de conditionnementSangle en largeur de 44 mm
Largeur de ruban [W]44 mm
Dimension extérieure de bobine [W2]50,4 mm
Diamètre de bobine [A]330 mm
Type de reconditionnementSachet transparent
ESD - Niveau(D) conduction électrostatique
Spécification de contrôleDIN EN 61340-5-1 (VDE 0300-5-1): 2008-07

ETIM for 1771114 Connecteurs (EC002643)
Caractéristique Valeur
Hauteur (EF000040) 9 mm
Nombre de raccordements électriques (EF008252) 4
Nombre d'étages (EF002659) 1
Dimension des raccordements (EF006827) 2.5 mm
Courant assigné In (EF008250) 6 A
Tension assignée (EF000228) 160 V
Tension nominale de tenue aux chocs (EF002993) 2.5 kV
Catégorie de surtension (EF006785) III
Degré de pollution (EF006786) 2
Type de raccordement du conducteur (EF006821) Raccordement par borne à ressort
Section de conducteur connectable monofilaire (EF007337) 0.14 mm²
Section de conducteur connectable à fil fin avec embout de câble (EF007339) 0.25 mm²
Section de conducteur connectable à fil fin sans embout de câble (EF007341) 0.2 mm²
Section de conducteur connectable multifilaire (EF007343) 0.5 mm²
Type de raccordement du circuit imprimé (EF006822) Raccord à souder
Matériau de la surface de raccordement (EF006826) Étain
Matériau du corps isolant (EF007543) Autre
Couleur du boîtier (EF000136) Noir
Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) V0
Température de fonctionnement (EF002393) -40 °C
Type de fixation du circuit imprimé (EF008226) Bride
Type de fixation (EF002442) Souder
Type de banderolage (EF007011) Bande blister (pour CMS)

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf 15 Mbytes
PHOENIX CONTACT-1771114-PTSM 0,5/ 4-2,5-V SMD R44 186 Kbytes PHOENIX CONTACT-1771114-PTSM 0,5/ 4-2,5-V SMD R44
