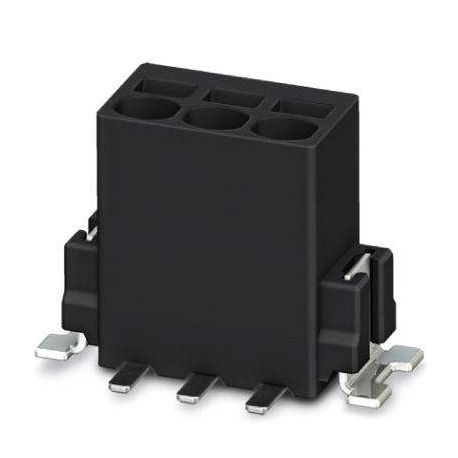

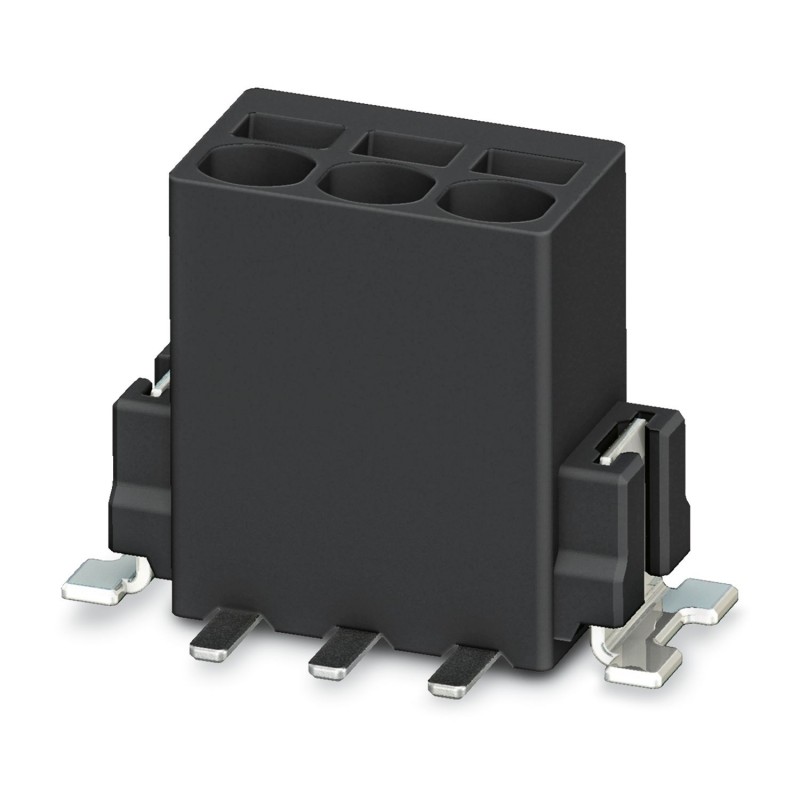

PTSM 0,5/ 4-2,5-V SMD R44 1771114 PHOENIX CONTACT Leiterplattenklemme Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PTSM 0,5/ 4-2,5-V SMD R44 1771114 PHOENIX CONTACT Leiterplattenklemme

PTSM 0,5/ 4-2,5-V SMD R44

1771114

PHOENIX_CONTACT

400

Leiterplattenklemme

Reihenklemme für Leiterplatte, Nennstrom: 6 A, Nennspannung (III/2): 160 V, Nennquerschnitt: 0,5 mm², Anzahl der Potentiale: 4, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 4, Artikelfamilie: PTSM 0,5/.. -V-SMD, Rastermaß: 2,5 mm, Anschlussart: Push-in-Federanschluss, Montage: SMD-Löten, Treiber-/Leiterplattenanschlussrichtung: 90°, Farbe: schwarz, Pinanordnung: Lineare Pinanordnung, Anzahl potenzieller Lötpins: 1, Verpackungsart: 44 mm breites Band

Leiterplattenklemme, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 0,5 mm2, Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl pro Reihe: 4, Artikelfamilie: PTSM 0,5/..-V-SMD, Rastermaß: 2,5 mm, Anschlussart: Push-in-Federanschluss, Montage: SMD-Löten, Anschlussrichtung Leiter/Platine: 90 °, Farbe: schwarz, Pin-Layout: Lineare Pad-Geometrie, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: Gurt in 44 mm Breite

Mehr Infos


Steckverbinder > Leiterplattenklemme

Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $668.97
Stückpreis: $1.67
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProdukttypLeiterplattenklemme
ProduktfamiliePTSM 0,5/..-V-SMD
ProduktlinieCOMBICON Terminals XS
Polzahl4
Rastermaß2,5 mm
Anzahl der Anschlüsse4
Anzahl der Reihen1
Anzahl der Potenziale4
PinlayoutLineare Pad-Geometrie
Anzahl Lötpins pro Potenzial1
Datenpflegestand
Artikelrevision00
Elektrische Eigenschaften
Nennstrom IN6 A
Nennspannung UN160 V
Bemessungsspannung (III/3)32 V
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsspannung (III/2)160 V
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsspannung (II/2)160 V
Bemessungsstoßspannung (II/2)2,5 kV
Anschlussdaten
Anschlusstechnik
Nennquerschnitt0,5 mm²
Leiteranschluss
AnschlussartPush-in-Federanschluss
Leiterquerschnitt starr0,14 mm² ... 0,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 0,5 mm² (bis 0,75 mm² möglich, bei einer Abisolierlänge von 7,5 mm und einer Bemessungsisolationsspannung von 32 V bei III/2)
Leiterquerschnitt AWG26 ... 20
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse0,25 mm² ... 0,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse0,25 mm² ... 0,34 mm² (ab 0,14 mm² möglich, bei Verwendung der Aderendhülse AI 0,14- 6 GY in Verbindung mit der Crimpzange CRIMPFOX 10T-F)
Lehrdorn a x b / Durchmesser- / 1,2 mm
Abisolierlänge6 mm
Montage
MontageartSMD-Löten
PinlayoutLineare Pad-Geometrie
Verarbeitungshinweise
ProzessReflowlötung
Moisture Sensitive LevelMSL 1
Classification Temperature Tc260 °C
Lötzyklen im Reflow3
Materialangaben
Materialangaben - Kontakt
HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitschmelztauchverzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (4 - 8 µm Sn)
Metalloberfläche Lötbereich (Deckschicht)Zinn (4 - 8 µm Sn)
Materialangaben - Gehäuse
Farbe (Gehäuse)schwarz (9005)
IsolierstoffLCP
IsolierstoffgruppeIIIa
CTI nach IEC 60112175
Brennbarkeitsklasse nach UL 94V0
Hinweise
Hinweis zur AnwendungBestückungshilfen ragen ggf. über die Bauteile hinaus. Das Leiterplattenlayout ist auf eine kollisionsfreie Bestückung auszulegen.
Maße
Rastermaß2,5 mm
Breite [w]15,1 mm
Höhe [h]9 mm
Länge [l]7 mm
Bauhöhe9 mm
Leiterplatten-Design
Pad-Geometrie1,4 x 3,4 mm
Mechanische Prüfungen
Anschlussprüfung
PrüfspezifikationDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
ErgebnisPrüfung bestanden
Prüfung auf Leiterbeschädigung und Lockerung
PrüfspezifikationDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
ErgebnisPrüfung bestanden
Zugprüfung
PrüfspezifikationDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert0,14 mm² / starr / > 10 N
0,2 mm² / flexibel / > 10 N
0,5 mm² / starr / > 20 N
0,75 mm² / flexibel / > 30 N
Biegeprüfung
PrüfspezifikationDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
ErgebnisPrüfung bestanden
Elektrische Prüfungen
Erwärmungsprüfung
PrüfspezifikationDIN EN 60998-2-1 (VDE 0613-2-1):2005-03
Anforderung ErwärmungsprüfungTemperaturerhöhung ≤ 45 K
Isolationswiderstand
PrüfspezifikationDIN EN 60998-1 (VDE 0613-1):2005-03
Isolationswiderstand benachbarte Pole> 5 MΩ
Luft- und Kriechstrecken
PrüfspezifikationDIN EN 60664-1 (VDE 0110-1):2008-01
IsolierstoffgruppeIIIa
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI ≥175 bis <400
Bemessungsisolationsspannung (III/3)32 V
Bemessungsstoßspannung (III/3)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)1,5 mm
Mindestwert der Kriechstrecke (III/3)1,3 mm
Bemessungsisolationsspannung (III/2)160 V
Bemessungsstoßspannung (III/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)1,5 mm
Mindestwert der Kriechstrecke (III/2)1,6 mm
Bemessungsisolationsspannung (II/2)160 V
Bemessungsstoßspannung (II/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)1,5 mm
Mindestwert der Kriechstrecke (II/2)1,6 mm
Umwelt- und Lebensdauerbedingungen
Vibrationsprüfung
PrüfspezifikationDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequenz10 - 150 - 10 Hz
Sweep-Geschwindigkeit1 Oktave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Beschleunigung5g (60,1 Hz ... 150 Hz)
Prüfdauer je Achse2,5 h
PrüfrichtungenX-, Y- und Z-Achse
Glühdrahtprüfung
PrüfspezifikationDIN EN 60998-1 (VDE 0613-1):2005-03
Temperatur850 °C
Einwirkdauer5 s
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchte (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Verpackungsangaben
VerpackungsartGurt in 44 mm Breite
Gurtbreite [W]44 mm
Spulenaussenmaß [W2]50,4 mm
Spulendurchmesser [A]330 mm
Art der UmverpackungTransparent-Bag
ESD - Level(D) elektrostatisch ableitfähig
PrüfspezifikationDIN EN 61340-5-1 (VDE 0300-5-1): 2008-07

ETIM for 1771114 Steckverbinder (EC002643)
Merkmal Wert
Höhe (EF000040) 9 mm
Anzahl der elektrischen Anschlüsse (EF008252) 4
Anzahl der Etagen (EF002659) 1
Rastermaß der Anschlüsse (EF006827) 2.5 mm
Bemessungsstrom In (EF008250) 6 A
Bemessungsspannung (EF000228) 160 V
Bemessungsstoßspannung (EF002993) 2.5 kV
Überspannungskategorie (EF006785) III
Verschmutzungsgrad (EF006786) 2
Anschlussart Leiter (EF006821) Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 0.14 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) 0.25 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) 0.2 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 0.5 mm²
Anschlussart Leiterplatte (EF006822) Lötanschluss
Werkstoff der Anschlussoberfläche (EF006826) Zinn
Werkstoff des Isolierkörpers (EF007543) sonstige
Gehäusefarbe (EF000136) schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Betriebstemperatur (EF002393) -40 °C
Art der Leiterplattenbefestigung (EF008226) Flansch
Befestigungsart (EF002442) löten
Art der Banderolierung (EF007011) Blistergurt (für SMD)

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf 27 Mbytes
PHOENIX CONTACT-1771114-PTSM 0,5/ 4-2,5-V SMD R44 186 Kbytes PHOENIX CONTACT-1771114-PTSM 0,5/ 4-2,5-V SMD R44
