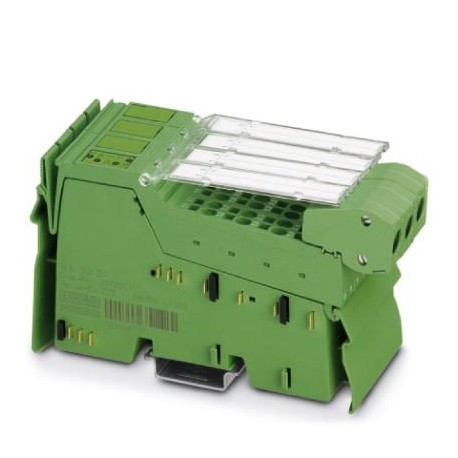

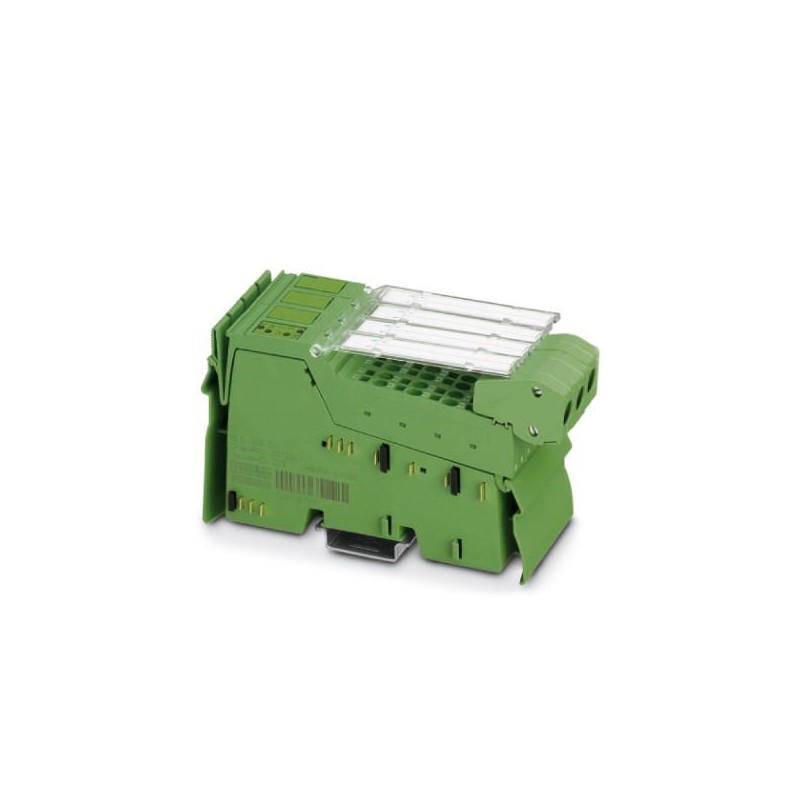

IB IL SGI 2/P-PAC 2884907 PHOENIX CONTACT Módulo Inline
IB IL SGI 2/P-PAC
2884907
PHOENIX_CONTACT
Módulo Inline
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2884907 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI144 - |
| Página del catálogo | Página 197 (C_8_2015) |
| EAN | 4046356296878 |
| Peso por unidad (sin incluir el embalaje) | 220,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 220 g |
| Modo operativo | Servicio de datos de proceso con 3 palabras, PCP con 1 palabra |
| Mensajes de diagnóstico | Fallo de la alimentación de tensión en UANAMensaje de error en los datos de proceso |
| Fallo o la tensión lógica ULdemasiado baja Mensaje de error periférico en el acoplador de bus | |
| Error en periferia Mensaje de error en los datos de proceso |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
| Física de transmisión | Cobre |
Interfaz en serie
| Denominación | Interfaz RS-485 en serie |
|---|---|
| Red | sí |
| Direccionamiento | Dirección 1 = valor medido bruto / neto |
| Dirección 2 = valor medido tara | |
| Resistencia de cierre | 120 Ω |
| Protocolo de transmisión | STX/ETX |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | típ. 85 mA |
| máx. 100 mA | |
| Denominación | Suministro de los módulos analógicos (UANA) |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | 7 mA (en circuito abierto sin DMS y sin indicación) |
| típ. 25 mA (a carga típica de 350 ohmios por canal) | |
| 80 mA (con carga máxima de 55 Ω e indicador) | |
| máx. 100 mA | |
| Consumo de potencia | típ. 1,2 W (Aparato en funcionamiento nominal) |
Contactos
| Descripción | Contacto sin potencial |
|---|---|
| Número | 2 (Ka1-Kb1, Ka2-Kb2) |
| Resistencia de contacto | < 1 Ω (típico) |
| Tiempo de reacción típico | típ. 100 ms |
Entradas analógicas
| Descripción de la entrada | Canales de entrada para extensiómetros |
|---|---|
| Número de entradas | 2 |
| Técnica de conexión | Cable de 6 ó 4 conductores, de par trenzado, apantallado |
| Diferencia de puente Ud | Rango de medición fijado al seleccionar el valor característico |
| Tensión de puente U0 | 5 V |
| Valores nominales | ±1 mV/V, ±2 mV/V, ±3 mV/V, ±3,33 mV/V, ±4 mV/V, ±5 mV/V |
| Representación del valor de medición | 15 bits + signo (datos de proceso); 15 bits + signo y valor medido de la indicación en el registro ASCII (PCP) |
| Actualización de los datos de proceso | típ. 100 ms (12,5 ms, en función de la configuración) |
Salidas analógicas
| Denominación de la protección | Protección contra cortocircuitos de las salidas de tensión. |
|---|---|
| Circuito de protección/componente de protección | sí, al menos 1 minuto a través del control de temperatura |
| Descripción de la salida | Salida de tensión |
| Número de salidas | 2 |
| Impedancia | > 55 Ω (por canal) |
| Tensión de salida | típ. 5 V |
| Corriente de salida | máx. 90 mA (por canal) |
| Corriente máxima de salida | máx. 90 mA (por canal) |
Separación de potencial
| Trayecto de comprobación | Lógica / periférico analógico (aislador digital) 500 V AC 50 Hz 1 min. |
|---|---|
| RS-485 / periférico analógico (aislamiento) 500 V AC 50 Hz 1 min. | |
| Contacto abierto Ka1- Kb1/ periférico analógico (aislamiento) 500 V AC 50 Hz 1 min. | |
| Contacto abierto Ka2- Kb2/ periférico analógico (aislamiento) 500 V AC 50 Hz 1 min. | |
| Tierra funcional / periférico analógico (aislamiento) 500 V AC 50 Hz 1 min. | |
| Lógica / RS-485 (aislador digital) 500 V AC 50 Hz 1 min. | |
| Contacto abierto Ka1- Kb1/ RS-485 (aislamiento) 500 V AC 50 Hz 1 min. | |
| Contacto abierto Ka2- Kb2/ RS-485 (aislamiento) 500 V AC 50 Hz 1 min. | |
| Tierra funcional / RS-485 (aislamiento) 500 V AC 50 Hz 1 min. | |
| Lógica / contacto abierto Ka1- Kb1(optoacoplador) 500 V AC 50 Hz 1 min. | |
| Cont. abiertos Ka2- Kb2/ cont. abiertos Ka1- Kb1(tray. aislamiento) 500 V AC 50 Hz 1 min. | |
| Tierra funcional / contacto abierto Ka1- Kb1(aislamiento) 500 V AC 50 Hz 1 min. | |
| Lógica / contacto abierto Ka2- Kb2(optoacoplador) 500 V AC 50 Hz 1 min. | |
| Tierra funcional / contacto abierto Ka2- Kb2(aislamiento) 500 V AC 50 Hz 1 min. | |
| Lógica / Tierra funcional (aislamiento) 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
