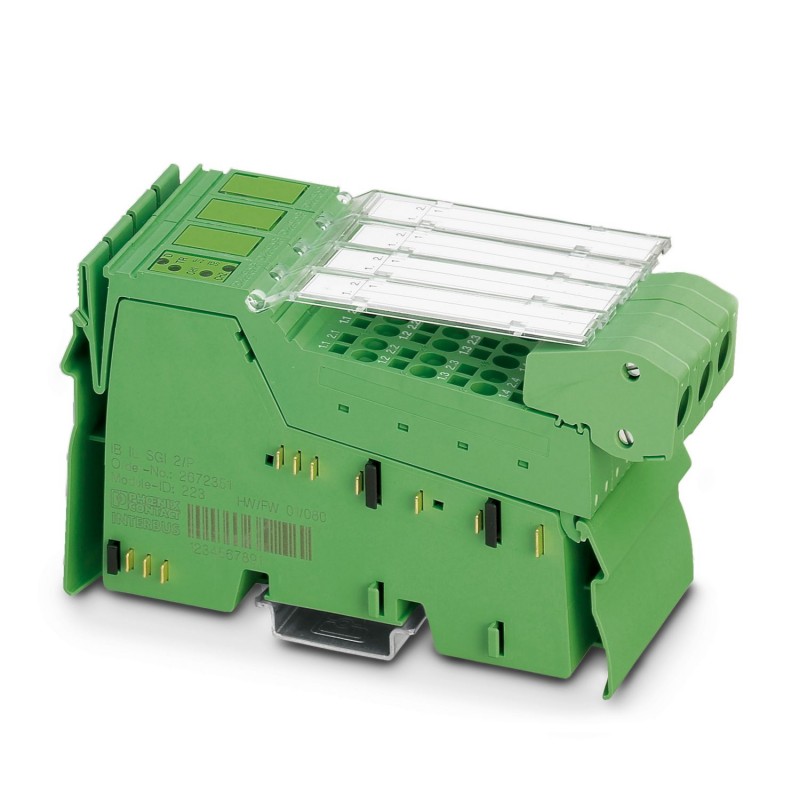

IB IL SGI 2/P/EF-PAC 2702373 PHOENIX CONTACT Inline, Borne de registro de extensómetro, velocidad de transmi..
IB IL SGI 2/P/EF-PAC
2702373
PHOENIX_CONTACT
Inline, Borne de registro de extensómetro, velocidad de transmisión en el bus local: 500 kBit/s, 2 entradas precisas y rápidas, Tecnología de conexión de 4, 6 conductores, índice de protección: IP20, incluidos conectores Inline y campos de rotulación
Controladores industriales (PLC) > Módulo de E/S analógica de periférico descentralizado de bus de campo
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 48,8 mm |
| Altura | 136 mm |
| Profundidad | 71,5 mm |
Notas
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
Interfaces
| Bus local Inline | |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
| Física de transmisión | Cobre |
| En serie | |
| Denominación | Interfaz RS-485 en serie |
| Direccionamiento | Dirección 1 = valor medido bruto / neto |
| Dirección 2 = valor medido tara | |
| Resistencia de cierre | 120 Ω |
| Protocolo de transmisión | STX/ETX |
Propiedades de sistema
| Módulo | |
| Código de ID (dec.) | 223 |
| Código de ID (hex.) | DF |
| Código de longitud (hex.) | 03 |
| Código de longitud (dec.) | 03 |
| Canal de datos de proceso | 48 Bit |
| Área de direcciones de entrada | 6 Byte |
| Espacio de direcciones de salida | 6 Byte |
| Longitud de registro | 64 Bit |
| Demanda de datos de parámetros | 23 Byte |
| Necesidad de datos de configuración | 5 Byte |
Datos de entrada
| Analógico | |
| Descripción de la entrada | Canales de entrada para extensiómetros |
| Número de entradas | 2 |
| Tecnología de conexión | Cable de 6 ó 4 conductores, de par trenzado, apantallado |
| Diferencia de puente Ud | Rango de medición fijado al seleccionar el valor característico |
| Tensión de puente U0 | 5 V |
| Representación del valor de medición | 16 Bit, 20 Bit, registro de datos Ascii |
| Valores característicos | ±1 mV/V, ±2 mV/V, ±3 mV/V, ±3,33 mV/V, ±4 mV/V, ±5 mV/V, ±6 mV/V, especificación manual del valor característico |
| Contactos | |
| Descripción | Contacto sin potencial |
| Número | 2 (Ka1-Kb1, Ka2-Kb2) |
| Resistencia de contacto | < 1 Ω (típico) |
| 3 Ω (máximo) | |
| Tiempo de reacción típico | típ. 0,2 ms (abrir) |
| típ. 2 ms (cerrar) | |
Datos de salida
| Analógico | |
| Descripción de la salida | Alimentación del puente |
| Número de salidas | 2 |
| Impedancia | > 43 Ω (por canal) |
| Tensión de salida | típ. 5 V |
| Corriente de salida | máx. 115 mA (por canal) |
Propiedades del artículo
| Tipo de producto | Componente de E/S |
| Familia de productos | Inline |
| Construcción | modular |
| Contenido de suministro | incluidos conectores Inline y campos de rotulación |
| Modo operativo | Servicio de datos de proceso con 3 palabras, PCP con 1 palabra |
| Características especiales | 2 entradas precisas y rápidas |
| Tecnología de conexión de 4, 6 conductores | |
| Mensajes de diagnóstico | Fallo de la alimentación de tensión en UANAMensaje de error en los datos de proceso |
| Fallo o la tensión lógica ULdemasiado baja Mensaje de error periférico en el acoplador de bus | |
| Error en periferia Mensaje de error en los datos de proceso | |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 02 |
Propiedades eléctricas
| Potencia disipada máxima con condición nominal | 2,35 W |
| Potenciales: Suministro de la lógica (UL) | |
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | máx. 95 mA |
| típ. 80 mA | |
| Potenciales: Suministro de los módulos analógicos (UANA) | |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | típ. 32 mA (a carga típica de 350 ohmios por canal) |
| 115 mA (con carga máxima de 43 Ω y visualización) | |
| 14 mA (en circuito abierto sin DMS y sin indicación) | |
| Separación galvánica/aislamiento de los márgenes de tensión | |
| Tensión de prueba: Lógica | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Periferia analógica | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: RS-485 | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Contacto abierto Ka1- Kb1 | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Contacto abierto Ka2- Kb2 | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Tierra funcional | 500 V AC, 50 Hz, 1 min. |
Datos de conexión
| Tecnología de conexión | |
| Denominación Conexión | Conectores Inline |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud a desaislar | 8 mm |
| Conectores Inline | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud a desaislar | 8 mm |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
| Índice de protección | IP20 |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
Normas y especificaciones
| Clase de protección | III (IEC 61140, EN 61140, VDE 0140-1) |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Característica | Valor |
|---|---|
| Tensión de alimentación CC (EF007534) | 19.2 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Entrada, corriente (EF003204) | No |
| Entrada, tensión (EF003205) | No |
| Entrada, resistencia (EF003206) | No |
| Entrada, termómetro de resistencia (EF003207) | No |
| Entrada, termopar (EF003208) | No |
| Señal de entrada configurable (EF003209) | No |
| Salida, corriente (EF003212) | No |
| Salida, tensión (EF003213) | No |
| Señal de salida configurable (EF003214) | No |
| Número de entradas analógicas (EF001994) | 0 |
| Número de salidas analógicas (EF001995) | 0 |
| Entradas analógicas configurables (EF008518) | No |
| Salidas analógicas configurables (EF008519) | No |
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW Otras (EF003027) | 0 |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | No |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | No |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | Sí |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Estándar de radio GSM (EF008524) | No |
| Estándar de radio UMTS (EF008525) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | Sí |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 48.6 mm |
| Altura (EF000040) | 136.04 mm |
| Profundidad (EF000049) | 70.51 mm |
