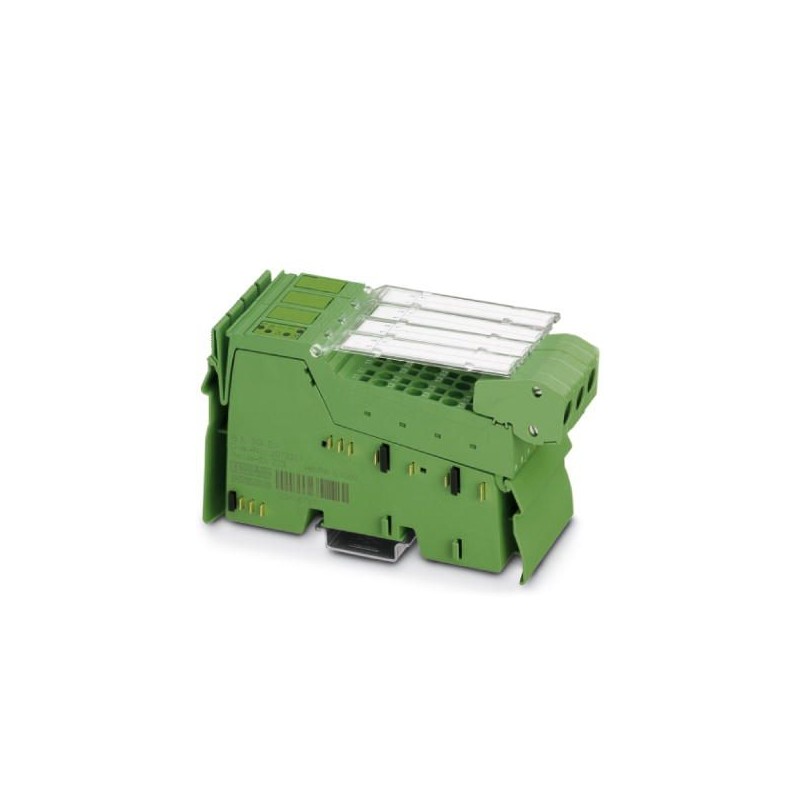

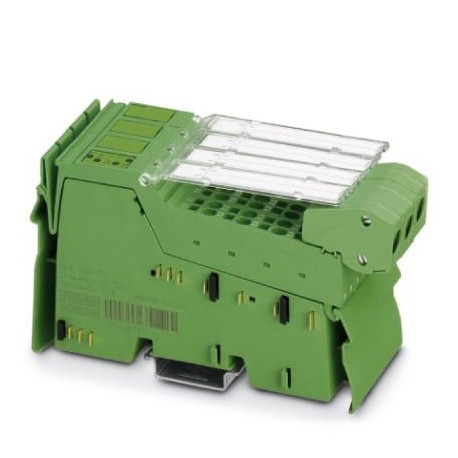

IB IL SGI 2/P-PAC 2884907 PHOENIX CONTACT Module Inline
IB IL SGI 2/P-PAC
2884907
PHOENIX_CONTACT
Module Inline
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2884907 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 197 (C-8-2015) |
| GTIN | 4046356296878 |
| Poids par pièce (hors emballage) | 0,220 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 220 g |
| Mode de fonctionnement | Fonctionnement avec 3 mots de données de process, PCP avec 1 mot |
| Diagnostic messages | Défaillance de l’alimentation sur UANAMessage d'erreur dans les données de processus |
| Défaillance ou chute de la tension logique ULMessage d'erreur périphérique sur le coupleur de bus | |
| Panne périphérique Message d'erreur dans les données de processus |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
| Physique de transmission | Cuivre |
Interface série
| Dénomination | Interface série RS-485 |
|---|---|
| Réseau | oui |
| Adressage | Adresse 1 = valeur mesurée brute/nette |
| Adresse 2 = valeur mesurée tare | |
| Résistance terminale | 120 Ω |
| Protocole de transmission | STX/ETX |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | typ. 85 mA |
| max. 100 mA | |
| Dénomination | Alimentation des modules analogiques (UANA) |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | 7 mA (en marche à vide dans DMS ni affichage) |
| typ. 25 mA (avec charge typique de 350 Ohm par voie) | |
| 80 mA (avec charge maximale de 55 Ω et affichage) | |
| max. 100 mA | |
| Consommation de puissance | typ. 1,2 W (Appareil en régime nominal) |
Contacts
| Description | Contact NO libre de potentiel |
|---|---|
| Nombre | 2 (Ka1-Kb1, Ka2-Kb2) |
| Résistance de contact | < 1 Ω (typique) |
| Temps d'amorçage typique | typ. 100 ms |
Entrées analogiques
| Description de l'entrée | Voies d'entrée pour jauges de contrainte |
|---|---|
| Nombre d'entrées | 2 |
| Technique de raccordement | Câble blindé à 6 ou 4 fils, à paires torsadées |
| Tension différentielle de pont Ud | Plage de mesures définie par sélection de la valeur |
| Tension de pont U0 | 5 V |
| Valeurs caractéristiques | ±1 mV/V, ±2 mV/V, ±3 mV/V, ±3,33 mV/V, ±4 mV/V, ±5 mV/V |
| Visualisation des valeurs mesurées | 15 bits + signe (données de processus), 15 bits + signe et valeur mesurée de l'affichage dans le bloc de données ASCII (PCP) |
| Mise à jour des données de processus | typ. 100 ms (12,5 ms, en fonction de la configuration) |
Sorties analogiques
| Dénomination de la protection | Protection contre les courts-circuits des sorties en tension |
|---|---|
| Circuit/composant de protection | oui, au moins 1 minute via surveillance de température |
| Description de la sortie | Sortie tension |
| Nombre de sorties | 2 |
| Impédance | > 55 Ω (par canal) |
| Tension de sortie | typ. 5 V |
| Courant de sortie | max. 90 mA (par canal) |
| Intensité de sortie maximale | max. 90 mA (par canal) |
Isolation galvanique
| Section contrôlée | Logique / périphérique analogique (isolateur numérique) 500 V AC 50 Hz 1 min. |
|---|---|
| RS-485 / périphérique analogique (circuit de séparation) 500 V AC 50 Hz 1 min. | |
| Contact NO Ka1- Kb1/ périphérique analogique (fiche de sectionnement) 500 V AC 50 Hz 1 min. | |
| Contact NO Ka2- Kb2/ périphérique analogique (fiche de sectionnement) 500 V AC 50 Hz 1 min. | |
| Terre de fonctionnement / périphérique analogique (circuit de séparation) 500 V AC 50 Hz 1 min. | |
| Logique / RS-485 (isolateur numérique) 500 V AC 50 Hz 1 min. | |
| Contact NO Ka1- Kb1/ RS-485 (fiche de sectionnement) 500 V AC 50 Hz 1 min. | |
| Contact NO Ka2- Kb2/ RS-485 (fiche de sectionnement) 500 V AC 50 Hz 1 min. | |
| Terre de fonctionnement / RS-485 (circuit de séparation) 500 V AC 50 Hz 1 min. | |
| Logique / contact NO Ka1- Kb1(optocoupleur) 500 V AC 50 Hz 1 min. | |
| Contact NO Ka2- Kb2/ contact Ka1- Kb1(fiche de sectionn.) 500 V AC 50 Hz 1 min. | |
| Logique / contact NO Ka1- Kb1(fiche de sectionnement) 500 V AC 50 Hz 1 min. | |
| Logique / contact NO Ka2- Kb2(optocoupleur) 500 V AC 50 Hz 1 min. | |
| Terre de fonctionnement / contact NO Ka2- Kb2(fiche de sectionnement) 500 V AC 50 Hz 1 min. | |
| Logique / terre de fonctionnement (circuit de séparation) 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2884907-IB IL SGI 2/P-PAC | 148 Kbytes |
|
