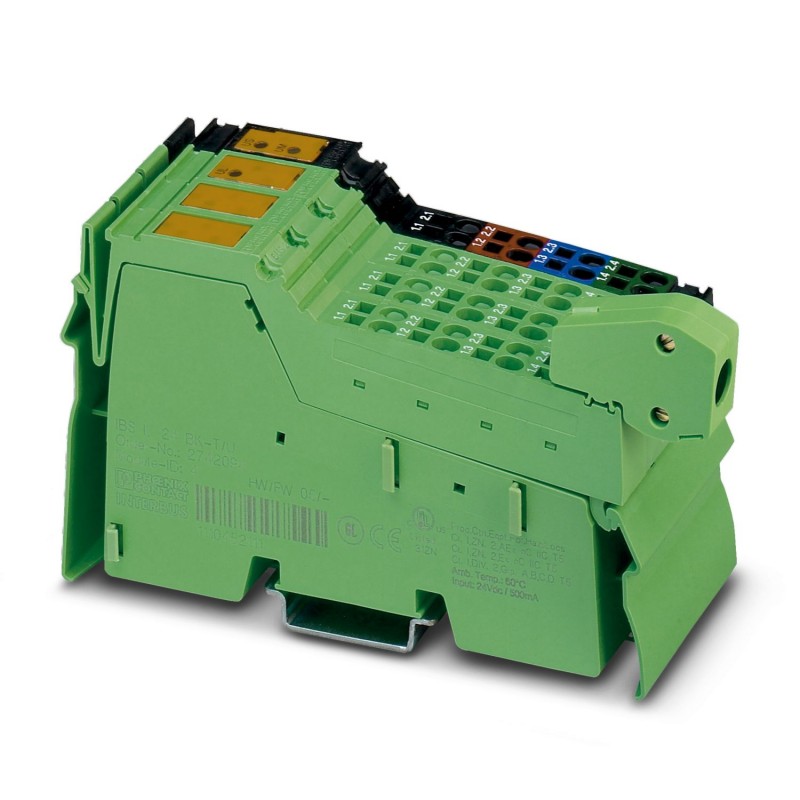

IB IL 24 LSKIP-PAC 2897457 PHOENIX CONTACT Inline, Borne de acoplador, para la ampliación del bus local Inli..
IB IL 24 LSKIP-PAC
2897457
PHOENIX_CONTACT
Inline, Borne de acoplador, para la ampliación del bus local Inline, velocidad de transmisión en el bus local: 500 kBit/s / 2 MBit/s, índice de protección: IP20, incluidos conectores Inline y campos de rotulación
Controladores industriales (PLC) > Módulo de comunicación de periférico descentralizado de bus de campo
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 48,8 mm |
| Altura | 135 mm |
| Profundidad | 71,5 mm |
Notas
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
Interfaces
| Bus local Inline | |
| Número de interfaces | 1 (Bus local de entrada) |
| Tipo de conexión | Conector apantallado Inline |
| Nota acerca del tipo de conexión | Cable INTERBUS estándar |
| Velocidad de transmisión | 500 kBit/s / 2 MBit/s (Utilizable en estaciones Inline con estas velocidades de transmisión) |
| Física de transmisión | Cobre |
| Bus local Inline | |
| Número de interfaces | 1 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s / 2 MBit/s |
Propiedades de sistema
| Límites del sistema | |
| Número de participantes de bus local conectables | máx. 63 (Sin borne de alimentación adicional, observar la absorción de corriente total admisible) |
| Número de participantes con canal de parámetros | 63 |
| Módulo | |
| Código de ID (hex.) | ninguno |
| Área de direcciones de entrada | 0 Byte |
| Espacio de direcciones de salida | 0 Byte |
| Longitud de registro | 0 Bit |
| Demanda de datos de parámetros | 0 Byte |
| Necesidad de datos de configuración | 0 Byte |
Propiedades del artículo
| Tipo de producto | Componente de E/S |
| Familia de productos | Inline |
| Construcción | modular |
| Contenido de suministro | incluidos conectores Inline y campos de rotulación |
| Características especiales | para la ampliación del bus local Inline |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 06 |
Propiedades eléctricas
| Potencia disipada máxima con condición nominal | 1,45 W |
| Circuito de protección | Protección contra sobretensiones (alimentación de segmento, alimentación principal, alimentación 24 V); Diodos de protección de entrada (se interrumpen con sobrecarga continuada)Las cargas de impulsos hasta 1500 W se cortocircuitan por el diodo de protección de entrada. |
| Protección contra polarización inversa (alimentación de segmento/alimentación principal); Diodos contra inversión de polaridad paralelos; en caso de fallo la corriente elevada que pasa por los diodos funde los fusibles preconmutados. | |
| Polarización inversa (alimentación de 24 V); Diodo serie en la ruta del cable de alimentación de la fuente de alimentación; en caso de fallo fluye menos corriente. En caso de fallo, no se activa ningún fusible en la fuente de alimentación externa. | |
| Protección contra cortocircuito de la alimentación lógica; electrónico | |
| Protección contra cortocircuito de la alimentación analógica; electrónico | |
| Potenciales: Alimentación de 24 V (U24 V) para generar ULy UANA | |
| Tensión de alimentación | 24 V DC (A través de conector Inline) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | máx. 1,25 A (con tensión nominal; formado por: 0,75 A DC para el suministro de la lógica y 0,5 A DC para la fuente de alimentación analógica) |
| min. 60 mA (Sin bornes de E/S Inline conectados) | |
| Potenciales: Suministro de la lógica (UL) | |
| Tensión de alimentación | 7,5 V DC |
| Potenciales: Suministro de los módulos analógicos (UANA) | |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Potenciales: Alimentación del circuito principal (UM) | |
| Tensión de alimentación | 24 V DC (A través de conector Inline) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Potenciales: Alimentación del circuito de segmento (US) | |
| Tensión de alimentación | 24 V DC (A través de conector Inline) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Separación galvánica/aislamiento de los márgenes de tensión | |
| Tensión de prueba: Alimentación de 5 V de bus local de entrada/alimentación lógica de 7,5 V, alimentación analógica de 24 V, alimentación de 24 V para generar ULy UANA | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Alimentación de 5 V de bus local de entrada/alimentación principal de 24 V, alimentación de segmentos de 24 V | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Alimentación de lógica de 7,5 V, alimentación analógica de 24 V, alimentación de 24 V para generar ULy UANA/tierra funcional | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Alimentación de lógica de 7,5 V, alimentación analógica de 24 V, alimentación de 24 V para generar ULy UANA/alimentación principal de 24 V, alimentación de segmentos de 24 V | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Alimentación principal de 24 V, alimentación de segmentos de 24 V, alimentación de 24 V para generar ULy UANA/tierra funcional | 500 V AC, 50 Hz, 1 min. |
Datos de conexión
| Tecnología de conexión | |
| Denominación Conexión | Conectores Inline |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud a desaislar | 8 mm |
| Conectores Inline | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud a desaislar | 8 mm |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
| Índice de protección | IP20 |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
Normas y especificaciones
| Clase de protección | III (IEC 61140, EN 61140, VDE 0140-1) |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Característica | Valor |
|---|---|
| Tensión de alimentación CC (EF007534) | 19.2 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Con aislamiento galvánico (EF003272) | No |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 48.6 mm |
| Altura (EF000040) | 136.044074 mm |
| Profundidad (EF000049) | 70.510188 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2897457-IB IL 24 LSKIP-PAC | 115 Kbytes |
|
