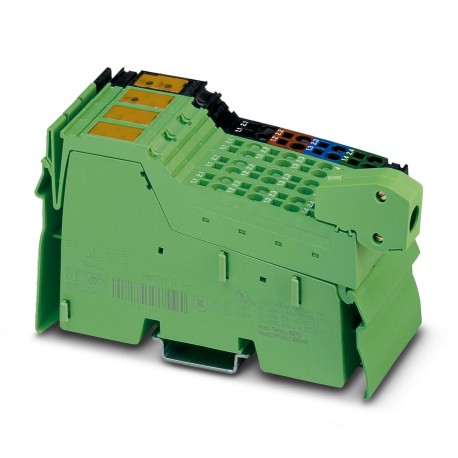

IB IL 24 LSKIP-PAC 2897457 PHOENIX CONTACT Modulo funzionale Inline
IB IL 24 LSKIP-PAC
2897457
PHOENIX_CONTACT
Modulo funzionale Inline
Inline, morsetto accoppiatore, per l'espansione del bus locale Inline, velocità di trasmissione sul bus locale: 500 kBit/s / 2 MBit/s, grado di protezione: IP20, inclusi connettori inline e campi di siglatura
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2897457 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI152 - |
| Pagina catalogo | Pagina 171 (C_6_2017) |
| GTIN | 4046356165419 |
| Peso per pezzo (confezione esclusa) | 207,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Numero di canali | 1 (Bus locale in ingresso) |
| Collegamento | Connettore schermato Inline |
| Nota sul tipo di connessione | Cavo INTERBUS standard |
| Velocità di trasmissione | 500 kBit/s / 2 MBit/s (impiegabile in stazioni Inline con queste velocità di trasmissione) |
| Fisica di trasmissione | Rame |
| Denominazione | bus locale Inline |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s / 2 MBit/s |
Potenziali Inline
| Denominazione | Alimentazione 24 V (U24V) per la generazione di ULe UANA |
|---|---|
| Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | min. 60 mA (senza moduli I/O Inline collegati) |
| max. 1,25 A (con tensione nominale; costituita da: 0,75 A DC per alimentazione logica e 0,5 A DC per alimentazione di tensione analogica) | |
| Denominazione | Alimentazione della logica (UL) |
| Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
| Alimentatore | max. 2 A DC (tenere conto del derating) |
| Denominazione | Alimentazione del modulo analogico (UANA) |
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 0,5 A DC (tenere conto del derating) |
| Denominazione | Alimentazione del circuito principale (UM) |
| Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 8 A DC (Somma di UM+ US) |
| Denominazione | Alimentazione del circuito di segmento (US) |
| Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 8 A DC (Somma di UM+ US) |
Separazione del potenziale
| Test di verifica | Alimentazione 5 V del bus locale in ingresso / logica 7,5 V, alimentazione analogica 24 V, alimentazione 24 V per generazione di ULe UANA500 V AC 50 Hz 1 min. |
|---|---|
| Alimentazione 5 V del bus locale in ingresso / alimentazione principale 24 V, alimentazione di segmento 24 V 500 V AC 50 Hz 1 min. | |
| Alimentazione 5 V del bus locale in ingresso / terra funzionale | |
| Alimentazione logica 7,5 V, alimentazione analogica 24 V, alimentazione 24 V per generazione di ULe UANA/ terra funzionale 500 V AC 50 Hz 1 min. | |
| Alimentazione logica 7,5 V, alimentazione analogica 24 V, alimentazione 24 V per generazione di ULe UANA/ alimentazione principale 24 V, alimentazione di segmento 24 V 500 V AC 50 Hz 1 min. | |
| Alimentazione principale 24 V, alimentazione di segmento 24 V, alimentazione 24 V per generazione di ULe UANA/ terra funzionale 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| con separazione del potenziale (EF003272) | No |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 48.6 mm |
| altezza (EF000040) | 136.044074 mm |
| profondità (EF000049) | 70.510188 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2897457-IB IL 24 LSKIP-PAC | 115 Kbytes |
|
