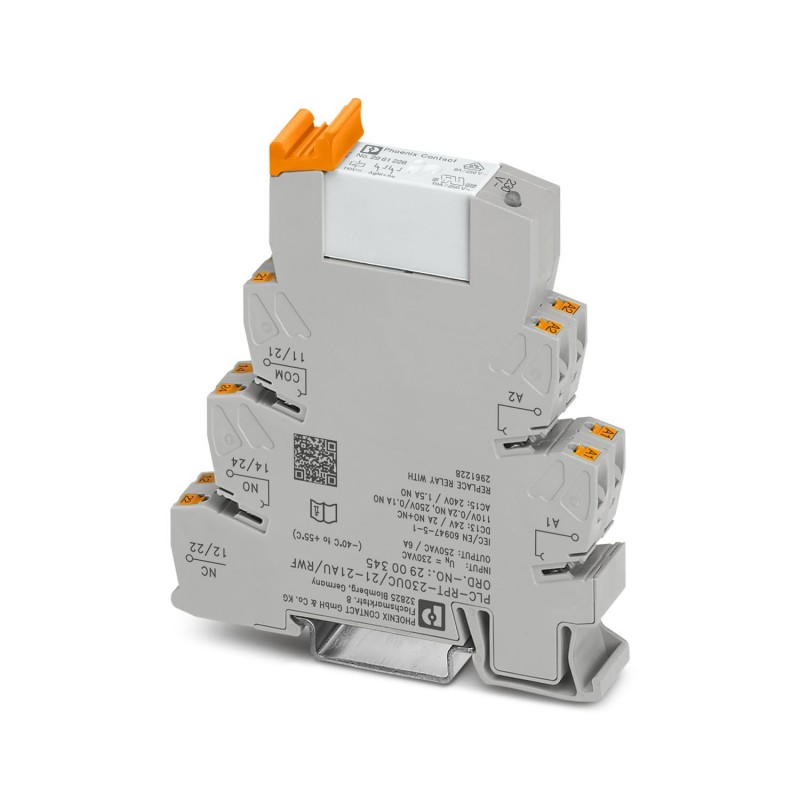

PLC-RPT-230UC/21-21AU/RWF 2900345 PHOENIX CONTACT PLC-INTERFACE para aplicaciones ferroviarias, compuesto de..
PLC-RPT-230UC/21-21AU/RWF
2900345
PHOENIX_CONTACT
PLC-INTERFACE para aplicaciones ferroviarias, compuesto de borne de base con conexión push-in y relé en miniatura enchufable con contacto de oro multicapa, rango: 0,75 x UN hasta 1,15 x UN, frecuencia nominal de entrada 16,7 Hz, 2 contactos conmutados, tensión de entrada 230 V AC
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Módulo de relés |
| Familia de productos | PLC-INTERFACE |
| Aplicación | Aplicaciones ferroviarias |
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | aprox. 3x 107operaciones |
| Estado de mantenimiento de datos | |
| Fecha del último mantenimiento de los datos | 08.07.2024 |
| Revisión de artículo | 07 |
| Propiedades de aislamiento: Líneas de fuga y espacios de aire entre los circuitos | |
| Aislamiento | Aislamiento básico |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
Propiedades eléctricas
| Potencia disipada máxima con condición nominal | 1,1 W |
| Tensión de prueba (Devanado/contacto) | 6 kV (50 Hz, 1 min., devanado/contacto) |
| Líneas de fuga y espacios de aire entre los circuitos | |
| Tensión de aislamiento de dimensionamiento | 250 V AC |
| Tensión transitoria de dimensionamiento | 6 kV |
Datos de entrada
| Lado de excitación | |
| Tensión nominal de entrada UN | 230 V AC |
| Rango de tensión de entrada | 172,5 V AC ... 264,5 V AC (20 °C) |
| Tensión nominal (Relé electromecánico acoplado) | 110 V DC |
| Frecuencia de red | 16,67 Hz |
| Comportamiento de conmutación del accionamiento | monoestable |
| Accionamiento (polaridad) | polarizado |
| Corriente de entrada típica a UN | 4,8 mA (para AC) |
| Tiempo de reacción típico | 20 ms |
| Tiempo típico de apertura | 60 ms |
| Circuito de protección | Puente rectificador |
| Indicación de la tensión de servicio | LED amarillo |
Datos de salida
| Conmutar | |
| Tipo de conmutación del contacto | 2 contactos conmutados |
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi, dorado duro |
| Observación | Al sobrepasar los valores máximos indicados se destruye la capa de oro. En el servicio ulterior son válidos los valores del contacto de AgNi, pero debe contarse con una vida útil más corta. |
| Tensión de conmutación máxima | 30 V AC |
| 36 V DC | |
| Tensión mínima de activación | 100 mV |
| Corriente constante límite | 50 mA |
| Corriente de conexión máxima | 50 mA |
| Corriente de conmutación mínima | 1 mA |
| Potencia de ruptura (carga óhmica) máxima | 1,2 W (24 V DC) |
| Capacidad de ruptura | 2 A (24 V (DC13), según DIN VDE 0660/IEC 60947) |
| 0,2 A (220 V DC / 230 V AC (DC13), según DIN VDE 0660/IEC 60947) | |
| 3 A (220 V DC / 230 V AC (AC15), según DIN EVDE 0660/IEC 60947) | |
| Conmutar: con la capa de oro destruida | |
| Observación | los siguientes valores son válidos con la capa de oro destruida |
| Material del contacto | AgNi |
| Tensión de conmutación máxima | 250 V AC/DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos.) |
| Tensión mínima de activación | 5 V AC/DC |
| Corriente constante límite | 6 A |
| Corriente de conexión máxima | 8 A |
| Corriente de conmutación mínima | 10 mA |
| Potencia de ruptura (carga óhmica) máxima | 140 W (con 24 V DC) |
| 85 W (con 48 V DC) | |
| 60 W (con 60 V DC) | |
| 44 W (con 110 V DC) | |
| 60 W (con 220 V DC) | |
| 1500 VA (con 250 V AC) | |
| Capacidad de ruptura | 2 A (Con 24 V, DC13) |
| 0,2 A (Con 110 V, DC13) | |
| 0,2 A (Con 250 V, DC13) | |
| 2 A (Con 24 V, AC15) | |
| 2 A (con 120 V, AC15) | |
| 2 A (con 250 V, AC15) | |
Datos de conexión
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Puntera individual) | |
| 2x 0,5 mm² ... 1 mm² (Puntera TWIN) | |
| Sección de conductor AWG | 26 ... 14 |
Dimensiones
| Anchura | 14 mm |
| Altura | 80 mm |
| Profundidad | 94 mm |
Datos del material
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 (Carcasa) |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección (Relé) | RT III (Relé) |
| Índice de protección (Zócalo de relé) | IP20 (Zócalo de relé) |
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Homologaciones
| CE | |
| Certificado | Conformidad CE |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Directiva de baja tensión | De conformidad con la directiva NS |
Normas y especificaciones
| Líneas de fuga y espacios de aire entre los circuitos | |
| Normas/especificaciones | IEC 60947-5-1 |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | Alineables sin separación |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Dispositivo completo con zócalo (EF003359) | Sí |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | Sí |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 172.5 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 172.5 V |
| Tipo de tensión de accionamiento (EF008242) | CA |
| Unidad, polaridad (EF003355) | Polarizado |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 2 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Oro |
| Intensidad nominal (EF000001) | 0.0048 A |
| Grado de protección (IP) (EF005474) | IP20 |
| Anchura (EF000008) | 14 mm |
| Altura (EF000040) | 80 mm |
| Profundidad (EF000049) | 94 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2900345-PLC-RPT-230UC/21-21AU/RWF | 130 Kbytes |
|
