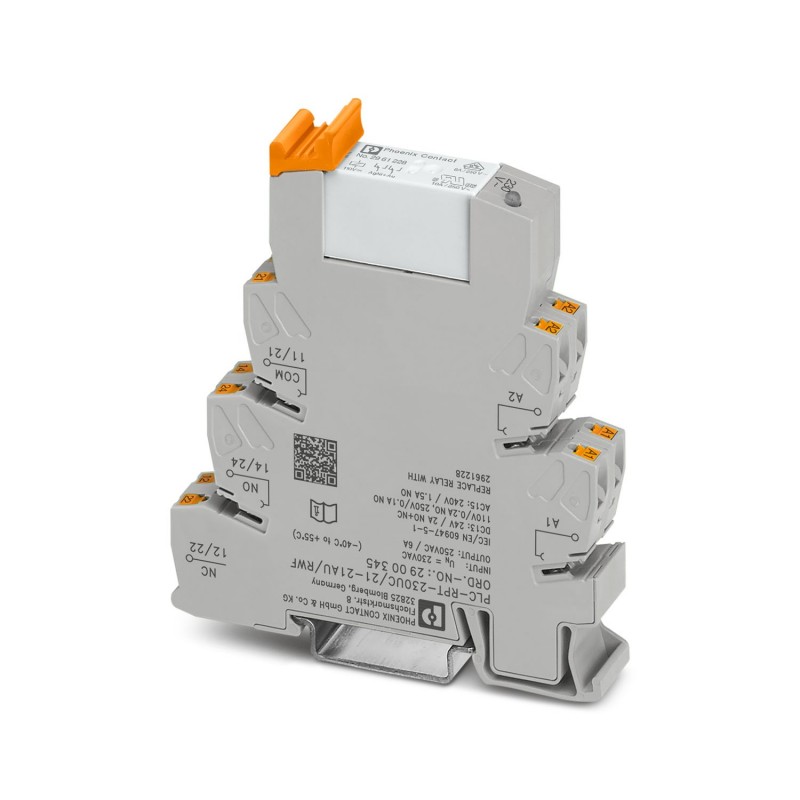

PLC-RPT-230UC/21-21AU/RWF 2900345 PHOENIX CONTACT Module à relais
PLC-RPT-230UC/21-21AU/RWF
2900345
PHOENIX_CONTACT
Module à relais
INTERFACE API pour les applications ferroviaires, composée d’un bloc de connexion de base avec connexion enfichable et d’un relais miniature enfichable avec contact doré multicouche, plage : 0,75 x UN à 1,15 x UN, fréquence d’entrée nominale 16,7 Hz, 2 contacts commutés, tension d’entrée 230 V AC
PLC-INTERFACE pour applications ferroviaires, comprenant un module de base avec raccordement Push-in et relais miniature enfichable à contact doré multicouche, plage : 0,75 x UN à 1,15 x UN, fréquence nominale d'entrée 16,7 HZ, 2 contacts inverseurs, tension d'entrée 230 V AC
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Module à relais |
| Gamme de produits | PLC-INTERFACE |
| Application | Applications ferroviaires |
| Mode de fonctionnement | 100 % ED |
| Durée de vie mécanique | env. 3x 107cycles |
| État de la gestion des données | |
| Date de la dernière maintenance des données | 08.07.2024 |
| Révision de l'article | 07 |
| Propriétés d'isolation: Distances dans l'air et lignes de fuite entre les circuits électriques | |
| Isolant | Isolation de base |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Puissance dissipée maximale en condition nominale | 1,1 W |
| Tension d'essai (Bobine/contact) | 6 kV (50 Hz, 1 min., bobine/contact) |
| Distances dans l'air et lignes de fuite entre les circuits électriques | |
| Tension d'isolement assignée | 250 V AC |
| Tension de tenue aux chocs assignée | 6 kV |
| Côté excitation | |
| Tension nominale d'entrée UN | 230 V AC |
| Plage de tension d'entrée | 172,5 V AC ... 264,5 V AC (20 °C) |
| Tension nominale (relais électromécanique enfiché) | 110 V DC |
| Fréquence du réseau | 16,67 Hz |
| Sortie de couplage de l'entraînement | monostable |
| Entraînement (polarité) | polarisé |
| Courant d'entrée typique pour UN | 4,8 mA (pour AC) |
| Temps d'amorçage typique | 20 ms |
| Temps de retombée typique | 60 ms |
| Circuit de protection | Pont redresseur |
| Témoin de présence de la tension de service | LED jaune |
| Commutation | |
| Type de contact | 2 inverseurs |
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi, revêtement or dur |
| Remarque | Si l'on dépasse la valeur maximale indiquée, la couche d'or est endommagée. Par la suite, on appliquera alors les valeurs du contact en argent, il faut cependant compter sur une durée de vie réduite. |
| Tension de commutation maximale | 30 V AC |
| 36 V DC | |
| Tension de commutation minimale | 100 mV |
| Intensité permanente limite | 50 mA |
| Courant d'appel maximum | 50 mA |
| Courant de commutation minimal | 1 mA |
| Puissance de coupure (charge ohmique) max. | 1,2 W (24 V DC) |
| Pouvoir de coupure | 2 A (24 V (DC13), selon DIN VDE 0660/CEI 60947) |
| 0,2 A (220 V DC / 230 V AC (DC13), selon DIN VDE 0660/CEI 60947) | |
| 3 A (220 V DC / 230 V AC (AC15), selon DIN EVDE 0660/CEI 60947) | |
| Commutation: pour couche d'or endommagée | |
| Remarque | les valeurs suivantes s'appliquent quand la couche d'or est endommagée |
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 250 V AC/DC (Pour les tensions supérieures à 250 V (L1, L2, L3) entre les blocs de jonctions de même type de modules voisins, il faut utiliser le séparateur PLC-ATP.) |
| Tension de commutation minimale | 5 V AC/DC |
| Intensité permanente limite | 6 A |
| Courant d'appel maximum | 8 A |
| Courant de commutation minimal | 10 mA |
| Puissance de coupure (charge ohmique) max. | 140 W (pour 24 V DC) |
| 85 W (à 48 V DC) | |
| 60 W (à 60 V DC) | |
| 44 W (à 110 V DC) | |
| 60 W (à 220 V DC) | |
| 1500 VA (pour 250 V AC) | |
| Pouvoir de coupure | 2 A (à 24 V, DC13) |
| 0,2 A (à 110 V, DC13) | |
| 0,2 A (à 250 V, DC13) | |
| 2 A (à 24 V, AC15) | |
| 2 A (à 120 V, AC15) | |
| 2 A (à 250 V, AC15) | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 10 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Embout simple) | |
| 2x 0,5 mm² ... 1 mm² (Embout TWIN) | |
| Section conduct. AWG | 26 ... 14 |
| Largeur | 14 mm |
| Hauteur | 80 mm |
| Profondeur | 94 mm |
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 (Boîtiers) |
| Conditions ambiantes | |
| Indice de protection (Relais) | RT III (Relais) |
| Indice de protection (Socle pour relais) | IP20 (Socle pour relais) |
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| CE | |
| Certificat | Conformité CE |
| Test aux gaz nocifs | |
| Repérage | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Directive basse tension | Conformité à la directive NS |
| Distances dans l'air et lignes de fuite entre les circuits électriques | |
| Normes/Prescriptions | CEI 60947-5-1 |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Juxtaposables |
| Emplacement pour le montage | indifférent |
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Autre |
| Appareil complet avec socle (EF003359) | Oui |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Oui |
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 172.5 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 172.5 V |
| Type de tension d'actionnement (EF008242) | CA |
| Entraînement, polarité (EF003355) | Polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 2 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Or |
| Courant nominal (EF000001) | 0.0048 A |
| Classe de protection (IP) (EF005474) | IP20 |
| Largeur (EF000008) | 14 mm |
| Hauteur (EF000040) | 80 mm |
| Profondeur (EF000049) | 94 mm |
