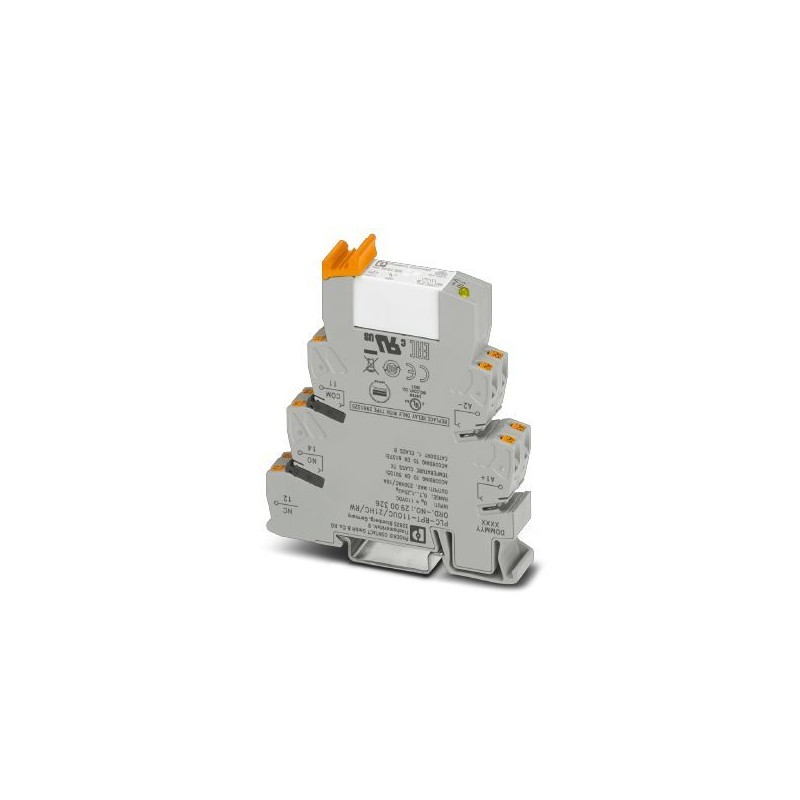

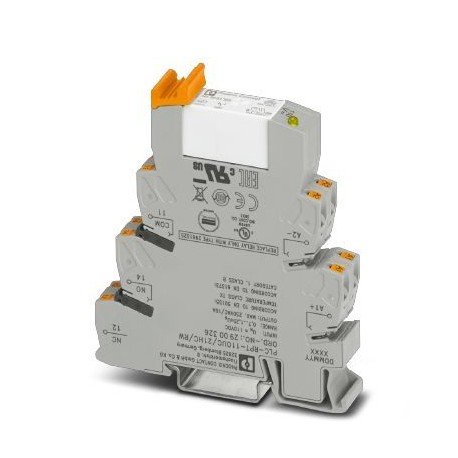

PLC-RPT-110UC/21HC/RW 2900326 PHOENIX CONTACT PLC-INTERFACE para aplicaciones ferroviarias y corrientes cons..
PLC-RPT-110UC/21HC/RW
2900326
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.
PLC-INTERFACE para aplicaciones ferroviarias y corrientes constantes elevadas, compuesto de borne de base con conexión push-in y relé en miniatura enchufable, rango: 0,7 x UN hasta 1,25 x UN, clase de temperatura TX: -40 °C hasta +70 °C, 1 contacto conmutado, tensión de entrada 110 V DC
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2900326 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK623A - |
| Página del catálogo | Página 419 (C_5_2017) |
| EAN | 4046356507493 |
| Peso por unidad (sin incluir el embalaje) | 65,500 g |
| Número de tarifa arancelaria | 85364900 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Ambient conditions
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (Clase de temperatura TX) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Lado de excitación
| Tensión nominal de entrada UN | 110 V DC |
|---|---|
| Margen de tensión de entrada referido a UN | 0,7 ... 1,25 |
| Corriente de entrada típica a UN | 4,5 mA |
| Tiempo de reacción típico | 5 ms |
| Tiempo típico de apertura | 11 ms |
| Tensión de bobina | 60 V DC |
| Circuito de protección | Puente rectificador Puente rectificador |
| Diodo de rueda libre Diodo de rueda libre | |
| Prot. contra sobretensiones | |
| Filtro RCZ | |
| Electrónica de amplia gama | |
| Indicación de la tensión de servicio | LED amarillo |
| Disipación con condición nominal | 0,5 W |
Lado de contactos
| Tipo de contacto | 1 contacto conmutado |
|---|---|
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi |
| Tensión de conmutación máxima | 250 V AC/DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos.) |
| Tensión mínima de activación | 12 V (para 10 mA) |
| Corriente de conmutación mínima | 10 mA (para 12 V) |
| Corriente de conexión máxima | 30 A (300 ms) |
| Corriente constante límite | 10 A (Con puente insertado 2967691) |
| Potencia de ruptura (carga óhmica) máxima | 240 W (con 24 V DC) |
| 58 W (con 48 V DC) | |
| 48 W (con 60 V DC) | |
| 50 W (con 110 V DC) | |
| 75 W (con 220 V DC) | |
| 2500 VA (Para 250 V AC) | |
| Capacidad de ruptura | 2 A (24 V (DC13)) |
| 0,2 A (220 V (DC13)) | |
| 6 A (230 V (AC 15)) |
Connection data 1
| Denominación Conexión | Lado de excitación |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1 mm² () | |
| Sección de conductor AWG | 26 ... 14 |
Connection data 2
| Denominación Conexión | Lado de contactos |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1 mm² () | |
| Sección de conductor AWG | 26 ... 14 |
Generalidades
| Tensión de prueba Bobina de relé/contacto de relé | 5 kVeff(50 Hz, 1 min) |
|---|---|
| Modo operativo | Tiempo de trabajo 100 % |
| Índice de protección | RT III (Relé) |
| IP20 (Zócalo de relé) | |
| Vida útil mecánica | aprox. 3x 107operaciones |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Peso neto (SAP) | 65,5 g |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Normas/especificaciones | EN 50155 (VDE 0115 Parte 200) |
| EN 50178 | |
| EN 61373 | |
| EN 50121 | |
| Tensión de aislamiento de dimensionamiento | 250 V AC |
| Tensión transitoria de dimensionamiento | 6 kV |
| Aislamiento | Aislamiento básico |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Dispositivo completo con zócalo (EF003359) | Sí |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | Sí |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 77 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Unidad, polaridad (EF003355) | Polarizado |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 1 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Sin tratamiento |
| Intensidad nominal (EF000001) | 0.0045 A |
| Grado de protección (IP) (EF005474) | IP20 |
| Anchura (EF000008) | 14 mm |
| Altura (EF000040) | 80 mm |
| Profundidad (EF000049) | 94 mm |
