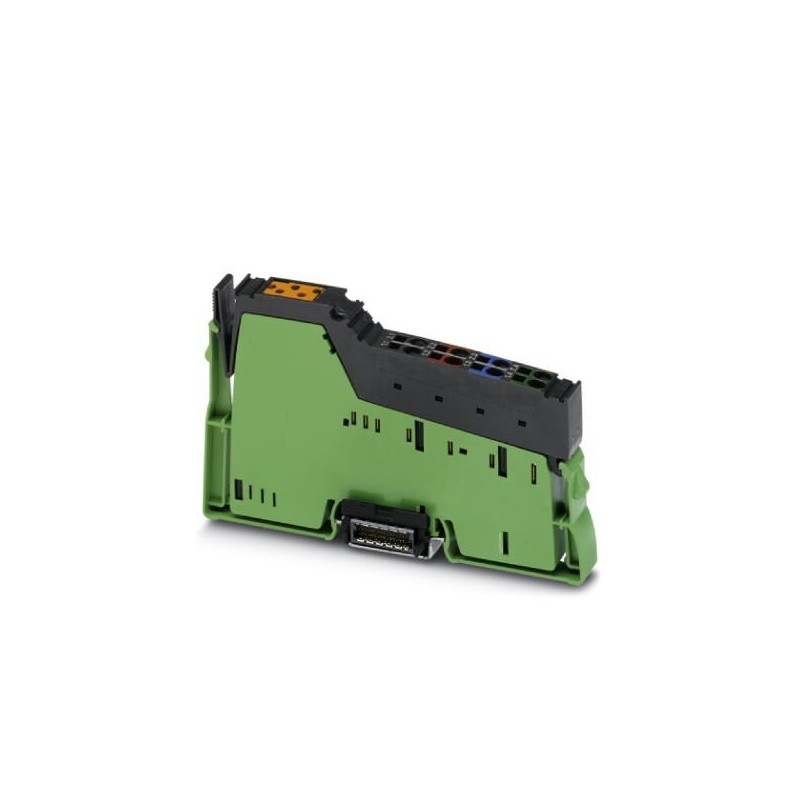

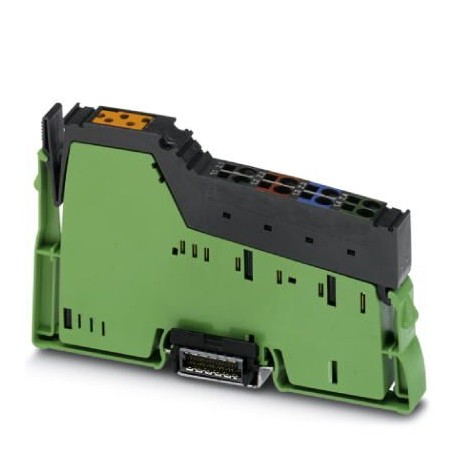

AXC F IL ADAPT 1020304 PHOENIX CONTACT Borna adaptadora Inline alineable a la derecha (maestro INTERBUS) par..
AXC F IL ADAPT
1020304
PHOENIX_CONTACT
Borna adaptadora Inline alineable a la derecha (maestro INTERBUS) para un PLCnext Control para crear una estación Inline para PLCnext Technology
Controladores industriales (PLC) > Módulo de comunicación de periférico descentralizado de bus de campo
Sistemas de control
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1020304 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRAAEE - |
| EAN | 4055626510088 |
| Peso por unidad (sin incluir el embalaje) | 66,000 g |
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 10 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Datos de conexión
| Denominación | Conectores Inline |
|---|---|
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido mín. | 0,08 mm² |
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,08 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor AWG mín. | 28 |
| Sección de conductor AWG máx. | 16 |
| Longitud a desaislar | 8 mm |
Generalidades
| Tipo de montaje | Montaje sobre carril |
|---|---|
| Peso neto | 66 g |
| Mensajes de diagnóstico | Error de bus en INTERBUS sí |
| Error periférico en INTERBUS sí | |
| Tipo de montaje | Montaje sobre carril |
Interfaces de datos
| Interfaz | Bus local INTERBUS (maestro) |
|---|---|
| Cantidad | 1 |
| Tipo de conexión | Maniobra de datos Inline |
Alimentación de la electrónica modular
| Tensión de alimentación | |
|---|---|
| Absorción de corriente | 20 mA |
Potenciales Inline
| Denominación | Alimentación de 24 V UILC |
|---|---|
| Tensión de alimentación | 24 V DC -15 % / +20 % (según EN 61131-2) |
| Absorción de corriente | 20 mA |
| Denominación | Alimentación lógica de 7,5 V UL(repartidor de potencial) |
| Tensión de alimentación | 7,5 V DC ±5 % |
| Alimentación de corriente | máx. 0,8 A DC (observar derating) |
| Denominación | Alimentación analógica de 24 V UANA(repartidor de potencial) |
| Tensión de alimentación | 24 V DC -15 % / +20 % |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Alimentación de corriente | 0,5 A DC (observar derating) |
| Denominación | Alimentación principal de 24 V UM |
| Tensión de alimentación | 24 V DC -15 % / +20 % (según EN 61131-2) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Alimentación de corriente | máx. 8 A DC (Suma de UM+ US) |
| Denominación | Alimentación de segmentos de 24 V US |
| Tensión de alimentación | 24 V DC -15 % / +20 % (según EN 61131) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Alimentación de corriente | máx. 8 A (Suma de UM+ US) |
| Denominación de la protección | Protección contra inversión de polaridad de la tensión de alimentación |
| Protección contra transitorios |
Normas y especificaciones
| Ensayos mecánicos | Choque según EN 60068-2-27/IEC 60068-2-27 30g, duración 11 ms, impulso de choque en forma de semisinusoide |
|---|---|
| Choque continuo según EN 60068-2-27/IEC 60068-2-27 10g | |
| Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 5g |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
| Característica | Valor |
|---|---|
| Tensión de alimentación CC (EF007534) | 19.2 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Con aislamiento galvánico (EF003272) | No |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 12.15 mm |
| Altura (EF000040) | 120.110773 mm |
| Profundidad (EF000049) | 70.430346 mm |
