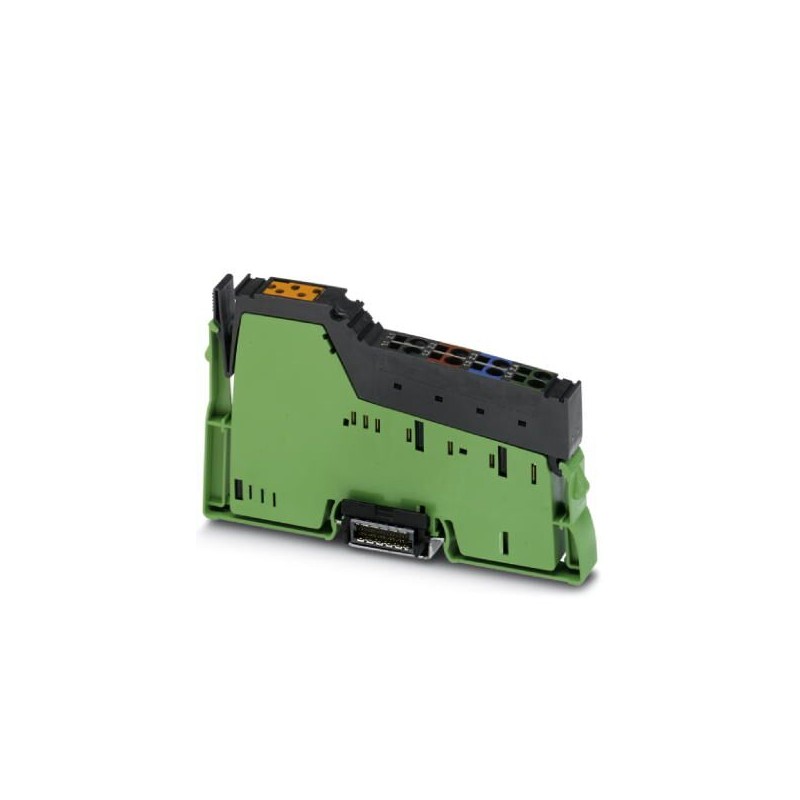

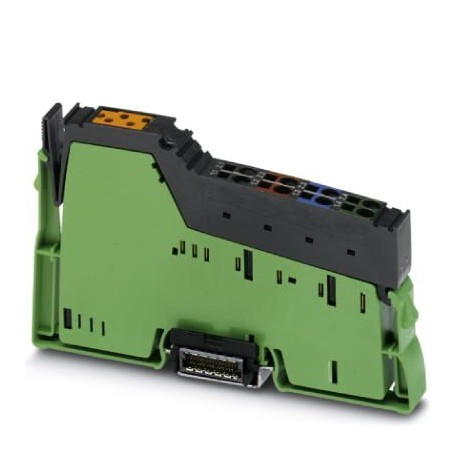

AXC F IL ADAPT 1020304 PHOENIX CONTACT Rechtsanreihbare Inline-Adapterklemme (INTERBUS-Master) für eine PLCn..
AXC F IL ADAPT
1020304
PHOENIX_CONTACT
Rechtsanreihbare Inline-Adapterklemme (INTERBUS-Master) für eine PLCnext Control zum Aufbau einer Inline-Station für PLCnext Technology
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Kommunikations-Modul
Kontrollsysteme
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1020304 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Katalogseite | Seite 12 (C-6-2019) |
| GTIN | 4055626510088 |
| Gewicht pro Stück (exklusive Verpackung) | 66,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 115,000 g |
| Zolltarifnummer | 85389099 |
| Herkunftsland | DE (Deutschland) |
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Hinweis
| Nutzungsbeschränkung | EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich |
|---|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 95 % (keine Betauung) |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 10 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Schutzart | IP20 |
Anschlussdaten
| Benennung | Inline-Anschlussstecker |
|---|---|
| Anschlussart | Zugfederanschluss |
| Leiterquerschnitt starr min | 0,08 mm² |
| Leiterquerschnitt starr max | 1,5 mm² |
| Leiterquerschnitt flexibel min. | 0,08 mm² |
| Leiterquerschnitt flexibel max. | 1,5 mm² |
| Leiterquerschnitt AWG min | 28 |
| Leiterquerschnitt AWG max | 16 |
| Abisolierlänge | 8 mm |
Allgemein
| Montageart | Tragschienenmontage |
|---|---|
| Nettogewicht | 66 g |
| Diagnose-Meldungen | Busfehler im INTERBUS ja |
| Peripheriefehler im INTERBUS ja | |
| Montageart | Tragschienenmontage |
Datenschnittstellen
| Schnittstelle | INTERBUS-Lokalbus (Master) |
|---|---|
| Anzahl | 1 |
| Anschlussart | Inline-Datenrangierer |
Inline Potenziale
| Benennung | 24-V-Versorgung UILC |
|---|---|
| Versorgungsspannung | 24 V DC -15 % / +20 % (nach EN 61131-2) |
| Stromaufnahme | 20 mA |
| Benennung | 7,5-V-Logikversorgung UL(Potenzialrangierer) |
| Versorgungsspannung | 7,5 V DC ±5 % |
| Stromversorgung | max. 0,8 A DC (Derating beachten) |
| Benennung | 24-V-Analogversorgung UANA(Potenzialrangierer) |
| Versorgungsspannung | 24 V DC -15 % / +20 % |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | 0,5 A DC (Derating beachten) |
| Benennung | 24-V-Haupteinspeisung UM |
| Versorgungsspannung | 24 V DC -15 % / +20 % (nach EN 61131-2) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | max. 8 A DC (Summe aus UM+ US) |
| Benennung | 24-V-Segmenteinspeisung US |
| Versorgungsspannung | 24 V DC -15 % / +20 % (nach EN 61131) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | max. 8 A (Summe aus UM+ US) |
| Schutzbenennung | Verpolschutz Versorgungsspannung |
| Transientenschutz |
Normen und Bestimmungen
| Mechanische Prüfungen | Schock nach EN 60068-2-27/IEC 60068-2-27 30g, 11 ms Dauer, Halbsinus-Schockimpuls |
|---|---|
| Dauerschock nach EN 60068-2-27/IEC 60068-2-27 10g | |
| Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 5g |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Versorgungsspannung DC (EF007534) | 19.2 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Mit Potentialtrennung (EF003272) | Nein |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Breite (EF000008) | 12.15 mm |
| Höhe (EF000040) | 120.110773 mm |
| Tiefe (EF000049) | 70.430346 mm |
