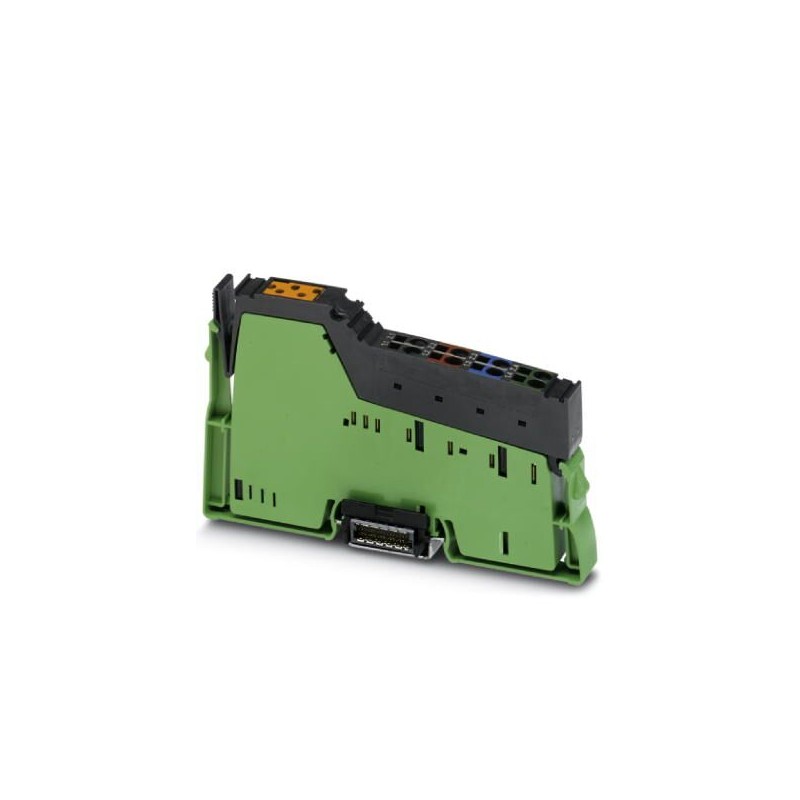

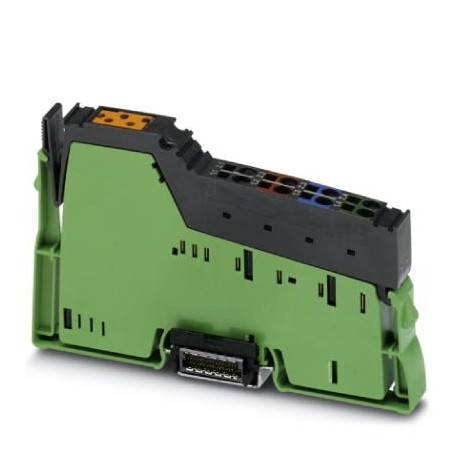

AXC F IL ADAPT 1020304 PHOENIX CONTACT Module adaptateur Inline juxtaposable à droite (maître INTERBUS) pour..
AXC F IL ADAPT
1020304
PHOENIX_CONTACT
Module adaptateur Inline juxtaposable à droite (maître INTERBUS) pour un PLCnext control destiné au montage d'une station Inline pour la PCLnext Technology
Bornier adaptateur en ligne alignable à droite (maître INTERBUS) pour un PLCnext Commande pour la création d’une station en ligne pour la technologie PLCnext
Commande industrielle API > Bus de terrain, périphérie déc. - module de communication
Systèmes de contrôle
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1020304 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 12 (C-6-2019) |
| GTIN | 4055626510088 |
| Poids par pièce (hors emballage) | 0,066 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 10 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Caractéristiques de raccordement
| Dénomination | Connecteurs Inline |
|---|---|
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide min. | 0,08 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,08 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 28 |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 8 mm |
Généralités
| Type de montage | Montage sur profilé |
|---|---|
| Poids net | 66 g |
| Diagnostic messages | Erreur de bus dans INTERBUS oui |
| Erreur périphérique dans INTERBUS oui | |
| Type de montage | Montage sur profilé |
Interfaces de données
| Interface | Bus local INTERBUS (maître) |
|---|---|
| Quantité | 1 |
| Type de raccordement | Distributeur de données Inline |
Potentiels Inline
| Dénomination | Alimentation 24 V UILC |
|---|---|
| Tension d'alimentation | 24 V DC -15 % / +20 % (selon EN 61131-2) |
| Courant absorbé | 20 mA |
| Dénomination | Alimentation logique 7,5 V UL(répartiteur de potentiel) |
| Tension d'alimentation | 7,5 V DC ±5 % |
| Alimentation | max. 0,8 A DC (tenir compte du derating) |
| Dénomination | Alimentation analogique 24 V UANA(répartiteur de potentiel) |
| Tension d'alimentation | 24 V DC -15 % / +20 % |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | 0,5 A DC (tenir compte du derating) |
| Dénomination | Alimentation principale 24 V UM |
| Tension d'alimentation | 24 V DC -15 % / +20 % (selon EN 61131-2) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 8 A DC (Somme de UM+ US) |
| Dénomination | Alimentation de segment 24 V US |
| Tension d'alimentation | 24 V DC -15 % / +20 % (selon EN 61131) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 8 A (Somme de UM+ US) |
| Dénomination de la protection | Protection contre l'inversion de polarité de la tension d'alimentation |
| Protection contre les transitoires |
Normes et spécifications
| Contrôles mécaniques | Chocs selon EN 60068-2-27/CEI 60068-2-27 30g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale |
|---|---|
| Choc prolongé selon EN 60068-2-27/CEI 60068-2-27 10g | |
| Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 5g |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Avec séparation de potentiel (EF003272) | Non |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 12.15 mm |
| Hauteur (EF000040) | 120.110773 mm |
| Profondeur (EF000049) | 70.430346 mm |
