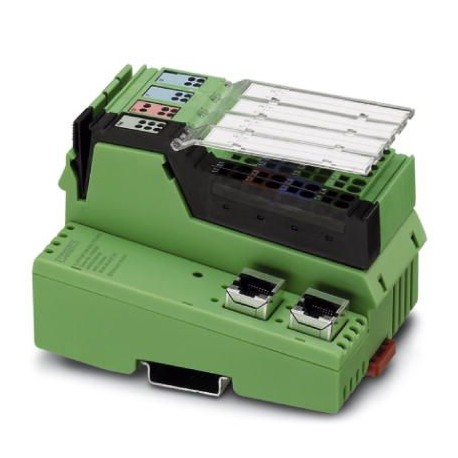

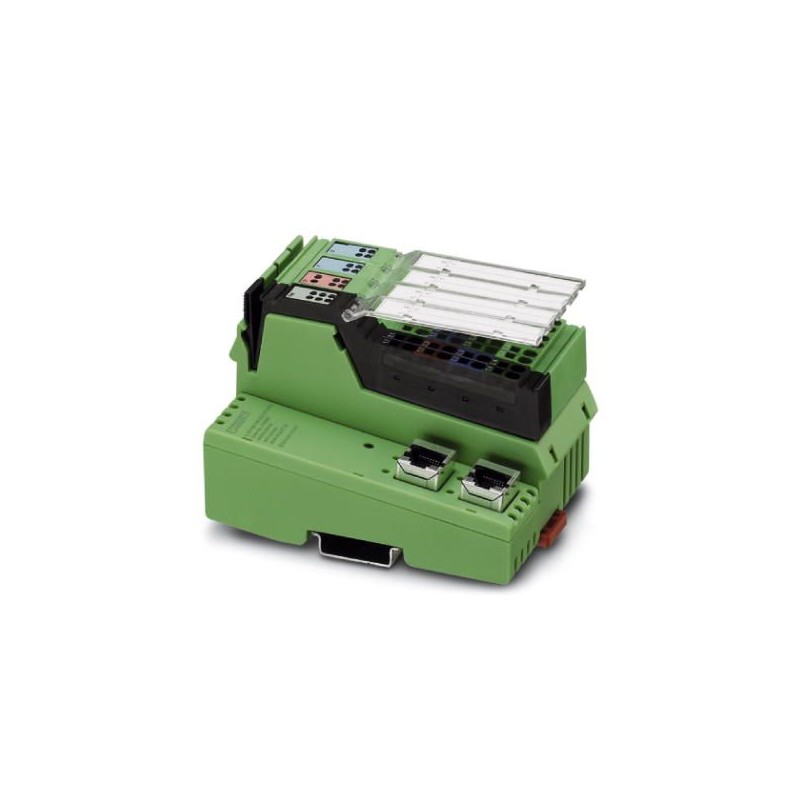

IL ETH BK DI8 DO4 2TX-PAC
2703981
PHOENIX_CONTACT
1
Inline, Acoplador de bus, Modbus/TCP(UDP), Hembra RJ45, Entradas digitales: 8, 24 V DC, técnica de conexión: 3 conductores, Salidas digitales: 4, 24 V DC, 500 mA, técnica de conexión: 3 conductores, velocidad de transmisión en el bus local: 500 kBit/s / 2 MBit/s, índice de protection: IP20, incluidos conectores Inline y campos de rotulación
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2703981 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | DRI11B - |
Página del catálogo | Página 127 (C_6_2017) |
EAN | 4046356041157 |
Peso por unidad (sin incluir el embalaje) | 341,140 g |
Número de tarifa arancelaria | 85389091 |
País de origen | DE (Alemania) |
Esquema de dimensiones | |
---|---|
Anchura | 80 mm |
Altura | 119,8 mm |
Profundidad | 71,5 mm |
Observación acerca de indicaciones de medida | Dimensiones con conectores |
Temperatura ambiente (servicio) | -25 °C ... 55 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
Índice de protección | IP20 |
Tipo de montaje | Carril |
---|---|
Peso neto | 341,14 g |
Observación acerca de las indicaciones de peso | con conectores |
Mensajes de diagnóstico | Cortocircuito / sobrecarga de las salidas digitales sí |
Fallo de la alimentación de sensores sí | |
Fallo de la alimentación de actuadores sí |
Denominación | Modbus/TCP (UDP) |
---|---|
Número de canales | 2 |
Tipo de conexión | Hembra RJ45 |
Nota acerca del tipo de conexión | Autonegoation y Autocrossing |
Velocidad de transmisión | 10/100 MBit/s |
Física de transmisión | Ethernet en RJ45-par trenzado |
Denominación | Bus local Inline |
Tipo de conexión | Maniobra de datos Inline |
Velocidad de transmisión | 500 kBit/s / 2 MBit/s (reconocimiento automático, sin sistema mixto) |
Denominación | Límites del sistema del acoplador de bus |
---|---|
Número de participantes soportados | máx. 63 (por estación) |
Número de participantes de bus local conectables | máx. 61 (Las E/S "on board" son dos participantes) |
Número de participantes con canal de parámetros | máx. 16 |
Número de módulos de ramificación soportados con derivación de bus remoto | 0 |
Denominación | Alimentación de acoplador de bus UBK; la alimentación de lógica UL(7,5 V) y la alimentación analógica UANA(24 V) se crean de la alimentación del acoplador de bus. |
---|---|
Tensión de alimentación | 24 V DC (A través de conector Inline) |
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
Absorción de corriente | min. 80 mA (sin bornes de E/S conectados) |
máx. 0,98 A (Con número máximo de bornes de E/S conectados) | |
Denominación | Suministro de la lógica (UL) |
Tensión de alimentación | 7,5 V DC |
Alimentación de corriente | máx. 0,8 A DC |
Denominación | Suministro de los módulos analógicos (UANA) |
Tensión de alimentación | 24 V DC |
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
Alimentación de corriente | máx. 0,5 A DC |
Denominación | Alimentación del circuito principal (UM) |
Tensión de alimentación | 24 V DC (A través de conector Inline) |
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
Alimentación de corriente | máx. 8 A DC (Suma de UM+ US; ¡si se emplea en área con riesgo de explosión máx. 4 A!) |
Absorción de corriente | min. 3 mA (Sin sensores) |
máx. 8 A DC | |
Denominación | Alimentación del circuito de segmento (US) |
Tensión de alimentación | 24 V DC (A través de conector Inline) |
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
Alimentación de corriente | máx. 8 A DC (Suma de UM+ US; ¡si se emplea en área con riesgo de explosión máx. 4 A!) |
Absorción de corriente | máx. 8 A DC |
Denominación de la protección | Protección contra sobretensiones (alimentación de segmento, alimentación principal, alimentación de acoplador de bus) |
Protección contra polarización inversa (alimentación de segmento/alimentación principal, alimentación del acoplador de bus) | |
Consumo de potencia | típ. 3 W (Aparato total) |
Absorción de corriente | min. 3 mA (sin actuadores) |
Denominación Entrada | Entradas digitales |
---|---|
Descripción de la entrada | EN 61131-2 tipo 1 |
Tipo de conexión | Conector Inline |
Técnica de conexión | 3 conductores |
Número de entradas | 8 |
Tiempo de reacción típico | aprox. 500 µs |
Denominación de la protección | Prot. contra inversión de polaridad |
Tensión de entrada | 24 V DC |
Margen de tensión de entrada Señal "0" | -30 V DC ... 5 V DC |
Margen de tensión de entrada Señal "1" | 15 V DC ... 30 V DC |
Corriente nominal de entrada a UIN | típ. 3 mA |
Corriente de entrada típica por canal | típ. 3 mA |
Tiempo de retardo en caso de cambio de señal de 0 a 1 | 1,2 ms |
Tiempo de retardo en caso de cambio de señal de 1 a 0 | 1,2 ms |
Denominación Salida | Salidas digitales |
---|---|
Tipo de conexión | Conector Inline |
Técnica de conexión | 3 conductores |
Número de salidas | 4 |
Denominación de la protección | Protección contra cortocircuito, protección contra sobrecarga |
Tensión de salida | 24 V DC -1 V (con corriente nominal) |
Tensión nominal de salida | 24 V DC |
Corriente de salida máxima por canal | 500 mA |
Corriente de salida máxima por módulo / borne | 2 A |
Corriente de salida máxima por módulo | 2 A |
Carga nominal inductiva | 12 VA (1,2 H, 48 Ω) |
Carga nominal de lámparas | 12 W |
Carga nominal resistiva | 12 W |
Ensayos mecánicos | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 5g |
---|---|
Choque según EN 60068-2-27/IEC 60068-2-27 Servicio: 25g, duración 11 ms, impulso de choque en forma de semisinusoide | |
Conexión según norma | CUL |
Clase de protección | III, IEC 61140, EN 61140, VDE 0140-1 |
China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
---|---|
Sin sustancias peligrosas por encima de los umbrales |
