PHOENIX_CONTACTI/OAXL F SSI1 AO1 1H 2688433 PHOENIX CONTACT Módulo de función especial Axioline F, 1 interfaz SSI para transmi..

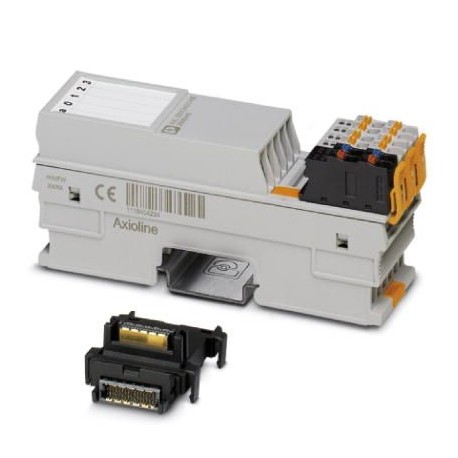

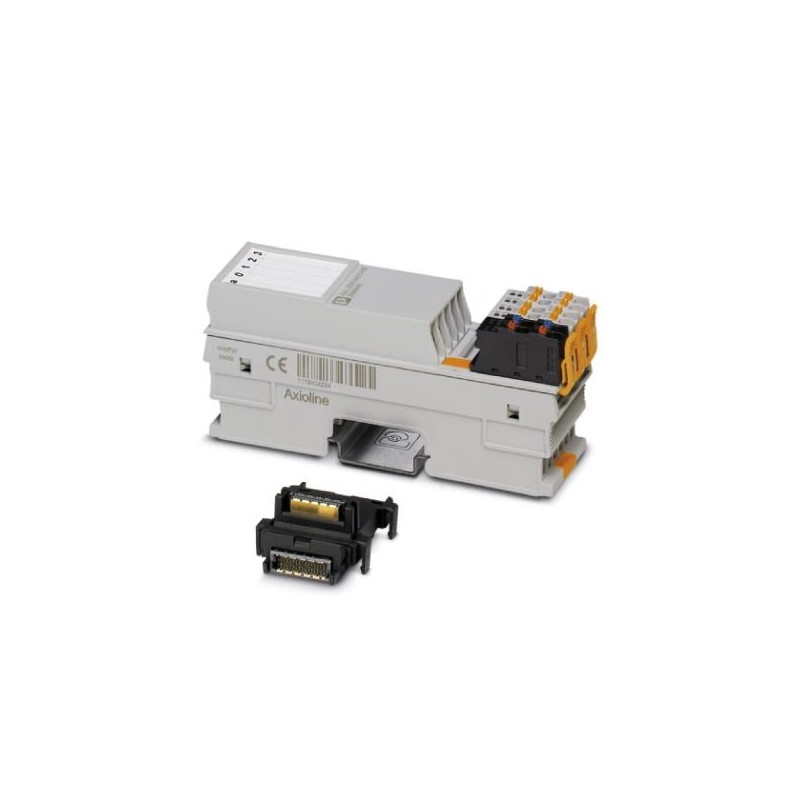

PHOENIX_CONTACT AXL F SSI1 AO1 1H 2688433 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

AXL F SSI1 AO1 1H 2688433 PHOENIX CONTACT Módulo de función especial Axioline F, 1 interfaz SSI para transmi..

Referencia: AXL F SSI1 AO1 1H

Código: 2688433

Fabricante: PHOENIX_CONTACT

Descripción:

Módulo de función especial Axioline F, 1 interfaz SSI para transmisor de valor absoluto, 1 salida analógica: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-20 mA, 4-20 mA, ±20 mA, técnica de conexión de 2 conductores (incluida base de bus y conectores machos)

Categorías:

  • Controladores industriales (PLC) > Módulo de función/tecnología de periférico descentralizado de bus de campo
  • PHOENIX_CONTACT > I/O

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 388,04 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2688433
Unidad de embalaje1 pcs
Clave de ventaDRI261 -
Página del catálogoPágina 122 (C_6_2017)
EAN4046356644952
Peso por unidad (sin incluir el embalaje)135,000 g
Número de tarifa arancelaria85389091
País de origenDE (Alemania)

Medidas

Esquema de dimensiones
Anchura35 mm
Altura126,1 mm
Profundidad54 mm
Observación acerca de indicaciones de medidaLa profundidad es válida en el uso de un carril simétrico TH 35-7.5 (según EN 60715).

Condiciones ambientales

Temperatura ambiente (servicio)-25 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 85 °C
Humedad de aire admisible (servicio)5 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte)5 % ... 95 % (sin condensación)
Presión de aire (servicio)70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Presión de aire (almacenamiento / transporte)70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Índice de protecciónIP20

Datos de conexión

DenominaciónEnchufe Axioline F
Tipo de conexiónConexión push-in
Nota acerca del tipo de conexiónTenga en cuenta las indicaciones sobre las secciones de cable en el manual del usuario "Axioline F: sistema e instalación".
Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.1,5 mm²
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.1,5 mm²
Sección de conductor AWG mín.24
Sección de conductor AWG máx.16
Longitud a desaislar8 mm

Generalidades

Tipo de montajeCarril
Peso neto135 g
Observación acerca de las indicaciones de pesocon enchufes y módulo de zócalo de bus

Interfaces

DenominaciónBus local Axioline F
Número de canales2
Tipo de conexiónMódulo de zócalo de bus
Velocidad de transmisión100 MBit/s

Potenciales Axioline

DenominaciónSuministro del bus local Axioline F (Ubus)
Tensión de alimentación5 V DC (a través del módulo de zócalo de bus)
Absorción de corrientemáx. 140 mA
Consumo de potenciamáx. 0,7 W
DenominaciónToma de la tensión de alimentación UI
Tensión de alimentación24 V DC
19,2 V DC ... 30 V DC incl. todas las tolerancias, incl. ondulación
Absorción de corrientemáx. 60 mA (Alim. de interfaz SSI y salida analógica (20 mA), sin alimentación de sensores)
Consumo de potenciamáx. 1,4 W (Alim. de interfaz SSI y salida analógica (20 mA), sin alimentación de sensores)
Denominación de la protecciónProtección contra sobretensión tensión de alimentación
Protección contra inversión de polaridad de la tensión de alimentación
Protección contra transitorios

Entradas de transmisor

Denominación EntradaInterfaz SSI
Descripción de la entradaInterfaz RS-422-según especificación SSI
Número de entradas1
Tipo de conexiónConexión push-in
Señales de transmisorTransmisor singleturn y transmisor multiturn, escalas de longitudes
Frecuencia de entradahasta 2 MHz (parametrizable: 67,5 kHz, 125 kHz (default), 250 kHz, 500 kHz, 1 MHz, 2 MHz)
ParidadEven, Odd o No Parity
Frecuencia de transmisión2 MHz
Resolución ajustable8 ... 56 Bit
Tensión de alimentación del transmisor24 V DC (UI- 0,5 V)

Datos del transmisor

Tensión nominal de salida24 V DC (UI- 0,5 V)
Margen de tensión19,5 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación)
Capacidad de corrientemáx. 500 mA
Denominación de la protecciónProt. contra sobretensiones
Protección contra cortocircuito, sobrecarga
Protección contra transitorios

Salidas analógicas

Número de salidas1
Tipo de conexiónConexión push-in
Técnica de conexión2 conductores (apantallados, trenzados por pares)
Denominación SalidaSalidas analógicas
Tiempo de conversión D/A5 µs
Resolución D/A16 Bit
Denominación de la protecciónProt. contra sobretensiones
Protección contra cortocircuito, protección contra sobrecarga
Protección contra transitorios
Circuito de protección/componente de protecciónElectrónico (35 V, permanente)
Electrónico
Diodo supresor
Formato de datosIB IL, compatible con S7, representación normalizada
Representación del valor de medición16 bits
Representación del valor de salida16 bits (15 bits + signo)
Señal de salida corriente0 mA ... 20 mA
4 mA ... 20 mA
-20 mA ... 20 mA
Carga/Carga de salida Salida de corrientemáx. 500 Ω
Señal de salida tensión0 V ... 5 V
-5 V ... 5 V
0 V ... 10 V
-10 V ... 10 V
Carga/Carga de salida Salida de tensión> 2 kΩ
Precisióntíp. 0,1 % (del valor final del margen de salida)
Longitud de cable admisiblemáx. 250 m

Separación de potencial

Trayecto de comprobaciónLógica 500 V AC 50 Hz 1 min.
Periferia SSI (alimentación 24-V) 500 V AC 50 Hz 1 min.
Tierra funcional 500 V AC 50 Hz 1 min.
Periferia analógica 500 V AC 50 Hz 1 min.

Normas y especificaciones

Ensayos mecánicosResistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 5g
Choque según EN 60068-2-27/IEC 60068-2-27 30g
Choque continuo según EN 60068-2-27/IEC 60068-2-27 10g
Clase de protecciónIII, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 2688433 Controladores lógicos programables PLC (EC001601)

CaracterísticaTensión de alimentación CC (EF007534)
Valor19.2 V
CaracterísticaNúmero de funciones (EF003244)
Valor2
CaracterísticaNúmero de interfaces HW Ethernet industrial (EF003020)
Valor0
CaracterísticaNúmero de interfaces PROFINET (EF006932)
Valor0
CaracterísticaNúmero de interfaces HW RS232 (EF003021)
Valor0
CaracterísticaNúmero de interfaces HW RS422 (EF003022)
Valor0
CaracterísticaNúmero de interfaces HW RS485 (EF003023)
Valor0
CaracterísticaNúmero de interfaces HW en serie TTY (EF003024)
Valor0
CaracterísticaNúmero de interfaces HW en paralelo (EF003026)
Valor0
CaracterísticaNúmero de interfaces HW sin cables (EF006933)
Valor0
CaracterísticaNúmero de interfaces HW USB (EF003025)
Valor0
CaracterísticaNúmero de interfaces HW Otras (EF003027)
Valor0
CaracterísticaCon interfaz óptica (EF003028)
ValorNo
CaracterísticaSoporta el protocolo EtherCAT (EF017564)
ValorNo
CaracterísticaSoporta el protocolo TCP/IP (EF003050)
ValorNo
CaracterísticaSoporta el protocolo PROFIBUS (EF003052)
ValorSí
CaracterísticaSoporta el protocolo CAN (EF003053)
ValorNo
CaracterísticaSoporta el protocolo INTERBUS (EF003054)
ValorNo
CaracterísticaSoporta el protocolo ASI (EF003051)
ValorNo
CaracterísticaSoporta protocolo KNX (EF003055)
ValorNo
CaracterísticaSoporta el protocolo Modbus (EF003057)
ValorNo
CaracterísticaSoporta el protocolo de autopista de datos (EF003058)
ValorNo
CaracterísticaSoporta el protocolo DeviceNet (EF003059)
ValorNo
CaracterísticaSoporta el protocolo SUCONET (EF003060)
ValorNo
CaracterísticaSoporta el protocolo LON (EF003017)
ValorNo
CaracterísticaSoporta el protocolo PROFINET IO (EF007525)
ValorNo
CaracterísticaSoporta el protocolo PROFINET CBA (EF007524)
ValorNo
CaracterísticaSoporta el protocolo SERCOS (EF006657)
ValorNo
CaracterísticaSoporta el protocolo Foundation Fieldbus (EF007522)
ValorNo
CaracterísticaSoporta el protocolo Ethernet/IP (EF007521)
ValorNo
CaracterísticaSoporta el protocolo AS-Interface Safety at Work (EF007519)
ValorNo
CaracterísticaSoporta el protocolo DeviceNet Safety (EF007520)
ValorNo
CaracterísticaSoporta el protocolo de seguridad INTERBUS (EF006662)
ValorNo
CaracterísticaSoporta el protocolo PROFIsafe (EF007526)
ValorNo
CaracterísticaSoporta el protocolo SafetyBUS p (EF007527)
ValorNo
CaracterísticaSoporta el protocolo para otros sistemas bus (EF003062)
ValorNo
CaracterísticaMaestro de enlace E/S (EF007298)
ValorNo
CaracterísticaComponente del sistema (EF004118)
ValorSí
CaracterísticaBloqueo de funciones del bloque de reinicio (EF007212)
ValorNo
CaracterísticaBloqueo de funciones de reinicio automático (EF007208)
ValorNo
CaracterísticaBloque de función de control de contactor (EF007467)
ValorNo
CaracterísticaBloqueo de funciones de parada de emergencia (EF007211)
ValorNo
CaracterísticaBloqueo de funciones de dispositivos de protección sin contacto (EF007209)
ValorNo
CaracterísticaBloqueo de función de pulsador de confirmación (EF007214)
ValorNo
CaracterísticaBloqueo de función de conmutación de doble mano (EF007215)
ValorNo
CaracterísticaBloqueo de funciones de selección del modo de funcionamiento (EF007210)
ValorNo
CaracterísticaBloqueo de funciones de control de acceso (EF007213)
ValorNo
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaConexión de bus de campo posible a través de un acoplador de bus separado (EF004002)
ValorSí
CaracterísticaMedición de frecuencia (EF000599)
ValorSí
CaracterísticaMontaje en carril posible (EF003972)
ValorSí
CaracterísticaMontaje en pared/directo posible (EF007020)
ValorNo
CaracterísticaInstalación frontal posible (EF007016)
ValorNo
CaracterísticaMontaje en rack posible (EF007018)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaSIL según IEC 61508 (EF009889)
ValorNinguno
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaEquipos asociados (Ex ia) (EF004141)
ValorNo
CaracterísticaEquipos asociados (Ex ib) (EF004142)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
