PHOENIX_CONTACTI/OIB IL 24 MUX MA-PAC 2861205 PHOENIX CONTACT Multiplexor de campo Inline, completo con accesorios (conector y..

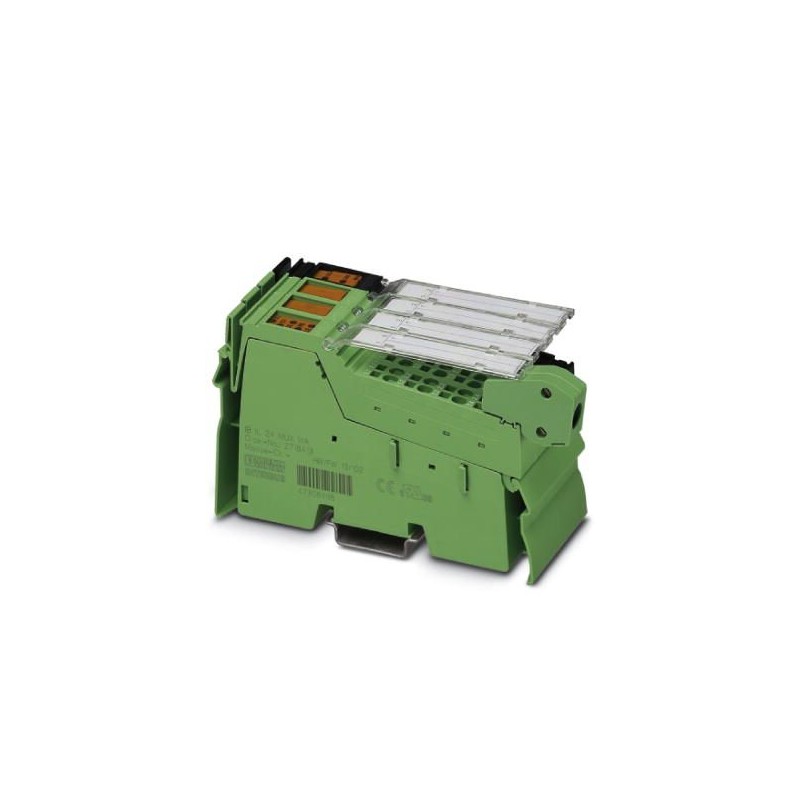

PHOENIX_CONTACT IB IL 24 MUX MA-PAC 2861205 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

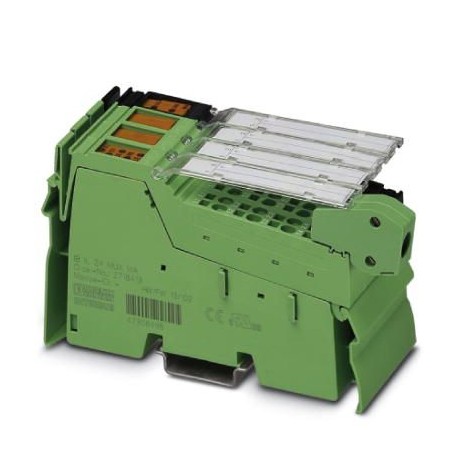

IB IL 24 MUX MA-PAC 2861205 PHOENIX CONTACT Multiplexor de campo Inline, completo con accesorios (conector y..

Referencia: IB IL 24 MUX MA-PAC

Código: 2861205

Fabricante: PHOENIX_CONTACT

Descripción:

Multiplexor de campo Inline, completo con accesorios (conector y superficie de rotulación), transmisión de señales muy lejanas sin configurar

Categorías:

  • Controladores industriales (PLC) > Módulo de comunicación de periférico descentralizado de bus de campo
  • PHOENIX_CONTACT > I/O

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 803,32 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2861205
Unidad de embalaje1 pcs
Clave de ventaDRI11M -
Página del catálogoPágina 133 (C_6_2017)
EAN4017918902506
Peso por unidad (sin incluir el embalaje)212,000 g
Número de tarifa arancelaria85389091
País de origenDE (Alemania)

Observación

Restricción de uso1

Medidas

Esquema de dimensiones
Anchura48,8 mm
Altura135 mm
Profundidad71,5 mm

Condiciones ambientales

Temperatura ambiente (servicio)-25 °C ... 55 °C
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 85 °C
Humedad de aire admisible (servicio)10 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte)10 % ... 95 % (sin condensación)
Presión de aire (servicio)70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Presión de aire (almacenamiento / transporte)70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Índice de protecciónIP20

Generalidades

Tipo de montajeCarril
Peso neto212 g
Observación acerca de las indicaciones de pesocon conectores
Grado de polución2 (según EN 50178)

Interfaces

DenominaciónBus remoto
Tipo de conexiónConector apantallado Inline
Física de transmisiónRS-485
DenominaciónBus local Inline
Tipo de conexiónManiobra de datos Inline
Velocidad de transmisión500 kBit/s

Límites del sistema del acoplador de bus

Número de participantes de bus local conectables32 (Sin borne de alimentación adicional, observar la absorción de corriente total admisible)
Número de participantes con canal de parámetros0
Número de módulos de ramificación soportados con derivación de bus remoto0

Potenciales Inline

DenominaciónAlimentación de multiplexores de campo UMUX; a partir de la alimentación UMUXse generan la alimentación lógica UL(7,5 V) y la alimentación analógica UANA(24 V).
Tensión de alimentación24 V DC (A través de conector Inline)
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación)
Absorción de corrientetíp. 60 mA (Sin bornes de E/S Inline conectados)
máx. 1,25 A (Con número máximo de bornes de E/S conectados)
DenominaciónSuministro de la lógica (UL)
Tensión de alimentación7,5 V DC ±5 %
Alimentación de corrientemáx. 2 A DC (observar derating)
DenominaciónSuministro de los módulos analógicos (UANA)
Tensión de alimentación24 V DC (A través de conector Inline)
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación)
Alimentación de corrientemáx. 0,5 A DC (observar derating)
DenominaciónAlimentación del circuito principal (UM)
Tensión de alimentación24 V DC (a través de maniobra de potencial)
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación)
Alimentación de corrientemáx. 8 A DC (Suma de UM+ US)
DenominaciónAlimentación del circuito de segmento (US)
Tensión de alimentación24 V DC (a través de maniobra de potencial)
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación)
Alimentación de corrientemáx. 8 A DC (Suma de UM+ US)

Separación de potencial

Trayecto de comprobaciónInterfaz RS-485 / tensión de alimentación 500 V AC
Interfaz RS-485 / bus local 500 V AC

Normas y especificaciones

Ensayos mecánicosResistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 2g
Choque según EN 60068-2-27/IEC 60068-2-27 15g
Conexión según normaCUL
Clase de protecciónIII, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 2861205 Controladores lógicos programables PLC (EC001604)

CaracterísticaTensión de alimentación CC (EF007534)
Valor19.2 V
CaracterísticaTipo de tensión de alimentación (EF002991)
ValorCC
CaracterísticaSoporta el protocolo EtherCAT (EF017564)
ValorNo
CaracterísticaSoporta el protocolo Ethernet/IP (EF007521)
ValorNo
CaracterísticaEstándar inalámbrico Bluetooth (EF007178)
ValorNo
CaracterísticaEstándar de radio WLAN 802.11 (EF007179)
ValorNo
CaracterísticaEstándar de radio GPRS (EF008523)
ValorNo
CaracterísticaMaestro de enlace E/S (EF007298)
ValorNo
CaracterísticaComponente del sistema (EF004118)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaCon aislamiento galvánico (EF003272)
ValorSí
CaracterísticaConexión de bus de campo posible a través de un acoplador de bus separado (EF004002)
ValorSí
CaracterísticaMontaje en carril posible (EF003972)
ValorSí
CaracterísticaMontaje en pared/directo posible (EF007020)
ValorNo
CaracterísticaInstalación frontal posible (EF007016)
ValorNo
CaracterísticaMontaje en rack posible (EF007018)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaEquipos asociados (Ex ia) (EF004141)
ValorNo
CaracterísticaEquipos asociados (Ex ib) (EF004142)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaAnchura (EF000008)
Valor48.6 mm
CaracterísticaAltura (EF000040)
Valor136.044074 mm
CaracterísticaProfundidad (EF000049)
Valor70.510188 mm
