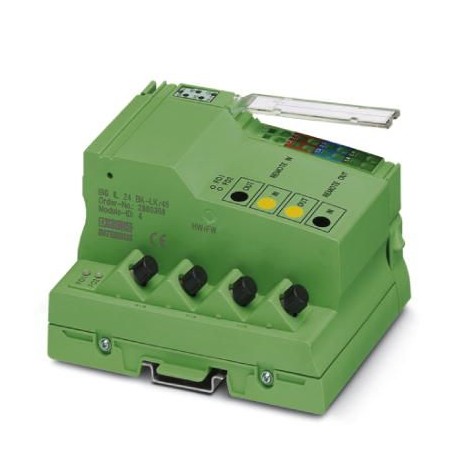

IBS IL 24 BK-LK/45-PAC 2862165 PHOENIX CONTACT Inline, Acoplador de bus, INTERBUS, Conector F-SMA, Conexión ..
IBS IL 24 BK-LK/45-PAC
2862165
PHOENIX_CONTACT
Inline, Acoplador de bus, INTERBUS, Conector F-SMA, Conexión del cable de fibra óptica inclinado 45°, velocidad de transmisión en el bus local: 500 kBit/s, índice de protection: IP20, incluidos Inline conector y superficie de rotulación
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2862165 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI111 - |
| Página del catálogo | Página 131 (C_6_2017) |
| EAN | 4017918894658 |
| Peso por unidad (sin incluir el embalaje) | 210,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 75 % ... 85 % |
| Humedad de aire admisible (almacenamiento / transporte) | 75 % ... 85 % |
| Presión de aire (servicio) | 80 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 210 g |
| Observación acerca de las indicaciones de peso | sin conector |
Interfaces
| Denominación | INTERBUS |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Conector F-SMA |
| Nota acerca del tipo de conexión | biselado |
| Velocidad de transmisión | 500 kBit/s |
| Física de transmisión | Fibra óptica |
| Denominación | Bus local Inline |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
Límites del sistema del acoplador de bus
| Número de participantes de bus local conectables | máx. 63 |
|---|---|
| Número de participantes con canal de parámetros | 62 |
| Número de módulos de ramificación soportados con derivación de bus remoto | máx. 15 |
Potenciales Inline
| Denominación | Alimentación de acoplador de bus UBK; la alimentación de lógica UL(7,5 V) y la alimentación analógica UANA(24 V) se crean de la alimentación del acoplador de bus. |
|---|---|
| Tensión de alimentación | 24 V DC (A través de conector Inline) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | típ. 90 mA (Sin bornes de E/S Inline conectados) |
| máx. 1,25 A (Con número máximo de bornes de E/S conectados) | |
| Denominación | Suministro de la lógica (UL) |
| Tensión de alimentación | 7,5 V DC ±5 % |
| Alimentación de corriente | máx. 2 A DC (observar derating) |
| Denominación | Suministro de los módulos analógicos (UANA) |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Alimentación de corriente | máx. 0,5 A DC (observar derating) |
Separación de potencial
| Trayecto de comprobación | Alimentación de lógica de 7,5 V, alimentación analógica de 24 V, alimentación del acoplador de bus de 24 V/tierra funcional 500 V AC 50 Hz 1 min. |
|---|
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2862165-IBS IL 24 BK-LK/45-PAC | 131 Kbytes |
|
