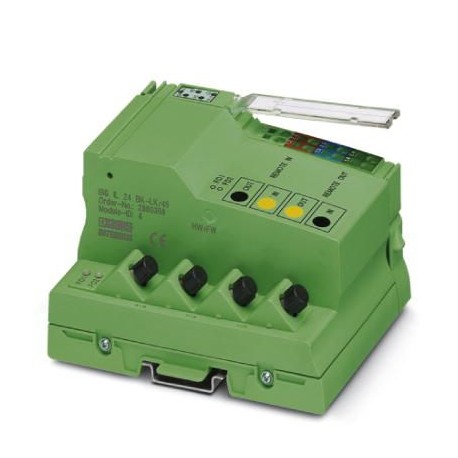

PHOENIX_CONTACT IBS IL 24 BK-LK/45-PAC 2862165 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

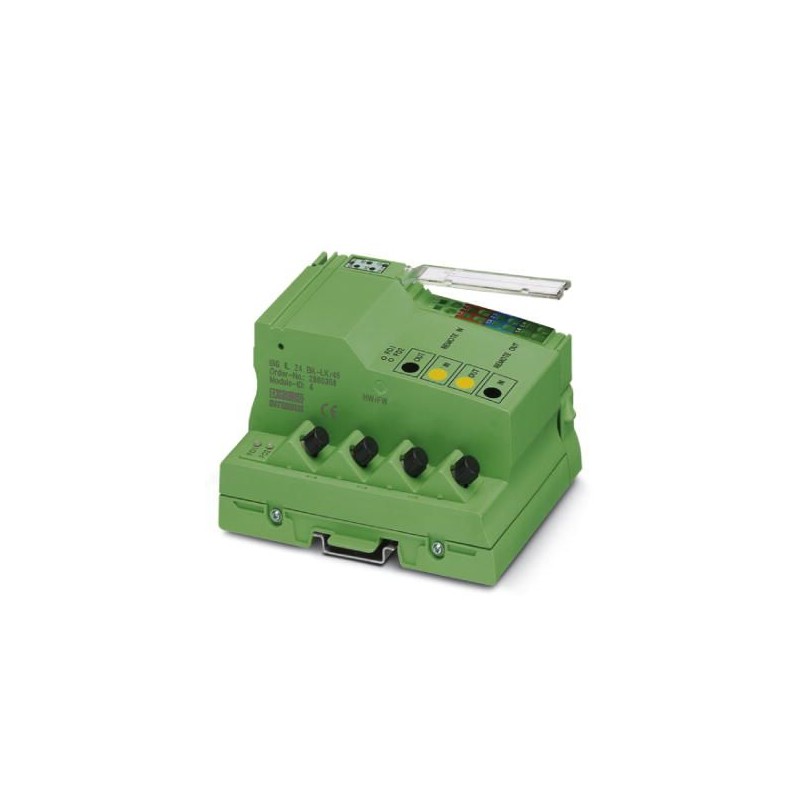

IBS IL 24 BK-LK/45-PAC 2862165 PHOENIX CONTACT Accoppiatore bus

Riferimento: IBS IL 24 BK-LK/45-PAC

Codice: 2862165

Produttore: PHOENIX_CONTACT

Descrizione:

Accoppiatore bus
Inline, accoppiatore bus, INTERBUS, connettore F-SMA, collegamento in fibra ottica inclinato a 45°, velocità di trasmissione bus locale: 500 kBit/s, grado di protezione: IP20, incluso connettore Inline e superficie di marcatura

Categorie:

  • PHOENIX_CONTACT > I / O

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2862165
Pezzi/conf.1 PZ
Sales keyDNI111 -
Pagina catalogoPagina 131 (C_6_2017)
GTIN4017918894658
Peso per pezzo (confezione esclusa)210,000 g
Numero tariffa doganale85389091
Paese di origineDE (Germania)

Nota

Limitazione dell'uso1

Dimensioni

Disegno quotato
Larghezza85 mm
Altezza119,8 mm
Profondità71,5 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-25 °C ... 55 °C
Temperatura ambiente (trasporto e stoccaggio)-25 °C ... 85 °C
Umidità dell'aria consentita (esercizio)75 % ... 85 %
Temperatura ambiente consentita (stoccaggio/trasporto)75 % ... 85 %
Pressione aria (funzionamento)80 kPa ... 106 kPa (fino a 3000 m s.l.m.)
Pressione aria (trasporto e stoccaggio)70 kPa ... 106 kPa (fino a 3000 m s.l.m.)
Grado di protezioneIP20

Generalità

Tipo di montaggioGuida di supporto
Peso netto210 g
Nota per i dati sul pesosenza connettore

Interfacce

DenominazioneINTERBUS
Numero di canali2
Collegamentoconnettore F-SMA
Nota sul tipo di connessioneinclinata
Velocità di trasmissione500 kBit/s
Fisica di trasmissioneFO
Denominazionebus locale Inline
CollegamentoRipartitore dati Inline
Velocità di trasmissione500 kBit/s

Limiti di sistema dell'accoppiatore

Numero di utilizzatori bus locale collegabilimax. 63
numero delle stazioni con canale parametri62
Numero di morsetti di derivazione supportati con derivazione di bus remotomax. 15

Potenziali Inline

DenominazioneAlimentazione accoppiatore bus UBK; dall'alimentazione accoppiatore bus si genera l'alimentazione logica UL(7,5 V) e l'alimentazione analogica UANA(24 V).
Tensione di alimentazione24 V DC (tramite connettore Inline)
Range tensione di alimentazione19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso)
Corrente assorbitatip. 90 mA (senza moduli I/O Inline collegati)
max. 1,25 A (con numero massimo di moduli I/O collegati)
DenominazioneAlimentazione della logica (UL)
Tensione di alimentazione7,5 V DC ±5 %
Alimentatoremax. 2 A DC (tenere conto del derating)
DenominazioneAlimentazione del modulo analogico (UANA)
Tensione di alimentazione24 V DC
Range tensione di alimentazione19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso)
Alimentatoremax. 0,5 A DC (tenere conto del derating)

Separazione del potenziale

Test di verificaAlimentazione logica 7,5 V, analogica 24 V, alimentazione accoppiatore 24 V/Terra funzionale 500 V AC 50 Hz 1 min.

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia
