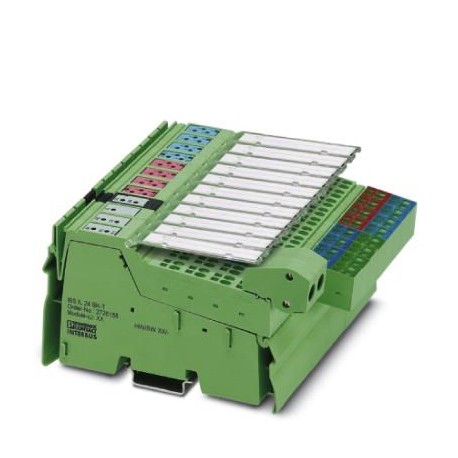

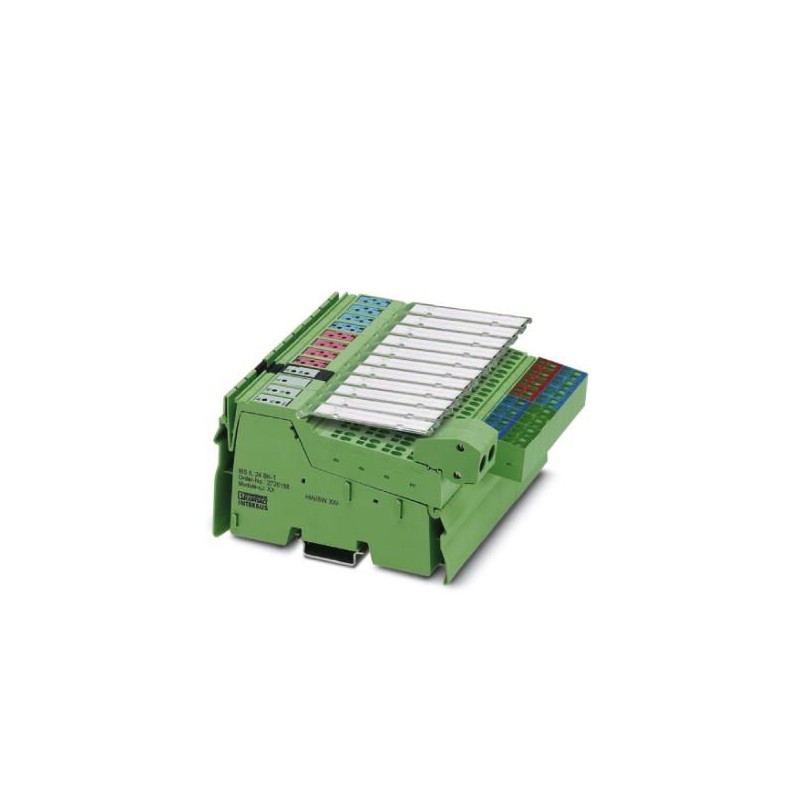

IBS IL 24 BK DIO 16/16/SN 2863669 PHOENIX CONTACT Acoplador del bus
IBS IL 24 BK DIO 16/16/SN
2863669
PHOENIX_CONTACT
Acoplador del bus
Inicio > PHOENIX_CONTACT
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2863669 |
|---|---|
| Unidad de embalaje | 1 |
| Página del catálogo | Página 245 (AX-2009) |
| EAN | 4017918942007 |
| Número de tarifa arancelaria | 85389091 |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Humedad de aire admisible (servicio) | 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 95 % (sin condensación) |
| Presión de aire (servicio) | 80 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Interfaces
| Denominación | INTERBUS |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Conector apantallado Inline |
| Velocidad de transmisión | 500 kBit/s |
| Física de transmisión | Cobre |
| Número de polos | 6 |
| Denominación | Bus local Inline |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
Límites del sistema del acoplador de bus
| Número de participantes de bus local conectables | 63 (Observar la absorción de corriente total admisible) |
|---|---|
| Número de módulos de ramificación soportados con derivación de bus remoto | máx. 15 |
Potenciales Inline
| Denominación | Alimentación de acoplador de bus UBK; la alimentación de lógica UL (7,5 V) y la alimentación analógica UANA (24 V) se crean de la alimentación del acoplador de bus. |
|---|---|
| Tensión de alimentación | 24 V DC (A través de conector Inline) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | típ. 100 mA (Sin bornes de E/S Inline conectados) |
| máx. 1,25 A (Con número máximo de bornes de E/S conectados (alimentación de 24 V DC)) | |
| Denominación | Suministro de la lógica (UL) |
| Tensión de alimentación | 7,5 V DC ±5 % |
| Alimentación de corriente | máx. 2 A DC |
| Denominación | Suministro de los módulos analógicos (UANA) |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Alimentación de corriente | máx. 0,5 A DC (observar derating) |
| Denominación | Alimentación del circuito principal (UM) |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Alimentación de corriente | máx. 8 A DC (Suma de UM + US) |
| Denominación | Alimentación del circuito de segmento (US) |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Alimentación de corriente | máx. 8 A DC (Suma de UM + US) |
Entradas digitales
| Denominación Entrada | Entradas digitales |
|---|---|
| Descripción de la entrada | EN 61131-2 tipo 1 |
| Tipo de conexión | Conexión por resorte |
| Número de entradas | máx. 16 |
| Tensión de entrada | 24 V DC |
Salidas digitales
| Denominación Salida | Salidas digitales |
|---|---|
| Tipo de conexión | Conexión por resorte |
| Técnica de conexión | 2, 3 conductores |
| Número de salidas | 16 |
| Tensión de salida | 24 V DC |
Normas y especificaciones
| Ensayos mecánicos | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Choque según EN 60068-2-27/IEC 60068-2-27 Servicio: 25g, duración 11 ms, impulso de choque en forma de semisinusoide |
Clasificaciones
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242608eCl@ss 6.027242608eCl@ss 7.027242608
