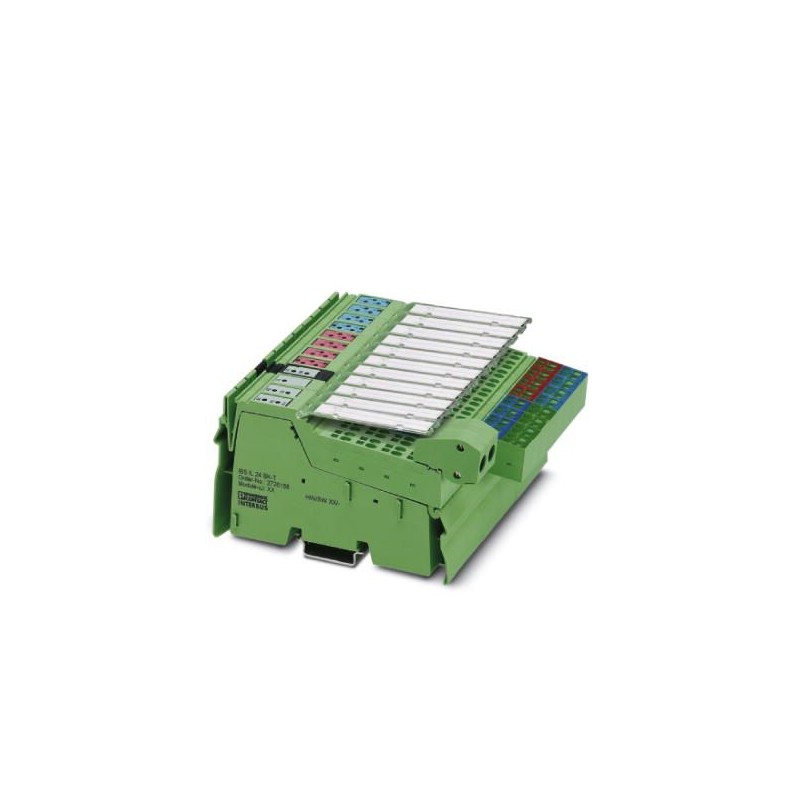

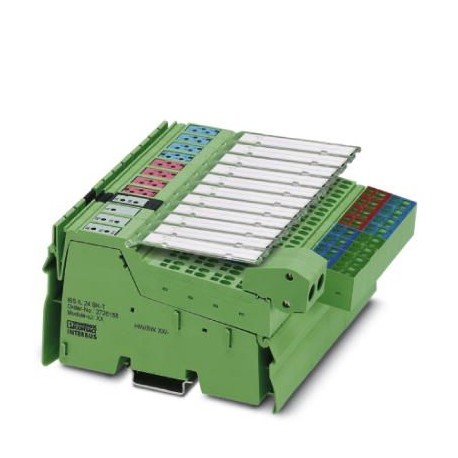

IBS IL 24 BK DIO 16/16/SN 2863669 PHOENIX CONTACT Accoppiatore bus
IBS IL 24 BK DIO 16/16/SN
2863669
PHOENIX_CONTACT
Accoppiatore bus
Home > PHOENIX_CONTACT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2863669 |
|---|---|
| Pezzi/conf. | 1 |
| Pagina catalogo | Pagina 245 (AX-2009) |
| GTIN | 4017918942007 |
| Numero tariffa doganale | 85389091 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Umidità dell'aria consentita (esercizio) | 95 % (senza formazione di condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 95 % (senza formazione di condensa) |
| Pressione aria (funzionamento) | 80 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Interfacce
| Denominazione | INTERBUS |
|---|---|
| Numero di canali | 2 |
| Collegamento | Connettore schermato Inline |
| Velocità di trasmissione | 500 kBit/s |
| Fisica di trasmissione | Rame |
| N. poli | 6 |
| Denominazione | bus locale Inline |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
Limiti di sistema dell'accoppiatore
| Numero di utilizzatori bus locale collegabili | 63 (massimo assorbimento di corrente ammesso) |
|---|---|
| Numero di morsetti di derivazione supportati con derivazione di bus remoto | max. 15 |
Potenziali Inline
| Denominazione | Alimentazione accoppiatore bus UBK; dall'alimentazione accoppiatore bus si genera l'alimentazione logica UL (7,5 V) e l'alimentazione analogica UANA (24 V). |
|---|---|
| Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | tip. 100 mA (senza moduli I/O Inline collegati) |
| max. 1,25 A (con numero max. di moduli I/O collegati (alimentazione 24 V DC)) | |
| Denominazione | Alimentazione della logica (UL) |
| Tensione di alimentazione | 7,5 V DC ±5 % |
| Alimentatore | max. 2 A DC |
| Denominazione | Alimentazione del modulo analogico (UANA) |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 0,5 A DC (tenere conto del derating) |
| Denominazione | Alimentazione del circuito principale (UM) |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 8 A DC (Somma di UM + US) |
| Denominazione | Alimentazione del circuito di segmento (US) |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 8 A DC (Somma di UM + US) |
Ingressi digitali
| Denominazione ingresso | Ingressi digitali |
|---|---|
| Descrizione dell'ingresso | EN 61131-2 Tipo 1 |
| Collegamento | Connessione a molla |
| Numero ingressi | max. 16 |
| Tensione d'ingresso | 24 V DC |
Uscite digitali
| Denominazione uscita | Uscite digitali |
|---|---|
| Collegamento | Connessione a molla |
| Tecnica di connessione | 2/3 conduttori |
| Numero uscite | 16 |
| Tensione d'uscita | 24 V DC |
Normative e prescrizioni
| Prove meccaniche | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Urti secondo EN 60068-2-27/IEC 60068-2-27 Funzionamento: 25g, 11 ms durata, pulsazione d'urto d'onda semisinusoidale |
Classifiche
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242608eCl@ss 6.027242608eCl@ss 7.027242608
