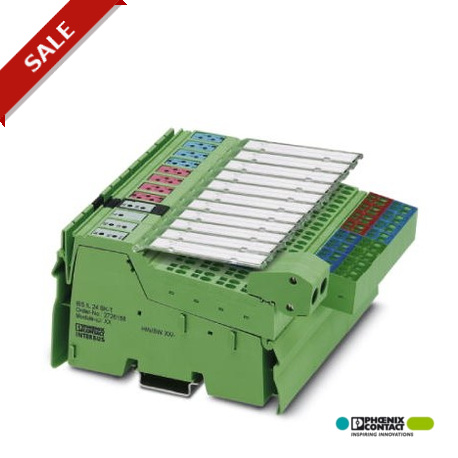

IBS IL 24 BK DIO 16/16 2742586 PHOENIX CONTACT Inline, Acoplador de bus, INTERBUS, Conector apantallado Inli..
IBS IL 24 BK DIO 16/16
2742586
PHOENIX_CONTACT
Inline, Acoplador de bus, INTERBUS, Conector apantallado Inline, Entradas digitales: 16, 24 V DC, técnica de conexión: 3 conductores, Salidas digitales: 16, 24 V DC, 500 mA, técnica de conexión: 3 conductores, velocidad de transmisión en el bus local: 500 kBit/s, índice de protection: IP20, incluidos conectores Inline y campos de rotulación
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Descripción del producto

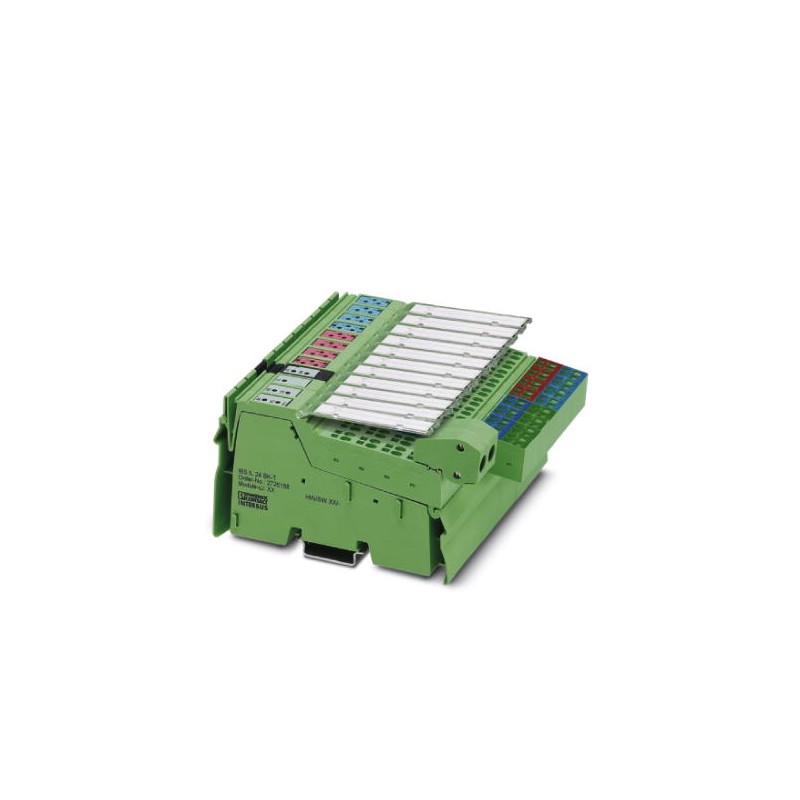

La estación completa Inline se compone de una cabecera de bus INTERBUS, un borne de salidas digitales con 16 salidas y un borne de entradas digitales con 16 entradas. El paquete contiene todos los conectores Inline necesarios para la conexión del bus, alimentación y periferia.
Los bornes Inline pueden señalizarse con ayuda de superficies de rotulación abatibles. Las casillas están equipadas con tarjetas encajables que pueden rotularse individualmente conforme a la aplicación. Para la señalización de los puntos de embornaje se dispone además de la tira Zack ZB-FM-6...
Medidas
| Anchura | 146,4 mm |
|---|---|
| Altura | 140,5 mm |
| Profundidad | 71,5 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Humedad de aire admisible (servicio) | 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 95 % (sin condensación) |
| Presión de aire (servicio) | 80 kPa ... 106 kPa (hasta 3000 m sobre el nivel del mar) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m sobre el nivel del mar) |
| Índice de protección | IP20 |
Generalidades
| Peso neto | 394 g |
|---|---|
| Observación acerca de las indicaciones de peso | Con conectores |
| Tipo de montaje | Carril simétrico |
Interfaces
| Sistema de bus de campo | INTERBUS |
|---|---|
| Denominación | INTERBUS |
| Tipo de conexión | 2 conectores Inline apantallados de 6 polos |
| Sistema de bus de campo | Lokalbus |
| Denominación | Bus local Inline |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
| Denominación | Alimentación |
| Tipo de conexión | Conector de alimentación Inline de 8 polos |
Límites del sistema del acoplador de bus
| Número de participantes de bus local conectables | 63 (Observar la absorción de corriente total admisible) |
|---|---|
| Número de participantes con canal de parámetros | 16 |
| Número de módulos de ramificación soportados con derivación de bus remoto | máx. 15 |
Alimentación de la electrónica modular
| Tensión de alimentación | 24 V DC (A través de conector Inline) |
|---|---|
| 19,2 V DC ... 30 V DC (ondulación incluida) | |
| Absorción de corriente | máx. 1,25 A (Con número máximo de bornes de E/S conectados (alimentación de 24 V DC)) |
Potenciales Inline
| Tensión de lógica UL | 7,5 V DC ±5 % |
|---|---|
| Alimentación de corriente en UL | máx. 2 A DC |
| Alimentación del circuito principal UM | 24 V DC -15 % / +20 % (según EN 61131-2) |
| Alimentación de corriente en UM | máx. 8 A DC (Suma de UM+ US) |
| Tensión de alimentación de segmento US | 24 V DC -15 % / +20 % (según EN 61131-2) |
| Alimentación de corriente en US | máx. 8 A DC (Suma de UM+ US) |
| Tensión de alimentación de periferia UANA | 24 V DC -15 % / +20 % |
| Alimentación de corriente en UANA | máx. 0,5 A DC (observar derating) |
Entradas digitales
| Denominación Entrada | Entradas digitales |
|---|---|
| Tipo de conexión | Conexión por resorte |
| Técnica de conexión | 2, 3 conductores |
| Número de entradas | máx. 16 (EN 61131-2 tipo 1) |
| Circuito de protección | Inversión de polaridad Diodo supresor |
| Tensión de entrada | 24 V DC |
| Margen de tensión de entrada Señal "1" | 15 V DC ... 30 V DC |
| Corriente de entrada típica por canal | típ. 3 mA |
Salidas digitales
| Denominación Salida | Salidas digitales |
|---|---|
| Tipo de conexión | Conexión por resorte |
| Técnica de conexión | 2, 3 conductores |
| Número de salidas | 16 |
| Circuito de protección | Protección contra cortocircuito, protección contra sobrecarga Circuito de rueda libre |
| Tensión de salida | 24 V DC -1 V (con corriente nominal) |
| Tensión nominal de salida | 24 V DC |
| Corriente de salida máxima por canal | 500 mA |
| Corriente de salida máxima por módulo | 8 A |
| Carga nominal inductiva | 12 VA |
| Carga nominal de lámparas | 12 W |
| Carga nominal resistiva | 12 W |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2742586-IBS IL 24 BK DIO 16/16 | 158 Kbytes |
|
