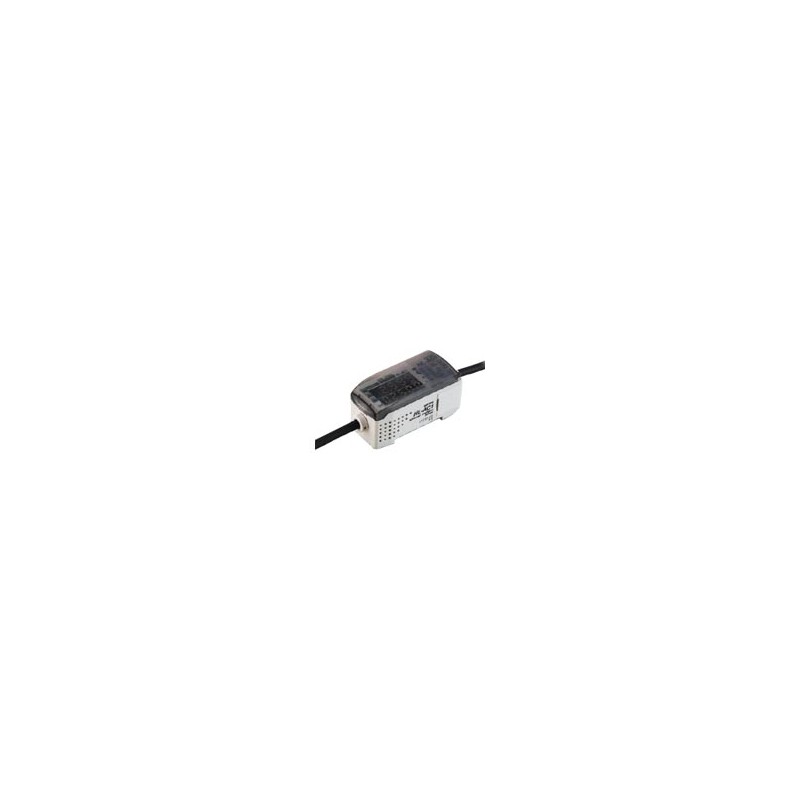

UHLAC1 HLAC1 HL-AC1 PANASONIC Controlador serie HLT1, alimentación 12-24 VCC, salida digital NPN, salida ana..
UHLAC1
HLAC1
HL-AC1
PANASONIC
HLAC1: Controlador serie HLT1, alimentación 12-24 VCC, salida digital NPN, salida analógica seleccionable entre 4-20mA y ±4V
Sistemas de medida - PANASONIC > HLT1 Medidor LÁSER de barrera - PANASONIC
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PANASONIC
Más vendidos
▲Más Información
▲| Número de producto | HL-AC1 |
| Número de pieza | HL-AC1 |
| producto | Sensor de haz colimado láser ultracompacto |
| Detalles | Controlador (salida NPN) |
| Nombre del producto | Sensor de haz colimado láser ultracompacto HL-T1 |
| Artículo | características técnicas |
|---|---|
| Número de producto | HL-AC1 |
| Número de pieza | HL-AC1 |
| tipo | Salida NPN |
| Conformidad con la directiva de marcado CE | Directiva EMC, Directiva RoHS |
| Cabezal de sensor aplicable | HL-T1001A/T1001F, HL-T1005A/T1005F, HL-T1010A/T1010F |
| Tensión de alimentación | De 12 a 24 V CC más o menos 10 % Ondulación P-P 10 % o menos |
| Consumo de corriente | 190 mA o menos (cuando está conectado al cabezal del sensor) |
| Ciclo de medición | 150 micro s |
| Salida lineal | Salida de corriente / voltaje conmutable (Nota) -Durante la salida de corriente: 4 a 20 mA/F.S., Resistencia de carga máxima: 300 Ohm -Durante la salida de voltaje: más o menos 4 V / F.S., Impedancia de salida 100 Ohm (En la función de enfoque del monitor, también se puede configurar a más o menos 5 V, 0 a 5 V, etcétera). (Nota) El cambio entre corriente y voltaje se realiza mediante un interruptor en la parte inferior del controlador. |
| Salida lineal : Características de temperatura | más o menos 0.2 % F.S./°C (Nota) Estas son las características de temperatura de la salida lineal cuando el cabezal del sensor está conectado. |
| Frecuencia de muestreo media ajustable | 1 / 2 / 4 / 8 / 16 / 32 / 64 / 128 / 256 / 512 / 1,024 / 2,048 / 4,096 (Nota) La salida de juicio y la salida lineal y el tiempo de respuesta de salida lineal se calculan mediante (Ciclo de medición) x (Establecer la frecuencia de muestreo promedio + 1). |
| Salidas de juicio (ALTO, APROBADO, BAJO) | Transistor de colector abierto NPN -Corriente máxima de disipación: 50 mA -Voltaje aplicado: 30 V DC o menos (entre la salida de juicio y 0 V) -Tensión residual: 1,2 V o menos (a 50 mA de corriente de disipación) |
| Salidas de juicio (HIGH, PASS, LOW) : Categoría de utilización | DC-12 o DC-13 |
| Salidas de juicio (HIGH, PASS, LOW) : Número de salidas | ALTO / APROBADO / BAJO 3 valores de salida |
| Salidas de juicio (HIGH, PASS, LOW) : Operación de salida | HIGH: ON cuando el valor medido > valor umbral HIGH PASS: ON cuando el valor de umbral HIGH >= valor medido >= valor de umbral LOW LOW: ON cuando el valor umbral LOW > el valor medido |
| Salidas de juicio (HIGH, PASS, LOW) : Protección contra cortocircuitos | Incorporado |
| Entrada láser apagada | Conexión 0 V: Parada de emisión láser Abierto: Emisión láser -Voltaje aplicado: 30 V DC o menos (corriente de fuga: 0,1 mA o menos) |
| Entrada de restablecimiento a cero | Conexión de 0 V: Funcionamiento de puesta a cero Abierto: Restablecimiento a cero ineficaz -Voltaje aplicado: 30 V DC o menos (corriente de fuga: 0,1 mA o menos) |
| Entrada de temporización | Conexión de 0 V: Eficaz Abierto: Ineficaz -Voltaje aplicado: 30 V DC o menos (corriente de fuga: 0,1 mA o menos) |
| Restablecer entrada | Conexión de 0 V: Eficaz Abierto: Ineficaz -Voltaje aplicado: 30 V DC o menos (corriente de fuga: 0,1 mA o menos) |
| Indicadores : Emisor láser (LD ON) | LED verde (se enciende durante la emisión del láser) |
| Indicadores : Resultados del juicio | HIGH: LED naranja (se enciende cuando el valor medido > valor umbral ALTO) PASS: LED verde (se enciende cuando el valor de umbral ALTO >= valor medido >= valor de umbral BAJO) BAJO: LED amarillo (se enciende cuando el valor umbral BAJO > el valor medido) |
| Indicadores : Habilitar (HABILITAR) | LED verde (se enciende durante el funcionamiento normal) |
| Indicadores : Puesta a cero (ZERO) | LED verde (se enciende cuando la función de restablecimiento a cero está habilitada) |
| Pantalla digital principal | Pantalla LED roja de 5 dígitos [Modo EJECUTAR: Se mostrará el valor medido (mm) o el valor de retención. Modo inverso: La orientación de la pantalla se invertirá.] |
| Pantalla subdigital | Pantalla LED amarilla de 5 dígitos [Modo RUN: se mostrará la resolución o la cantidad de recepción del rayo láser. Modo THR: Se mostrará el valor del umbral., Modo inverso: Se invertirá la orientación de la pantalla.] |
| Funciones principales | ・Visualización del valor medido ・Valor de configuración, pantalla de resolución de valor de cantidad de luz ・Configuración estándar de luz recibida ・Escalado automático ・Escalado ・Pantalla inversa ・Pantalla ECO ・Limitación de dígitos de visualización ・Retención de muestras ・Retención de pico ・Retención inferior ・Retención de pico a pico ・Retención de pico automático ・Sujeción inferior automática ・Restablecimiento a cero ・Restablecimiento inicial ・Temporizador de retardo de encendido ・Temporizador de retardo de apagado ・Temporizador de un solo disparo ・Diferenciación ・Selección de sensibilidad ・Ajuste directo del valor umbral ・Enseñanza de posicionamiento ・Enseñanza de 2 puntos ・Enseñanza automática ・Variabilidad de la anchura de la histéresis ・Enfoque del monitor ・Ajuste de tiempo sin medición ・(A – B) cálculo(Nota:La unidad de cálculo es necesaria.) ・(A + B) cálculo (Nota: La unidad de cálculo es necesaria). ・Prevención de interferencias mutuas (Nota: La unidad de cálculo es necesaria). ・Detección de deterioro por láser ・Bloqueo de teclas ・Memoria de restablecimiento a cero |
| Grado de contaminación | 3 (entorno industrial) |
| Resistencia ambiental : Temperatura ambiente | De 0 a +50 °CDe +32 a +122 °F(No se permite la condensación de rocío), Almacenamiento: -25 a +65 °C-13 a +149 °F |
| Resistencia ambiental : Humedad ambiental | 35 a 85 % HR, Almacenamiento: 35 a 85 % HR |
| Resistencia al voltaje | 1.000 V CA durante un minuto entre todos los terminales de alimentación conectados entre sí y la carcasa |
| Resistencia al aislamiento | 20 MOhm , o más, con 500 V CC megger entre todos los terminales de alimentación conectados entre sí y la carcasa |
| Resistencia ambiental : Resistencia a las vibraciones | Frecuencia de 10 a 150 Hz, 0,7 mm0.028 pulgadasdoble amplitud en las direcciones X, Y y Z durante 80 min. |
| Resistencia ambiental : Resistencia a los golpes | 300 m/s2aceleración (30 G aprox.) en las direcciones X, Y y Z tres veces cada una |
| material | Caja: Tereftalato de polibutileno Cubierta transparente: Policarbonato |
| Cable de E/S | 0,09 milímetros2Cable compuesto de 10 hilos, 2 m6.562 pieslargo |
| Extensión de cable de E/S | Extensión hasta un total de 10 m32.808 pieses posible, con 0,09 mm2o mejor dicho, cable. (Nota) Si el cable de extensión tiene una longitud superior a 10 m32.808 pies, entonces no calificará para el marcado CE. |
| peso | Peso neto: 140 g aprox. |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO SENSORES ES.pdf | 29 Mbytes |
|
| PDF CATÁLOGO SENSORES ES.pdf | 29 Mbytes |
|
| PDF CATÁLOGO GENERAL PANASONIC ES.pdf | 6 Mbytes |
|
| Ficha técnica 1: HLAC1 - HLAC1 | HL-AC1 | 3 Mbytes |
|
