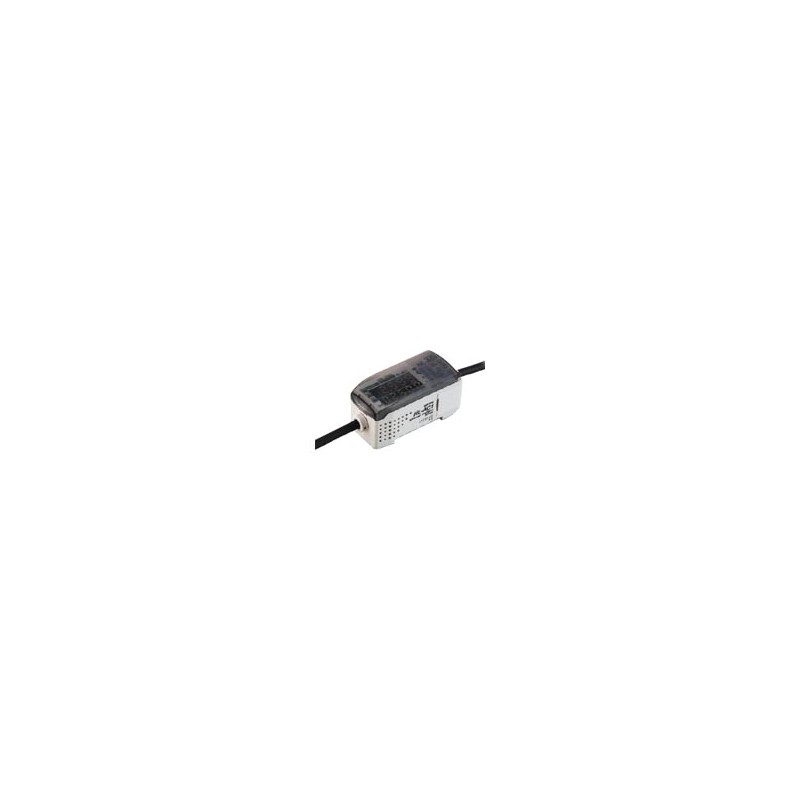

UHLAC1 HLAC1 HL-AC1 PANASONIC HL-T1 contrôleur de capteur, NPN, 12-24VDC
UHLAC1
HLAC1
HL-AC1
PANASONIC
HL-T1 contrôleur de capteur, NPN, 12-24VDC
Contrôleur série HLT1, alimentation 12-24 VDC, sortie numérique NPN, sortie analogique sélectionnable entre 4-20mA et ±4V
Laser Sensors - Spot Type - AN - PANASONIC > HL-T1 Controller - PANASONIC
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC
Les plus vendus
▲En savoir plus
▲| Numéro de produit | HL-AC1 |
| Numéro de pièce | HL-AC1 |
| produit | Capteur laser à faisceau collimaté ultra-compact |
| Détails | Contrôleur (sortie NPN) |
| Nom du produit | Capteur à faisceau collimaté laser ultra-compact HL-T1 |
| Article | Spécifications |
|---|---|
| Numéro de produit | HL-AC1 |
| Numéro de pièce | HL-AC1 |
| type | Sortie NPN |
| Conformité à la directive sur le marquage CE | Directive CEM, directive RoHS |
| Tête de capteur applicable | HL-T1001A/T1001F, HL-T1005A/T1005F, HL-T1010A/T1010F |
| Tension d’alimentation | 12 à 24 V CC plus ou moins 10 % Ondulation P-P 10 % ou moins |
| Consommation de courant | 190 mA ou moins (lorsqu’il est connecté à la tête du capteur) |
| Cycle de mesure | 150 micro s |
| Sortie linéaire | Sortie courant / tension commutable (Remarque) -Pendant la sortie de courant : 4 à 20 mA/F.S., Résistance de charge maximale : 300 Ohm -Pendant la sortie de tension : plus ou moins 4 V/F.S., Impédance de sortie 100 Ohm (Dans la fonction de mise au point du moniteur, il peut également être réglé sur plus ou moins 5 V, 0 à 5 V, etc.) (Remarque) La commutation entre le courant et la tension est effectuée par un interrupteur situé au bas du contrôleur. |
| Sortie linéaire : Caractéristiques de température | plus ou moins 0,2 % F.S./°C (Remarque) Il s’agit des caractéristiques de température de la sortie linéaire lorsque la tête du capteur est connectée. |
| Taux d’échantillonnage moyen réglable | 1 / 2 / 4 / 8 / 16 / 32 / 64 / 128 / 256 / 512 / 1,024 / 2,048 / 4,096 (Remarque) La sortie de jugement et le temps de réponse de la sortie linéaire et de la sortie linéaire sont calculés comme suit : (Cycle de mesure) x (Taux d’échantillonnage moyen fixe + 1). |
| Sorties de jugement (HIGH, PASS, LOW) | Transistor à collecteur ouvert NPN -Courant d’absorption maximum : 50 mA -Tension appliquée : 30 V CC ou moins (entre la sortie de jugement et 0 V) -Tension résiduelle : 1,2 V ou moins (à 50 mA de courant absorbé) |
| Sorties de jugement (HIGH, PASS, LOW) : Catégorie d’utilisation | DC-12 ou DC-13 |
| Sorties de jugement (HIGH, PASS, LOW) : Nombre de sorties | Sortie 3 valeurs HIGH / PASS / LOW |
| Sorties de jugement (HIGH, PASS, LOW) : Fonctionnement de la sortie | HIGH : ON lorsque la valeur mesurée > valeur seuil HIGH PASS : ON lorsque valeur seuil ÉLEVÉE >= valeur mesurée >= valeur seuil BASSE LOW : ON lorsque la valeur seuil LOW > la valeur mesurée |
| Sorties de jugement (HIGH, PASS, LOW) : Protection contre les courts-circuits | Incorporé |
| Entrée laser OFF | Connexion 0 V : Arrêt de l’émission laser Ouvert : Émission laser -Tension appliquée : 30 V DC ou moins (courant de fuite : 0,1 mA ou moins) |
| Entrée de réinitialisation du zéro | Connexion 0 V : la réinitialisation du zéro fonctionne Ouvert : Réinitialisation du zéro inefficace -Tension appliquée : 30 V DC ou moins (courant de fuite : 0,1 mA ou moins) |
| Entrée de synchronisation | Connexion 0 V : Efficace Ouvert : inefficace -Tension appliquée : 30 V DC ou moins (courant de fuite : 0,1 mA ou moins) |
| Réinitialiser l’entrée | Connexion 0 V : Efficace Ouvert : inefficace -Tension appliquée : 30 V DC ou moins (courant de fuite : 0,1 mA ou moins) |
| Indicateurs : Émission laser (LD ON) | LED verte (s’allume pendant l’émission laser) |
| Indicateurs : Sorties de jugement | HIGH : LED orange (s’allume lorsque la valeur mesurée > la valeur seuil HIGH) PASS : LED verte (s’allume lorsque la valeur seuil HIGH >= valeur mesurée >= valeur seuil LOW) LOW : LED jaune (s’allume lorsque la valeur seuil LOW > la valeur mesurée) |
| Indicateurs : Activer (ENABLE) | LED verte (s’allume en fonctionnement normal) |
| Indicateurs : Remise à zéro (ZERO) | LED verte (s’allume lorsque la fonction de remise à zéro est activée) |
| Affichage numérique principal | Affichage LED rouge à 5 chiffres [Mode RUN : La valeur mesurée (mm) ou la valeur de maintien s’affiche. Mode inversé : L’orientation de l’affichage sera inversée.] |
| Affichage sub-numérique | Affichage LED jaune à 5 chiffres [Mode RUN : La résolution ou la quantité de réception du faisceau laser sera affichée. Mode THR : La valeur de seuil sera affichée., Mode Inversé : L’orientation de l’affichage sera inversée.] |
| Fonctions principales | ・Affichage des valeurs mesurées ・Valeur de réglage, affichage de la résolution de la valeur de la quantité de lumière ・Réglage standard de la lumière reçue ・Mise à l’échelle automatique ・Mise à l’échelle ・Affichage inversé ・Affichage ECO ・Limitation de l’affichage des chiffres ・Maintien de l’échantillon ・Tenue du visière ・Maintien par le bas ・Tenue de pic à pic ・Maintien de l’auto-pic ・Maintien automatique du fond ・Réinitialisation du zéro ・Réinitialisation initiale ・Minuterie de temporisation ・Minuterie de temporisation OFF ・Minuterie en un coup ・Différenciation ・Sélection de la sensibilité ・Réglage direct de la valeur seuil ・Enseignement du positionnement ・Enseignement en 2 points ・Apprentissage automatique ・Variabilité de la largeur de l’hystérésis ・Mise au point du moniteur ・Réglage du temps sans mesure ・(A – B) calcul(Remarque : L’unité de calcul est nécessaire.) ・(A + B) calcul(Remarque : L’unité de calcul est nécessaire.) ・Prévention des interférences mutuelles (Remarque : l’unité de calcul est nécessaire.) ・Détection de détérioration par laser ・Serrure à clé ・Mémoire zéro réinitialisation |
| Degré de pollution | 3 (environnement industriel) |
| Résistance à l’environnement : Température ambiante | 0 à +50 °C+32 à +122 °F(Pas de condensation de rosée autorisée), Stockage : -25 à +65 °C-13 à +149 °F |
| Résistance à l’environnement : Humidité ambiante | 35 à 85 % HR, Stockage: 35 à 85 % HR |
| Résistance à la tension | 1 000 V CA pendant une minute entre tous les terminaux d’alimentation connectés ensemble et le boîtier |
| Résistance d’isolation | 20 MOhm , ou plus, avec un moteur 500 V DC entre toutes les bornes d’alimentation connectées entre elles et le boîtier |
| Résistance à l’environnement : Résistance aux vibrations | Fréquence de 10 à 150 Hz, 0,7 mm0,028 poucedouble amplitude dans les directions X, Y et Z pendant 80 min. |
| Résistance à l’environnement : Résistance aux chocs | 300 m/s2accélération (30 G environ) dans les directions X, Y et Z trois fois chacune |
| matériel | Boîtier : Polybutylène téréphtalate Couvercle transparent : Polycarbonate |
| Câble d’E/S | 0,09 millimètre2Câble composite à 10 conducteurs, 2 m6,562 pilong |
| Rallonge de câble d’E/S | Extension jusqu’à 10 m au total32,808 piest possible, avec 0,09 mm2ou plus, le câble. (Remarque) Si la rallonge mesure plus de 10 m de long32,808 pi, il ne sera pas éligible au marquage CE. |
| poids | Poids net : 140 g env. |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF CATALOGUE PANASONIC FR .pdf | 15 Mbytes |
|
| Fiche technique 1: HLAC1 - HLAC1 | HL-AC1 | 3 Mbytes |
|
