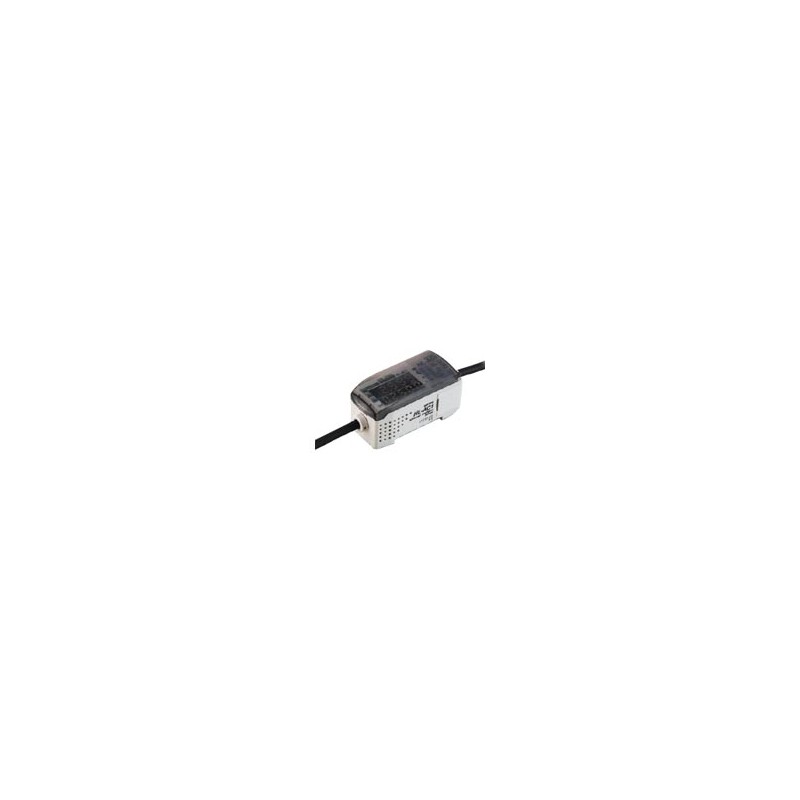

UHLAC1 HLAC1 HL-AC1 PANASONIC HL-T1 sensore controller, NPN, 12-24VDC
UHLAC1
HLAC1
HL-AC1
PANASONIC
HL-T1 sensore controller, NPN, 12-24VDC
Controller serie HLT1, alimentazione 12-24 VDC, uscita digitale NPN, uscita analogica selezionabile tra 4-20 mA e ±4 V
Type Spot - - Laser Sensori AN - PANASONIC > HL-T1 Controller - PANASONIC
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PANASONIC
Più venduti
▲Dettagli
▲| Numero prodotto | HL-AC1 |
| Codice prodotto | HL-AC1 |
| prodotto | Sensore a fascio collimato laser ultracompatto |
| Dettagli | Controller (uscita NPN) |
| Nome del prodotto | Sensore a fascio collimato laser ultracompatto HL-T1 |
| Articolo | Indicazioni |
|---|---|
| Numero prodotto | HL-AC1 |
| Codice prodotto | HL-AC1 |
| tizio | Uscita NPN |
| Conformità alla direttiva sulla marcatura CE | Direttiva EMC, Direttiva RoHS |
| Testa sensore applicabile | HL-T1001A/T1001F, HL-T1005A/T1005F, HL-T1010A/T1010F |
| Tensione di alimentazione | Da 12 a 24 V CC più o meno 10 % Ripple P-P 10 % o inferiore |
| Consumo di corrente | 190 mA o inferiore (se collegato alla testa del sensore) |
| Ciclo di misurazione | 150 micro |
| Uscita lineare | Uscita di corrente/tensione commutabile (Nota) -Durante l'uscita in corrente: da 4 a 20 mA/F.S., Resistenza di carico massima: 300 Ohm -Durante l'uscita in tensione: più o meno 4 V/F.S., Impedenza di uscita 100 Ohm (Nella funzione di messa a fuoco del monitor, può anche essere impostato su più o meno 5 V, da 0 a 5 V e così via.) (Nota) Il passaggio tra corrente e tensione avviene tramite un interruttore nella parte inferiore del controller. |
| Uscita lineare: caratteristiche di temperatura | più o meno 0,2% F.S./°C (Nota) Queste sono le caratteristiche di temperatura dell'uscita lineare quando la testa del sensore è collegata. |
| Frequenza di campionamento media regolabile | 1 / 2 / 4 / 8 / 16 / 32 / 64 / 128 / 256 / 512 / 1,024 / 2,048 / 4,096 (Nota) L'uscita di giudizio e l'uscita lineare e il tempo di risposta dell'uscita lineare sono calcolati da (Ciclo di misurazione) x (Imposta frequenza di campionamento media + 1). |
| Uscite giudicanti (HIGH, PASS, LOW) | Transistor a collettore aperto NPN -Corrente massima di dissipazione: 50 mA -Tensione applicata: 30 V CC o inferiore (tra l'uscita di giudizio e 0 V) -Tensione residua: 1,2 V o inferiore (con corrente di dissipazione di 50 mA) |
| Output di prova (HIGH, PASS, LOW): categoria di utilizzo | DC-12 o DC-13 |
| Uscite di prova (HIGH, PASS, LOW) : Numero di partenze | ALTO / PASSATO / BASSO 3 valori di uscita |
| Uscite di giudizio (HIGH, PASS, LOW) : Operazione di uscita | ALTO: ACCESO quando il valore misurato > valore di soglia ALTO PASS: ON quando il valore di soglia HIGH >= valore misurato >= valore di soglia LOW LOW: ON quando il valore di soglia LOW > il valore misurato |
| Uscite di prova (HIGH, PASS, LOW) : Protezione da cortocircuito | Registrato |
| Ingresso laser disattivato | Collegamento 0 V: arresto dell'emissione laser Aperto: Emissione laser -Tensione applicata: 30 V CC o inferiore (corrente di dispersione: 0,1 mA o inferiore) |
| Azzerare la voce | Collegamento 0 V: Operazione di azzeramento Aperto: Azzeramento inefficace -Tensione applicata: 30 V CC o inferiore (corrente di dispersione: 0,1 mA o inferiore) |
| Ingresso di temporizzazione | Collegamento 0 V: efficiente Aperto: inefficace -Tensione applicata: 30 V CC o inferiore (corrente di dispersione: 0,1 mA o inferiore) |
| Ripristina voce | Collegamento 0 V: efficiente Aperto: inefficace -Tensione applicata: 30 V CC o inferiore (corrente di dispersione: 0,1 mA o inferiore) |
| Indicatori : Emettitore laser (LD ON) | LED verde (si accende durante l'emissione laser) |
| Indicatori : Risultati della sperimentazione | HIGH: LED arancione (si accende quando il valore misurato > valore di soglia HIGH) PASS: LED verde (si accende quando il valore di soglia ALTO >= valore misurato >= valore di soglia BASSO) LOW: LED giallo (si accende quando il valore di soglia LOW > il valore misurato) |
| Indicatori: Abilita (ABILITA) | LED verde (si accende durante il normale funzionamento) |
| Indicatori : Azzeramento | LED verde (si accende quando la funzione di azzeramento è abilitata) |
| Display digitale principale | Display a LED rosso a 5 cifre [Modalità RUN: verrà visualizzato il valore misurato (mm) o il valore di ritenzione. Modalità inversa: l'orientamento dello schermo verrà invertito.] |
| Display subdigitale | Display a LED giallo a 5 cifre [Modalità RUN: verrà visualizzata la risoluzione o la quantità di ricezione del raggio laser. Modalità THR: verrà visualizzato il valore di soglia., Modalità inversa: l'orientamento dello schermo verrà invertito.] |
| Funzioni principali | ・Visualizzazione del valore misurato ・Impostazione del valore, Quantità di luce Valore Risoluzione Display ・Impostazioni standard della luce ricevuta ・Ridimensionamento automatico ・Ridimensionamento ・Visualizzazione inversa ・Visualizzazione ECO ・Limitazione cifre display ・Conservazione del campione ・Ritenzione dei picchi ・Ritenzione inferiore ・Ritenzione da picco a picco ・Mantenimento automatico del picco ・Bloccaggio automatico del fondo ・Ripristina a zero ・Ripristino iniziale ・Timer di ritardo dell'alimentazione ・Timer di ritardo allo spegnimento ・Timer per un colpo ・Differenziazione ・Selezione della sensibilità ・Regolazione diretta del valore di soglia ・Insegnamento del posizionamento ・Insegnamento in 2 punti ・Insegnamento automatico ・Variabilità della larghezza dell'isteresi ・Messa a fuoco del monitor ・Regolazione del tempo senza misurazione ・(A – B) calcolo(Nota: l'unità di calcolo è obbligatoria.) ・(A + B) calcolo (Nota: l'unità di calcolo è obbligatoria). ・Prevenzione delle interferenze reciproche (Nota: è necessaria un'unità di calcolo). ・Rilevamento del deterioramento laser ・Blocco tasti ・Ripristina memoria |
| Grado di contaminazione | 3 (ambiente industriale) |
| Resistenza ambientale : Temperatura ambiente | Da 0 a +50 °CDa +32 a +122°F(Non è consentita la condensa di rugiada), Stoccaggio: da -25 a +65°CDa -13 a +149 °F |
| Resistenza ambientale : Umidità ambientale | Da 35 a 85% di umidità relativa, stoccaggio: da 35 a 85% di umidità relativa |
| Resistenza di tensione | 1.000 V CA per un minuto tra tutti i terminali di alimentazione collegati e l'alloggiamento |
| Resistenza all'isolamento | 20 MOhm, o più, con megger da 500 V CC tra tutti i terminali di alimentazione collegati tra loro e l'alloggiamento |
| Resistenza ambientale : Resistenza alle vibrazioni | Frequenza da 10 a 150 Hz, 0,7 mm0,028 pollicidoppia ampiezza nelle direzioni X, Y e Z per 80 min. |
| Resistenza ambientale : Resistenza agli urti | 300 m/s2accelerazione (circa 30 G) nelle direzioni X, Y e Z tre volte ciascuna |
| materiale | Scatola: Polibutilene Tereftalato Copertura trasparente: Policarbonato |
| Cavo I/O | 0,09 millimetri2Cavo composito a 10 fili, 2 m6.562 piedilungo |
| Prolunga del cavo I/O | Estensione fino a un totale di 10 m32.808 piediPossibile, con 0,09 mm2o meglio, cavo. (Nota) Se la prolunga è più lunga di 10 m32.808 piedi, non si qualificherà per la marcatura CE. |
| peso | Peso netto: 140 g ca. |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF CATALOGUE PANASONIC EN .pdf | 15 Mbytes |
|
| Datasheet 1: HLAC1 - HLAC1 | HL-AC1 | 3 Mbytes |
|
