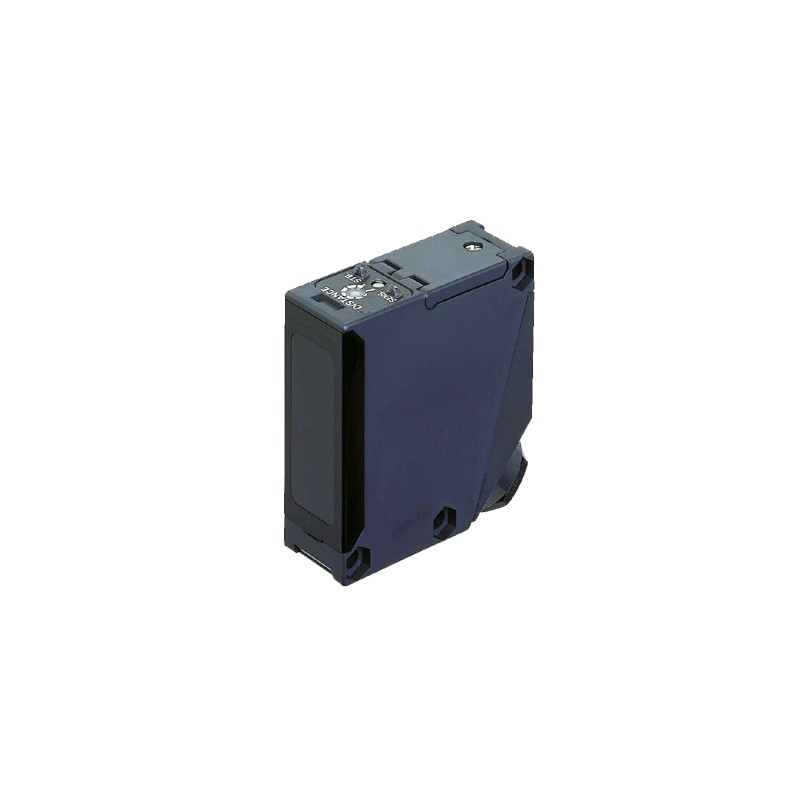

UEQ511-T EQ511 EQ-511 PANASONIC Sensor fotoeléctrico trigonométrico, detección directa con supresión de fond..
UEQ511-T
EQ511
EQ-511
PANASONIC
EQ511: Sensor fotoeléctrico trigonométrico, detección directa con supresión de fondo rango detec: 0,1 a 2,5m alimentación 12-24VCC, salida seleccionable NPN/PNP, IP67, funciones FGS y BGS
Supresoras de Fondo - PANASONIC > EQ500 Fotocélula supresora de fondo largo alcance - PANASONIC
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PANASONIC
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Número de producto | EQ-511 |
| Número de pieza | EQ-511 |
| producto | Sensor fotoeléctrico reflectante de rango ajustable |
| Detalles | Voltaje de CC |
| Nombre del producto | Sensor fotoeléctrico reflectante de rango ajustable EQ-500 |
| Artículo | características técnicas |
|---|---|
| Número de producto | EQ-511 |
| Número de pieza | EQ-511 |
| Conformidad con la directiva de marcado CE | Directiva EMC, Directiva RoHS |
| Rango ajustable | De 0,2 a 2,5 m De 0,656 a 8,202 pies (Nota 1) El rango ajustable representa el rango de detección máximo que se puede configurar con el ajustador de distancia. El sensor también puede detectar un objeto a 0,1 m0.328 pies, o más, lejos. (Nota 2) El rango ajustable, el rango de detección y la histéresis están especificados para papel blanco no brillante (200 x 200 mm7.874 x 7.874 pulgadas) como el objeto. |
| Rango de detección (a la distancia máxima de ajuste) | De 0,1 a 2,5 m De 0,328 a 8,202 pies (Nota) El rango ajustable, el rango de detección y la histéresis están especificados para papel blanco no brillante (200 x 200 mm7.874 x 7.874 pulgadas) como el objeto. |
| Histéresis | 10 % o menos de la distancia de operación (Nota) El rango ajustable, el rango de detección y la histéresis se especifican para papel blanco no brillante (200 x 200 mm, 7,874 x 7,874 pulgadas) como objeto. |
| Tensión de alimentación | De 12 a 24 V CC ±10 % Ondulación P-P 10 % o menos |
| Consumo de energía / corriente | 45 mA o menos |
| Salida | Transistor de colector abierto NPN - Corriente máxima de disipación: 100 mA - Voltaje aplicado: 30 V CC o menos (entre la salida y 0 V) - Voltaje residual: 1 V o menos (a una corriente de sumidero de 100 mA), 0,4 V o menos (a una corriente de disipación de 16 mA) Transistor de colector abierto PNP - Corriente máxima de la fuente: 100 mA - Voltaje aplicado: 30 V DC o menos (entre la salida y +V) - Tensión residual: 1 V o menos (a 100 mA de corriente de fuente), 0,4 V o menos (a 16 mA de corriente de fuente) |
| Salida:Operación de salida | Conmutable por detección-ON o Detección-OFF |
| Salida:Protección contra cortocircuitos | Incorporado |
| Tiempo de respuesta | 2 ms o menos |
| Indicador de funcionamiento | LED naranja (se enciende cuando la salida está activada) |
| Indicador de estabilidad | LED verde (se enciende en condiciones de funcionamiento estables) |
| Ajustador de distancia | Ajustador mecánico de 2 vueltas con indicador |
| Modo de detección | Función conmutable BGS o FGS |
| Función de temporizador | - |
| Función automática de prevención de interferencias | Incorporado (Nota) Tenga en cuenta que la detección puede ser inestable dependiendo de las condiciones de montaje o del objeto de detección. En el estado en que está montado este producto, asegúrese de verificar el funcionamiento con el objeto de detección real. |
| Protección | IP67 (IEC) |
| Temperatura ambiente | De –20 a +55 °CDe –4 a +131°F(No se permite condensación de rocío ni formación de hielo), Almacenamiento: de –30 a +70 °CDe –22 a +158°F |
| Humedad ambiental | 35 a 85 % HR, Almacenamiento: 35 a 85 % HR |
| Iluminancia ambiental | Luz incandescente: 3.000 Lx o menos en la cara receptora de luz |
| Resistencia al voltaje | 1.000 V CA durante un minuto entre todos los terminales de alimentación conectados entre sí y la carcasa |
| Resistencia al aislamiento | 20 MOhm , o más, con 250 V CC megger entre todos los terminales de alimentación conectados entre sí y la carcasa |
| Resistencia a las vibraciones | Frecuencia de 10 a 55 Hz, 1,5 mm0,059 endoble amplitud en las direcciones X, Y y Z durante dos horas cada una |
| Resistencia a los golpes | 500 m/s2aceleración (50 G aprox.) en las direcciones X, Y y Z tres veces cada una |
| Elemento emisor | LED infrarrojo (longitud de onda de emisión máxima: 855 nm0.034 mil, modulado) |
| Elemento receptor | Fotodiodo de 2 segmentos |
| material | Caja: ABS Cubierta frontal: Policarbonato Cubierta de la pantalla: Policarbonato |
| Método de conexión | Conexión de terminal atornillada |
| cable | Adecuado para cable redondo de φ9 a φ11 mmφ0.354 a φ0.433 en |
| Longitud del cable | Longitud total hasta 100 m328.084 pieses posible con 0,3 mm2, o más, cable de cabina. |
| peso | Peso neto: 85 g aprox. |
| accesorio | Destornillador de ajuste: 1 ud. |
