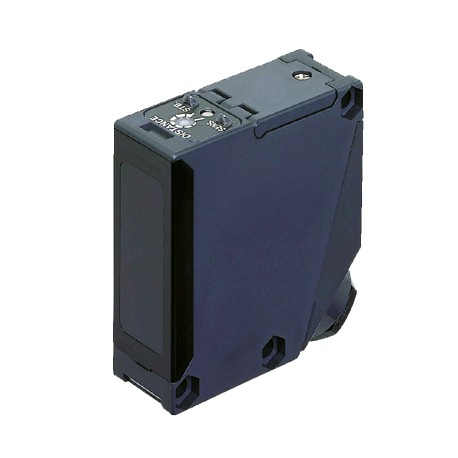

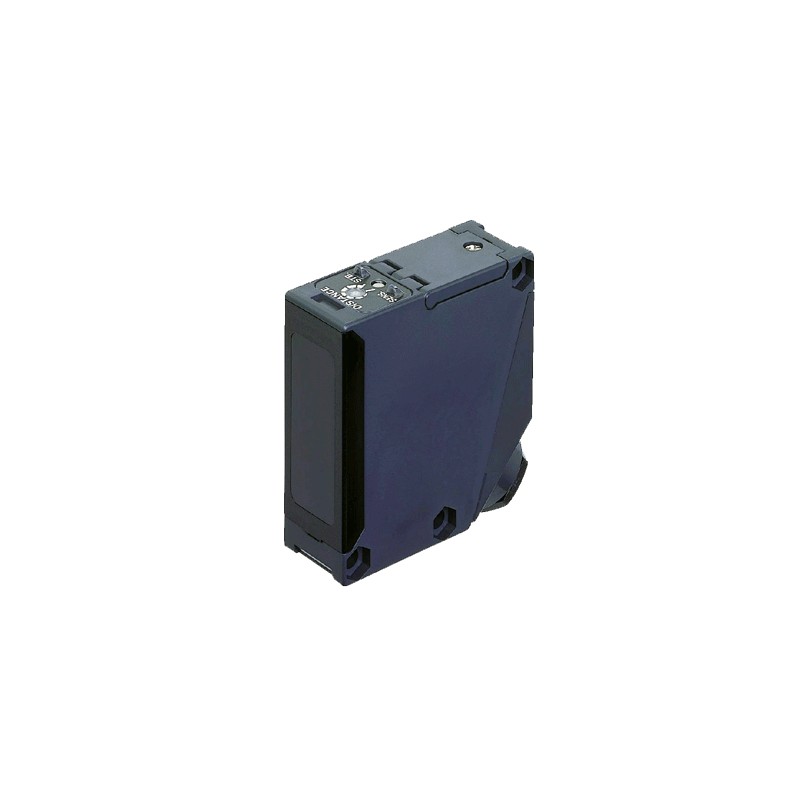

UEQ511-T EQ511 EQ-511 PANASONIC Trigonométriques diffus de type réflectif 2,5 m, NPN/ PNP, type borne à Vis
UEQ511-T
EQ511
EQ-511
PANASONIC
Trigonométriques diffus de type réflectif 2,5 m, NPN/ PNP, type borne à Vis
Capteur photoélectrique trigonométrique, détection directe avec suppression de l’arrière-plan et longue portée, 2,5 m, alimentation 12-24VDC, sortie NPN/PNP sélectionnable, fonctions IP67, FGS et BGS
Background supression - PANASONIC > EQ500 Long range background supression photoelectric sensors - PANASONIC
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲| Numéro de produit | EQ-511 |
| Numéro de pièce | EQ-511 |
| produit | Capteur photoélectrique réfléchissant à portée réglable |
| Détails | Tension continue |
| Nom du produit | Capteur photoélectrique réfléchissant à plage réglable EQ-500 |
| Article | Spécifications |
|---|---|
| Numéro de produit | EQ-511 |
| Numéro de pièce | EQ-511 |
| Conformité à la directive sur le marquage CE | Directive CEM, directive RoHS |
| Plage réglable | 0,2 à 2,5 m 0,656 à 8,202 pieds (Remarque 1) La plage de réglage correspond à la plage de détection maximale qui peut être réglée à l’aide du régulateur de distance. Le capteur peut également détecter un objet à 0,1 m0,328 pied, ou plus. (Remarque 2) La plage de réglage, la plage de détection et l’hystérésis sont spécifiées pour le papier blanc non brillant (200 x 200 mm7.874 x 7.874 pouces) en tant qu’objet. |
| Portée de détection (à la distance de réglage maximale) | 0,1 à 2,5 m 0,328 à 8,202 pieds (Remarque) La plage de réglage, la plage de détection et l’hystérésis sont spécifiées pour le papier blanc non brillant (200 x 200 mm7.874 x 7.874 pouces) en tant qu’objet. |
| Hystérésis | 10 % ou moins de la distance de fonctionnement (Remarque) La plage de réglage, la plage de détection et l’hystérésis sont spécifiées pour le papier blanc non brillant (200 x 200 mm, 7,874 x 7,874 pouces) en tant qu’objet. |
| Tension d’alimentation | 12 à 24 V CC ±10 % Ondulation P-P 10 % ou moins |
| Consommation d’énergie / de courant | 45 mA ou moins |
| Sortie | Transistor à collecteur ouvert NPN - Courant d’absorption maximal : 100 mA - Tension appliquée : 30 V CC ou moins (entre la sortie et 0 V) - Tension résiduelle : 1 V ou moins (à 100 mA de courant de prise), 0,4 V ou moins (à 16 mA de courant de descente) Transistor à collecteur ouvert PNP - Courant source maximum : 100 mA - Tension appliquée : 30 V DC ou moins (entre la sortie et +V) - Tension résiduelle : 1 V ou moins (à 100 mA de courant de source), 0,4 V ou moins (à 16 mA de courant de source) |
| Sortie :Fonctionnement de sortie | Commutable soit Detection-ON soit Detection-OFF |
| Sortie :Protection contre les courts-circuits | Incorporé |
| Temps de réponse | 2 ms ou moins |
| Indicateur de fonctionnement | LED orange (s’allume lorsque la sortie est allumée) |
| Indicateur de stabilité | LED verte (s’allume dans des conditions de fonctionnement stables) |
| Ajusteur de distance | Dispositif de réglage mécanique à 2 tours avec indicateur |
| Mode de détection | Fonction BGS ou FGS commutable |
| Fonction de minuterie | - |
| Fonction de prévention automatique des interférences | Incorporé (Remarque) Notez que la détection peut être instable en fonction des conditions de montage ou de l’objet détecté. Dans l’état où ce produit est monté, assurez-vous de vérifier le fonctionnement avec l’objet de détection réel. |
| Protection | IP67 (IEC) |
| Température ambiante | –20 à +55 °C–4 à +131°F(Aucune condensation ou givrage de rosée n’est autorisé), Stockage : –30 à +70 °C–22 à +158°F |
| Humidité ambiante | 35 à 85 % HR, Stockage: 35 à 85 % HR |
| Éclairement ambiant | Lumière incandescente : 3 000 Lx ou moins au niveau de la face réceptrice de lumière |
| Résistance à la tension | 1 000 V CA pendant une minute entre tous les terminaux d’alimentation connectés ensemble et le boîtier |
| Résistance d’isolation | 20 MOhm , ou plus, avec un megger 250 V DC entre toutes les bornes d’alimentation connectées ensemble et le boîtier |
| Résistance aux vibrations | Fréquence de 10 à 55 Hz, 1,5 mm0,059 podouble amplitude dans les directions X, Y et Z pendant deux heures chacune |
| Résistance aux chocs | 500 m/s2accélération (50 G environ) dans les directions X, Y et Z trois fois chacune |
| Élément émetteur | LED infrarouge (longueur d’onde d’émission maximale : 855 nm0,034 millionmodulé) |
| Élément récepteur | Photodiode à 2 segments |
| matériel | Boîtier : ABS Couverture avant : Polycarbonate Couvercle de l’écran : Polycarbonate |
| Méthode de connexion | Connexion par borne à visser |
| câble | Convient pour les câbles ronds φ9 à φ11 mmφ0.354 à φ0.433 po |
| Longueur du câble | Longueur totale jusqu’à 100 m328,084 piest possible avec 0,3 mm2, ou plus, câble de taxi. |
| poids | Poids net : 85 g env. |
| accessoire | Tournevis de réglage : 1 pièce |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF CATALOGUE PANASONIC FR .pdf | 15 Mbytes |
|
| Fiche technique 1: EQ511 - EQ511 | EQ-511 | 1 Mbytes |
|
