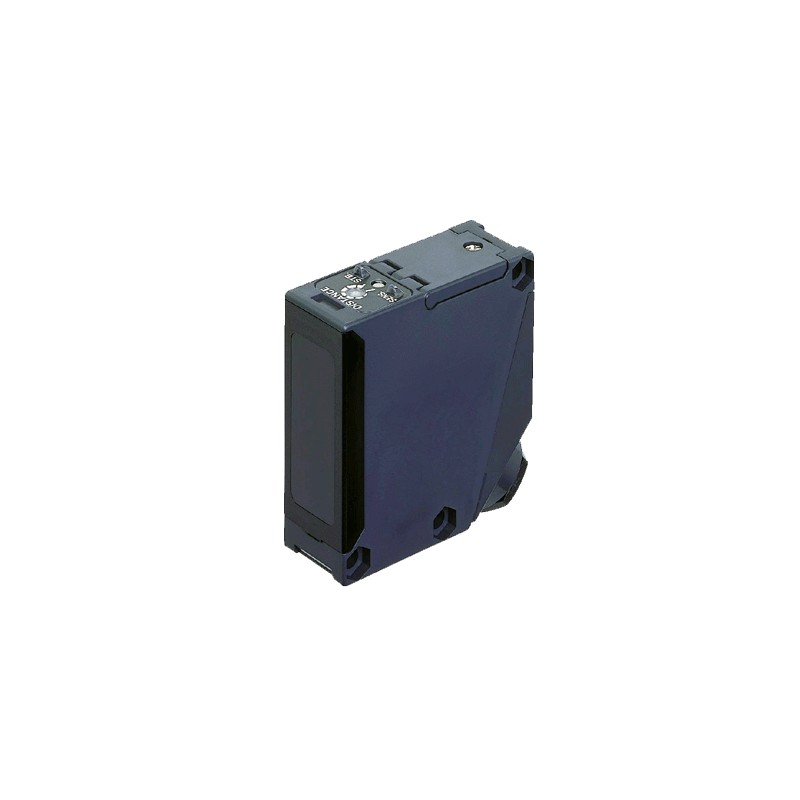

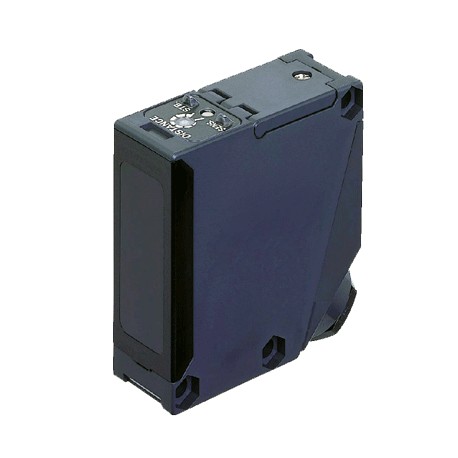

UEQ511-T EQ511 EQ-511 PANASONIC Trigonometriche diffusa riflettente tipo di 2,5 m, NPN/ PNP, tipo morsetto a..
UEQ511-T
EQ511
EQ-511
PANASONIC
Trigonometriche diffusa riflettente tipo di 2,5 m, NPN/ PNP, tipo morsetto a Vite
Sensore fotoelettrico trigonometrico, rilevamento diretto con soppressione dello sfondo e lungo raggio, 2,5 m, alimentazione 12-24 V CC, uscita NPN/PNP selezionabile, funzioni IP67, FGS e BGS
Background soppressione - PANASONIC > EQ500 lungo raggio sfondo Interdizione sensori fotoelettrici - PANASONIC
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PANASONIC
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| Numero prodotto | EQ-511 |
| Codice prodotto | EQ-511 |
| prodotto | Sensore fotoelettrico riflettente a portata regolabile |
| Dettagli | Tensione DC |
| Nome del prodotto | EQ-500 Sensore fotoelettrico riflettente a portata regolabile |
| Articolo | Indicazioni |
|---|---|
| Numero prodotto | EQ-511 |
| Codice prodotto | EQ-511 |
| Conformità alla direttiva sulla marcatura CE | Direttiva EMC, Direttiva RoHS |
| Intervallo regolabile | Da 0,2 a 2,5 m Da 0.656 a 8.202 piedi (Nota 1) Il campo regolabile rappresenta il campo di rilevamento massimo che può essere impostato con il regolatore di distanza. Il sensore può anche rilevare un oggetto a 0,1 m0.328 piedi, o più, lontano. (Nota 2) L'intervallo, l'intervallo di rilevamento e l'isteresi regolabili sono specificati per la carta bianca non lucida (200 x 200 mm7.874 x 7.874 pollici) come oggetto. |
| Distanza di commutazione (alla massima distanza di impostazione) | Da 0,1 a 2,5 m Da 0.328 a 8.202 piedi (Nota) L'intervallo, l'intervallo di rilevamento e l'isteresi regolabili sono specificati per la carta bianca non lucida (200 x 200 mm7.874 x 7.874 pollici) come oggetto. |
| Isteresi | 10% o meno della distanza operativa (Nota) L'intervallo regolabile, l'intervallo di rilevamento e l'isteresi sono specificati per la carta bianca non lucida (200 x 200 mm, 7,874 x 7,874 pollici) come oggetto. |
| Tensione di alimentazione | Da 12 a 24 V CC ±10% di ondulazione P-P 10% o inferiore |
| Consumo di potenza/corrente | 45 mA o inferiore |
| Uscita | Transistor a collettore aperto NPN - Corrente massima di dissipazione: 100 mA - Tensione applicata: 30 V CC o inferiore (tra uscita e 0 V) - Tensione residua: 1 V o inferiore (con corrente di dissipazione di 100 mA), 0,4 V o inferiore (con corrente di dissipazione di 16 mA) PNP Open Collector Transistor - Corrente di alimentazione massima: 100 mA - Tensione applicata: 30 V CC o inferiore (tra uscita e +V) - Tensione residua: 1 V o inferiore (a 100 mA di corrente sorgente), 0,4 V o inferiore (a 16 mA di corrente sorgente) |
| Output: Operazione di output | Commutabile tramite rilevamento ON o rilevamento OFF |
| Uscita: protezione da cortocircuito | Registrato |
| Tempo di risposta | 2 più o meno |
| Indicatore di funzionamento | LED arancione (si accende quando l'uscita è attiva) |
| Indicatore di stabilità | LED verde (si accende in condizioni operative stabili) |
| Regolatore di distanza | Regolatore meccanico a 2 giri con indicatore |
| Modalità di rilevamento | Funzione BGS o FGS commutabile |
| Funzione timer | - |
| Funzione di prevenzione automatica delle interferenze | Registrato (Nota) Si noti che il rilevamento può essere instabile a seconda delle condizioni di montaggio o dell'oggetto rilevante. Nelle condizioni in cui è montato questo prodotto, assicurarsi di verificare il funzionamento con l'oggetto di rilevamento effettivo. |
| protezione | IP67 (IEC) |
| Temperatura | Da -20 a +55 °CDa –4 a +131°F(La condensazione di rugiada e la formazione di ghiaccio non sono consentite), Conservazione: da –30 a +70 °CDa –22 a +158°F |
| Umidità | Da 35 a 85% di umidità relativa, stoccaggio: da 35 a 85% di umidità relativa |
| Illuminamento ambientale | Luce a incandescenza: 3.000 Lx o meno sulla faccia che riceve la luce |
| Resistenza di tensione | 1.000 V CA per un minuto tra tutti i terminali di alimentazione collegati e l'alloggiamento |
| Resistenza all'isolamento | 20 MOhm, o più, con megger a 250 V CC tra tutti i terminali di alimentazione collegati tra loro e l'alloggiamento |
| Resistenza alle vibrazioni | Frequenza da 10 a 55 Hz, 1,5 mm0.059 indoppia ampiezza nelle direzioni X, Y e Z per due ore ciascuna |
| Resistenza agli urti | 500 m/s2accelerazione (circa 50 G) nelle direzioni X, Y e Z tre volte ciascuna |
| Elemento di emissione | LED a infrarossi (lunghezza d'onda massima di emissione: 855 nm0,034 mila, modulato) |
| Elemento ricevitore | Fotodiodo a 2 segmenti |
| materiale | Custodia: ABS Coperchio frontale: Policarbonato Copertura dello schermo: policarbonato |
| Metodo di connessione | Collegamento terminale a vite |
| cavo | Adatto per filo tondo da φ9 a φ11 mmda φ0,354 a φ0,433 pollici |
| Lunghezza cavo | Lunghezza totale fino a 100 m328.084 piediPossibile con 0,3 mm2, o più, cavo della cabina. |
| peso | Peso netto: 85 g circa |
| accessorio | Cacciavite di regolazione: 1 pz. |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF CATALOGUE PANASONIC EN .pdf | 15 Mbytes |
|
| Datasheet 1: EQ511 - EQ511 | EQ-511 | 1 Mbytes |
|
