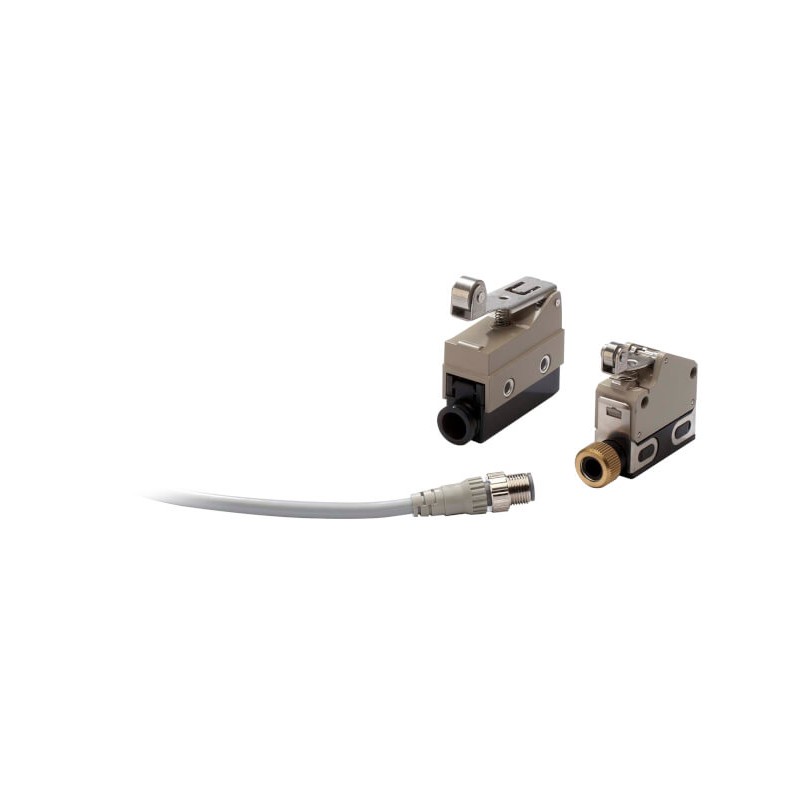

SHL-W55 SHLN2700M 111619 OMRON Palanca corta IP67 Miniatura

Final de carrera miniatura
SHL
Final de carrera miniatura
(medidas 48 x 17,5 x 45 mm) con altas propiedades de sellado
• Interruptor básico con resorte helicoidal integrado alojado en una carcasa rígida de aleación de zinc presofundido que ofrece una larga vida útil y una gran precisión.
• Requiere prácticamente la misma fuerza de funcionamiento que el interruptor de precisión básico tradicional
(2,35 a 3,92 N).
• Modelo con terminales moldeados disponible.
• Modelo con indicador de operación también disponible.
Estructura de la referencia
■ Composición de la referencia
Modelos estándar
SHL-@55-@
1 2
1. Actuador
D :Émbolo
Q: Émbolo para montaje en panel
Q22: Émbolo con roldana para montaje en panel
Q21: Émbolo con roldana girada 90º para montaje en panel
W: Palanca con resorte corta
W1: Palanca con resorte
W2: Palanca con roldana con resorte corta
W21: Palanca con roldana con resorte
W3: Palanca con roldana con resorte corta de acción unidireccional
W31: Palanca con roldana con resorte de acción unidireccional
2. Corriente nominal
Nada: Estándar
01: Microcarga
Nota: Consulte Modelos con terminales moldeados en la página 110.
Final de carrera miniatura SHL K-103
