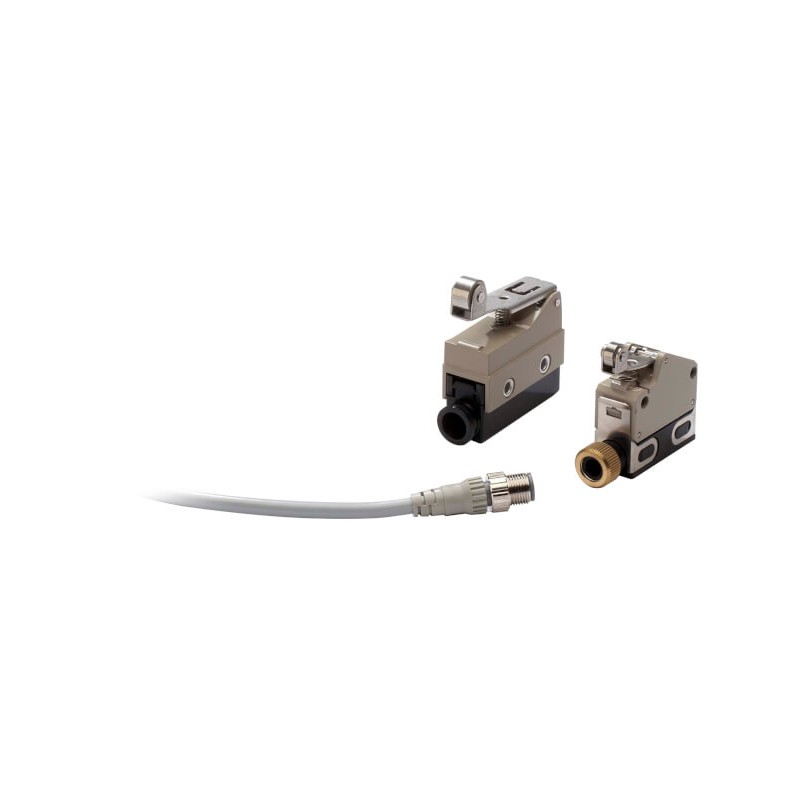

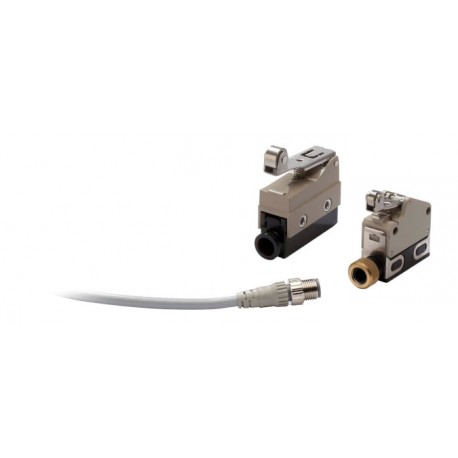

SHL-W55 SHLN2700M SHLW55 OMRON Kurzen hebel IP67 Miniatur

Gekapselter Schalter
SHL
Gekapselter Subminiaturschalter (Abmessungen 48 x 17,5 x 45 mm) mit hoher Dichtigkeit
• Der in einem robustem Gehäuse aus Zinkdruckguss untergebrachte Schraubenfeder-Basisschalter bietet lange Lebensdauer und hohe Präzision.
• Benötigt annähernd dieselbe Betätigungskraft wie herkömmliche Präzisions-Basisschalter (2,35 bis 3,92 N).
• Ausführung mit vergossenen Klemmen erhältlich.
• Ausführung mit Betriebsanzeige ebenfalls erhältlich.
Aufbau der Modellnummer
■ Bestellschlüssel
Standardmodelle
SHL-@55-@
1 2
1. Betätiger
D: Stiftstößel
Q: Stiftstößel, Frontplatteneinbau Q22: Rollenstößel, Frontplatteneinbau Q21: Querrollenstößel, Frontplatteneinbau W: Kurzer Flachhebel
W1: Flachhebel
W2: Kurzer Rollenflachhebel
W21: Rollenflachhebel
W3: Kurzer Einweg-Rollenflachhebel
W31: Einweg-Rollenflachhebel
2. Nennstrom
Leer: Standard
01: Mikrolast
Hinweis: Auf Seite 53 finden Sie Informationen zu Ausführungen mit vergossenen Klemmen.
Bestellinformationen
■ Bestellbezeichnung
Stößel
Betätiger Standardmodell Mikrospannung
SHL-D55 SHL-D55-01
Eingebauter Stößel
Eingebauter Rollenstößel
Eingebauter Schrägrollenstößel
Kurzer Flachhebelbetätiger
SHL-Q55 SHL-Q55-01
SHL-Q2255 SHL-Q2255-01
SHL-Q2155 SHL-Q2155-01
SHL-W55 SHL-W55-01
Gekapselter Schalter SHL F-45
