2170431 ETHERLINE P EC FLEX Cat.5e LAPP ETHERLINE P EC FLEX Cat.5e

Beneficios

• Puede emplearse en entornos severos con Ethernet Industrial
• Apto para utilización en locales secos o mojados.
• Menor necesidad de espacio

Ámbito de uso

• Válido para aplicaciones de EtherCAT y EtherNet/IP
• Para aplicación flexible (conductor de 7 hilos trenzados)
• Muchas aplicaciones con Industrial Ethernet, p. ej.: instalación fija y uso flexible.
• Para el cableado interno de instalaciones eléctricas y electrónicas en cuadros y armarios
• Para latiguillos (máx. 60 m)

Características de producto

• Versión en PUR (poliuretano) con mayor robustez, resistencia a los rayos UV y libre de halógenos
• El apantallamiento doble de alta calidad garantiza una elevada seguridad de transmisión en áreas sujetas a cargas electromagnéticas

Normas de referencia / Aprobaciones

• Certificación: UL/CSA tipo CMX conforme con UL 444 y CSA C22.2 núm.. 214
• No propagador de la llama, conforme a UL VW1/CSA FT1.

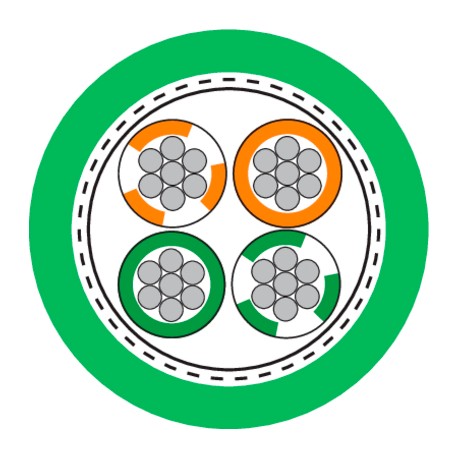

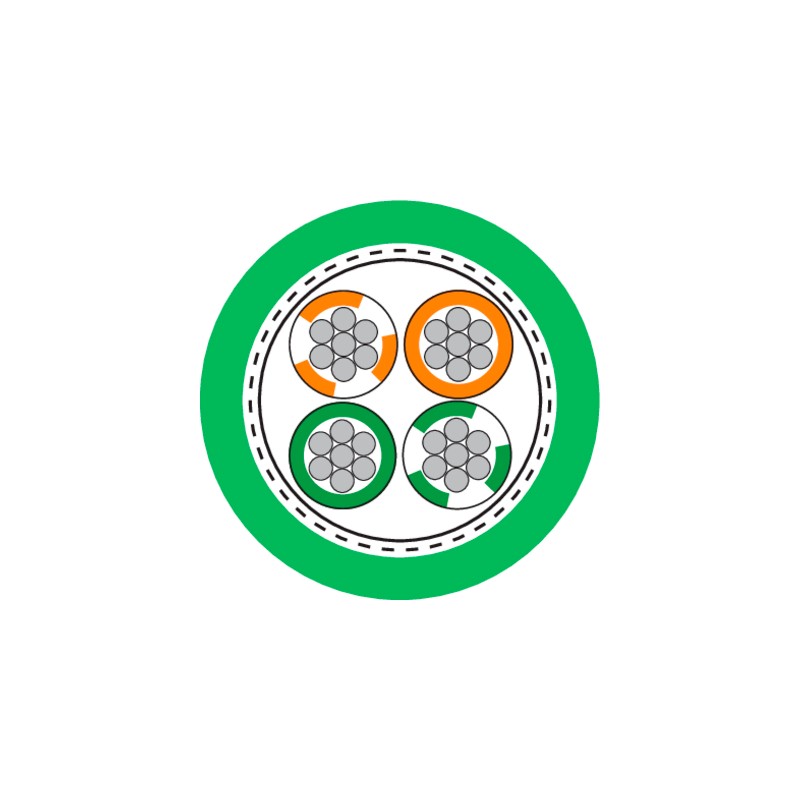

Composición de producto

• Conductor estañado trenzado de 7 hilos
• Aislamiento de polietileno (PE)
• Códigos de color del aislante: naranja/blanco-naranja; verde/blanco-verde
• Cuadrete en estrella
• SF/UTP: pantalla global de trenza de cobre estañado y cinta de aluminio
• Material aislante de PVC o PUR
• Color: verde (parecido al RAL 6018)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descripción de clase ETIM 5.0: Cable de datos

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cable de datos

Tensión de cresta de trabajo

• máx. 100 V (no apto para uso en alimentación)

Radio de curvatura mínimo

• Instalación fija: 4 x diámetro exterior
• Flexión: 8 x diámetro exterior

Impedancia característica

• Nom. 100 Ohm según IEC 61156-6

Rango de temperaturas

• Cable con cubierta de PVC Instalación fija: de -30°C a +80°C Móvil: de -5°C a +50°C
• Cable con cubierta de PUR Instalación fija: de -40°C a +80°C Móvil: de -30°C a +50°C
