2170431 ETHERLINE P EC FLEX Cat.5e LAPP Cabo blindado Ethernet Industriale Cat. 5

Vantagens

• Uso para Ethernet industrial em ambientes industriais rigorosos
• Uso em espaços secos ou úmidos
• Ocupa pouco espaço

Âmbitos de aplicação

• adequado para aplicações EtherCAT e EtherNet/IP
• Para aplicações flexíveis (Cordão de 7 fios)
• Muitas aplicações com Ethernet Industrial, i.e. instalação fixa e uso flexível.
• Para a fiação interna de componentes elétricos e eletrônicos em painéis de controle
• Apenas para aplicações de interconexão (máx. 60 m)

Características do produto

• Versão PUR (Poliuretano) com robustez aumentada, resistência UV e livre de halogênio
• Cumpre as exigências de acordo com Cat. 5e e Classe D
• A blindagem dupla de elevada qualidade garante uma elevada segurança de transmissão em áreas com carga eletromagnética

Referências às normas / Aprovações

• Certificação: UL/CSA tipo CMX em conformidade com UL 444 e CSA C22.2 no. 214
• Retardante de chama de acordo com UL VW1 / CSA FT1

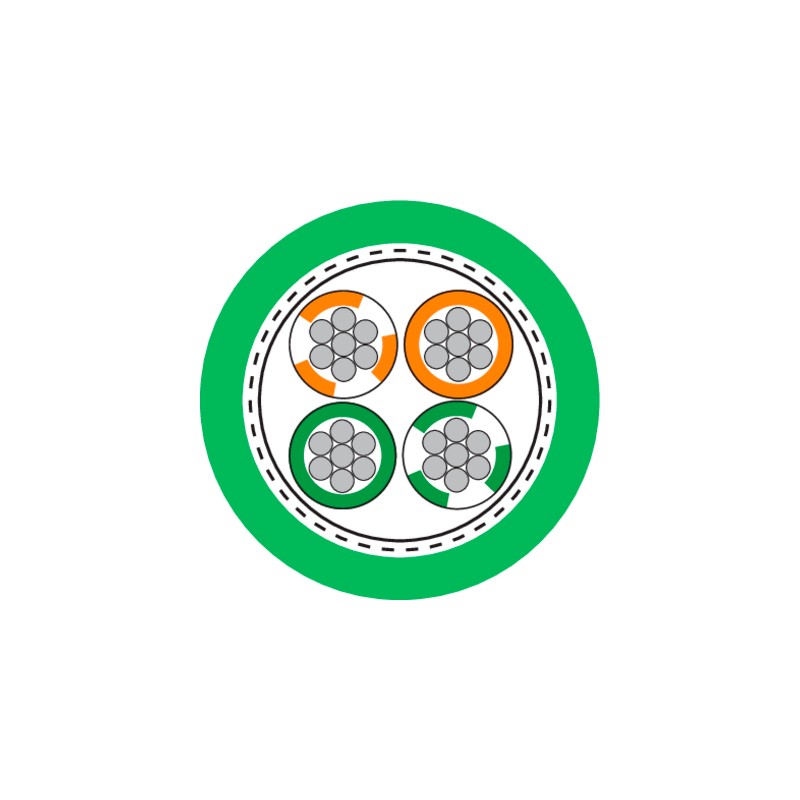

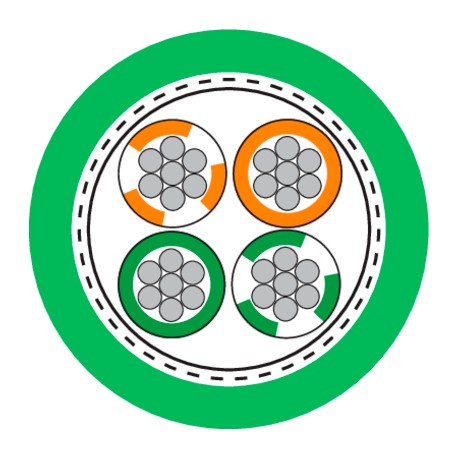

Projeto do produto

• Condutor em cordão de 7 fios estanhado
• Isolação do condutor: polietileno (PE)
• codificação pela cor da isolação: laranja/branco-laranja; verde/branco verde
• Em formato de estrela quadrante
• SF/UTP: Blindagem coletiva em folha de alumíno e em trança de cobre estanhado
• Material de revestimento em PVC ou PUR
• Cor: verde (similar a RAL 6018)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Descrição da classe: Cabo de dados

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000830
• Descrição da classe ETIM 6.0: Cabo de dados

Tensão de pico de operação

• máx. 100 V (não adequado para aplicações de potência)

Raio de flexão mínimo

• Instalação fixa: 4 x diâmetro externo
• Flexão: 8 x diâmetro externo

Impedância característica

• 100 Ω ± 15%

Faixa de temperatura

• Cabo com cobertura de PVC Instalação fixa: -30°C a +80°C Móvel: -5°C a +50°C
• Cabo com cobertura de PUR Instalação fixa: -40 °C a +80 °C Móvel -30°C a +50 °C
