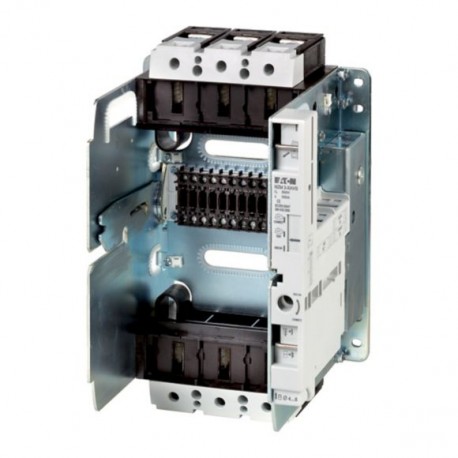

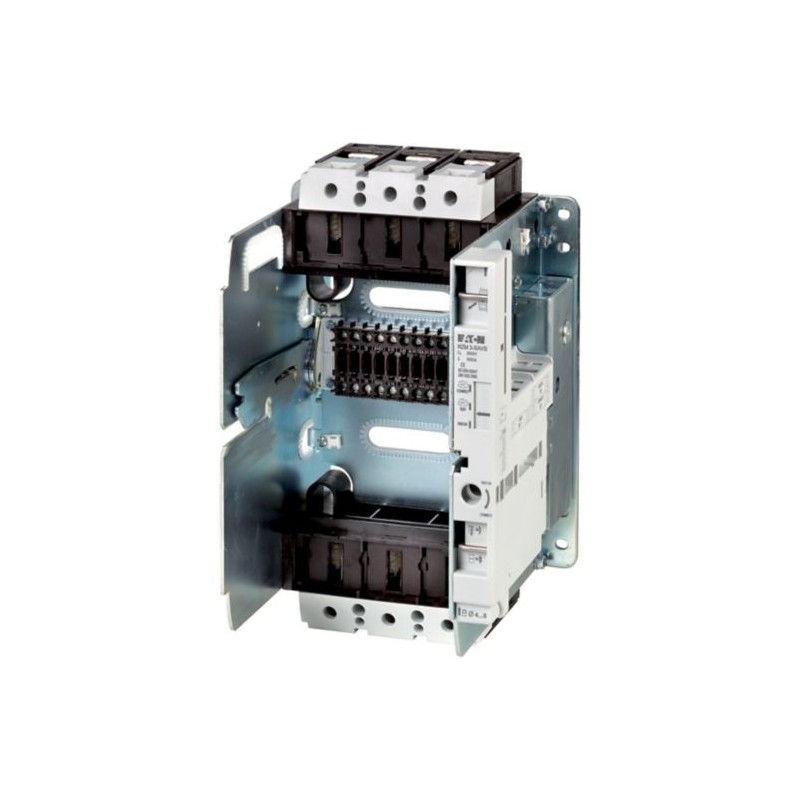

NZM4-XAVS 266713 Y7-266713 EATON ELECTRIC Zócalo, 3P, 1600A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZM4-XAVS 266713 Y7-266713 EATON ELECTRIC Zócalo, 3P, 1600A

NZM4-XAVS

266713

Y7-266713

EATON-MOELLER

Zócalo, 3P, 1600A

Eaton Moeller series NZM - Molded Case Circuit Breaker. Socket base, 3p, 1600A

Accesorios opcionales para la serie de interruptores automáticos NZM ofrece una amplia gama de posibilidades de aplicación para su uso en todo el mundo. Los grupos funcionales modulares hacen que el montaje sea flexible y sencillo. Nota: para el disyuntor NZM y el disyuntor N. No aprobado por UL/CSA. No para Ue > 690 V. Para interruptores con aplicación de retiro. También para reservar plazas. 3 posiciones: retraído, prueba, desconectado. La indicación de posición es mecánica con punteros. Posibilidad de indicación eléctrica adicional con contactos auxiliares. Un contacto N/O o N/C M22-(C)K01 o M22-(C)K10 cada uno por posición. Alternativamente contactos dobles M22-CK . Completamente con unidad de enchufe de circuito de control. Todas las conexiones de interruptores auxiliares (HIA, HIN, HIV) y liberadores de voltaje a las unidades de enchufe del circuito de control ya están presentes. Máxima utilización: 3 contactos HIN, 2 contactos HIA, 2 contactos VIH. No se puede combinar con el juego de adaptadores NZM4/NZM14 (NZM4-XSAS14-..) o N(ZM)4/N(ZM)12. Se puede utilizar para: NZM4, N4

Más detalles


Componentes industriales de baja tensión > Base para disyuntores

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $1,571.79
Precio unitario: $1,571.79
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series NZM plug-in unit
Catalog Number
266713
EAN
4015082667139
Product Length/Depth
509 mm
Product Height
295 mm
Product Width
250 mm
Product Weight
17.28 kg
Compliances
IEC
RoHS conform
Certifications
IEC/EN 60947
Model Code
NZM4-XAVS

Datos técnicos - eléctricos

Electrical connection type of main circuit
Screw connection
Isolation
500 V AC (between auxiliary contacts and main contacts)
300 V AC (between the auxiliary contacts)
Direction of incoming supply
As required

Datos técnicos - comunicación

Electrical connection type of main circuit
Screw connection
Isolation
500 V AC (between auxiliary contacts and main contacts)
300 V AC (between the auxiliary contacts)
Direction of incoming supply
As required

Datos técnicos - mecánicos

Mounting Method
Withdrawable
Mounting position
Vertical
Degree of protection
IP2X (in the area of the plug-in area)
Protection against direct contact
Finger and back-of-hand proof to VDE 0106 part 100
Shock resistance
15 g (half-sinusoidal shock 11 ms)
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

ETIM for 266713 Interruptores de baja tensión (EC002043)
Característica Valor
Corriente nominal In (EF008250) 1488 A
Número de polos (EF001391) 3
Ejecución como adaptador de barra colectora (EF006965) No
Ejecución como dispositivo incorporado (EF006954) Sí
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-XAVS Y7-266713 266713 ES_266473.pdf 2 Mbytes NZM4-XAVS Y7-266713 266713 ES_266473.pdf
