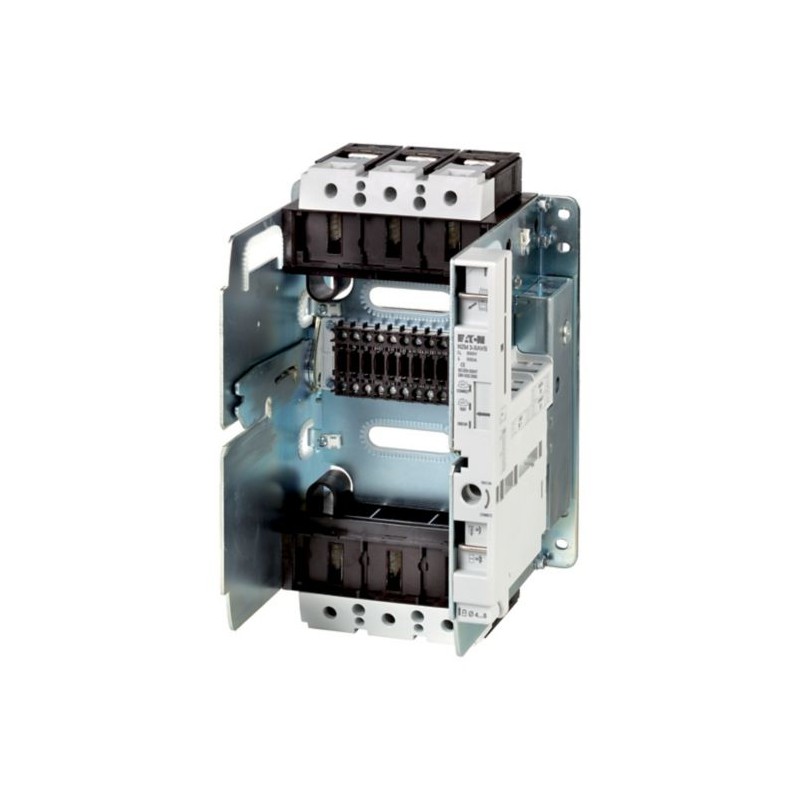

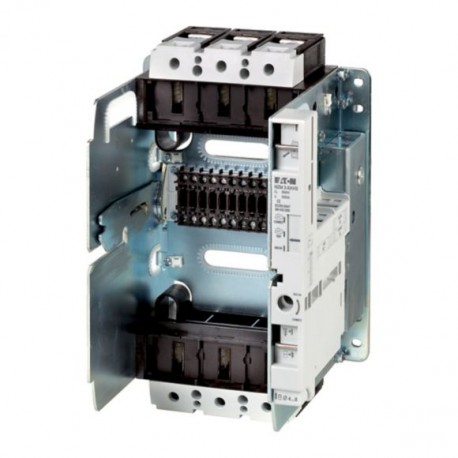

NZM4-XAVS 266713 Y7-266713 EATON ELECTRIC Berceau, 3p, 1600A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM4-XAVS 266713 Y7-266713 EATON ELECTRIC Berceau, 3p, 1600A

NZM4-XAVS

266713

Y7-266713

EATON-MOELLER

Berceau, 3p, 1600A

NZM4-XAVS

Eaton Moeller series NZM - Molded Case Circuit Breaker. Socket base, 3p, 1600A

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète de possibilités d’application pour une utilisation dans le monde entier. Les groupes fonctionnels modulaires rendent le montage flexible et simple. Remarque : pour le disjoncteur NZM et le disjoncteur N. Non approuvé UL/CSA. Pas pour Ue > 690 V. Pour les interrupteurs avec application de retrait. Aussi pour les places de réserve. 3 positions : rétracté, test, déconnecté. L’indication de la position est mécanique avec des aiguilles. Indication électrique supplémentaire avec contacts auxiliaires possible. Un contact N/O ou N/F M22-(C)K01 ou M22-(C)K10 chacun par position. Alternativement contacts doubles M22-CK . Entièrement avec unité de prise de circuit de commande. Tous les raccordements des interrupteurs auxiliaires (HIA, HIN, HIV) et les déclencheurs de tension aux unités de prise du circuit de commande sont déjà présents. Utilisation maximale : 3 contacts HIN, 2 contacts HIA, 2 contacts VIH. Ne peut pas être combiné avec le jeu d’adaptateurs NZM4/NZM14 (NZM4-XSAS14-..) ou N(ZM)4/N(ZM)12. Peut être utilisé pour : NZM4, N4

Plus de détails


Appareillage industriel basse tension > Socle pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $1,552.99
Prix unitaire: $1,552.99
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM plug-in unit
Catalog Number
266713
Model Code
NZM4-XAVS
EAN
4015082667139
Product Length/Depth
509 mm
Product Height
295 mm
Product Width
250 mm
Product Weight
17.28 kg
Compliances
IEC
RoHS conform
Certifications
IEC/EN 60947

Spécifications du produit

Type
AccessoryExtension base for basic unit
Features
Version as built-in device
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
NZM4
Mounting Method
Withdrawable
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Equipment heat dissipation, current-dependent
76.8 W
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
70 °C
Ambient storage temperature - min
40 °C
Nominal current
1488 A
Protection against direct contact
Finger and back-of-hand proof to VDE 0106 part 100
Terminal equipment included
Screw connection
Isolation
500 V AC (between auxiliary contacts and main contacts)
300 V AC (between the auxiliary contacts)
Degree of protection
IP2X (in the area of the plug-in area)
Direction of incoming supply
As required
Electrical connection type of main circuit
Screw connection
Mounting position
Vertical
Number of poles
Three-pole
Shock resistance
15 g (half-sinusoidal shock 11 ms)

ETIM for 266713 Appareillage industriel basse tension (EC002043)
Caractéristique Valeur
Courant assigné In (EF008250) 1488 A
Nombre de pôles (EF001391) 3
Finition adaptateur de barres collectrices (EF006965) Non
Finition appareil encastré (EF006954) Oui
Type de raccordement du circuit principal (EF006819) Borne à vis

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-XAVS Y7-266713 266713 ES_266473.pdf 2 Mbytes NZM4-XAVS Y7-266713 266713 ES_266473.pdf
