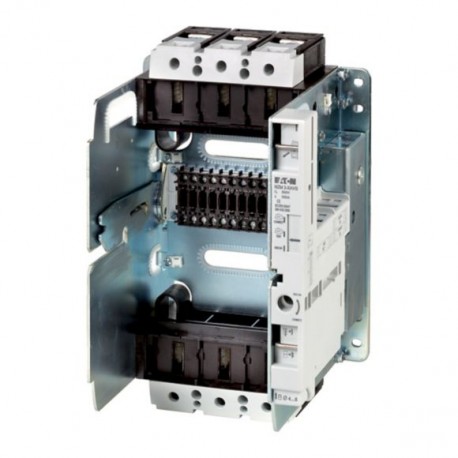

NZM4-XAVS 266713 EATON ELECTRIC Ausfahrsockel, 3p, 1600A
NZM4-XAVS
266713
EATON-MOELLER
Ausfahrsockel, 3p, 1600A
Niederspannungsschaltgeräte > Sockel für Leistungsschalter
Leistungsschalter NZM Zubehör
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Mehr Infos
▲Ausfahrsockel, 3p, 1600A
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Für Leistungsschalter NZM und Lasttrennschalter N. Nicht UL/CSA-approbiert. Nicht für Ue > 690V. Für Schalter mit Ausfahreinsatz. Auch für Reserveplätze. 3 Stellungen: Eingefahren, Test, Ausgefahren. Die Stellungen werden mechanisch durch Zeiger angezeigt. Zusätzlich elektrische Anzeige mittels Hilfskontakten möglich. Je Stellung je ein Öffner oder Schließer M22-(C)K01 oder M22-(C)K10. Alternativ auch Doppelkontakte M22-CK.. Komplett mit Hilfsleitersteckvorrichtung. Sämtliche Verbindungen von Hilfsschaltern (HIA, HIN, HIV) und Spannungsauslösern U/A zur Hilfsleitersteckvorrichtung sind bereits vorhanden. Maximale Belegung: 3 Kontakte HIN, 2 Kontakte HIA, 2 Kontakte HIV. Nicht kombinierbar mit Adaptersatz NZM4/NZM14 (NZM4-XSAS14-..) oder N(ZM)4/N(ZM)12. Verwendbar für: NZM4, N4
Lieferprogramm
Sortiment
Zusatzausrüstung
Zubehör
Ausfahrsockel für Grundgerät
Norm/Zulassung
IEC
Einbautechnik
Ausfahrtechnik
Baugröße
NZM4
Beschreibung
Ausfahrsockel zur Verwendung mit Grundgeräten NZM…-AVE der jeweiligen Baugröße
Polzahl
3-polig
Standardausrüstung
Schraubanschluss
Technische Daten
Allgemeines
Normen und Bestimmungen
IEC/EN 60947, VDE 0660
Berührungsschutz
finger- und handrückensicher nach VDE 0106 Teil 100
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
UmgebungstemperaturUmgebungstemperatur Lagerung
- 40 - + 70 °C
Betrieb
-25 - +70 °C
Schockfestigkeit (Halbsinusstoß 10 ms) nach IEC 60068-2-27
15 (Halbsinusstoß 11 ms) g
Sichere Trennung nach EN 61140zwischen Hilfskontakten und Hauptstrombahnen
500 V AC
Sichere Trennung nach EN 61140zwischen den Hilfskontakten
300 V AC
Einbaulage
Vertikal
Energie-Einspeiserichtung
nach Bedarf
Schutzart
Gerät
IP2X (im Bereich des Ausfahrbereichs)
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
76.8 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 9.0
Low-voltage industrial components (EG000017) / Sockel für Leistungsschalter (EC002043)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Sockel für Leistungsschalter (ecl@ss13-27-37-04-22 [ACN955016])
Bemessungsstrom In
1488 A
Polzahl
3
Ausführung als Sammelschienenadapter
nein
Ausführung als Einbaugerät
ja
Anschlussart Hauptstromkreis
Schraubanschluss
