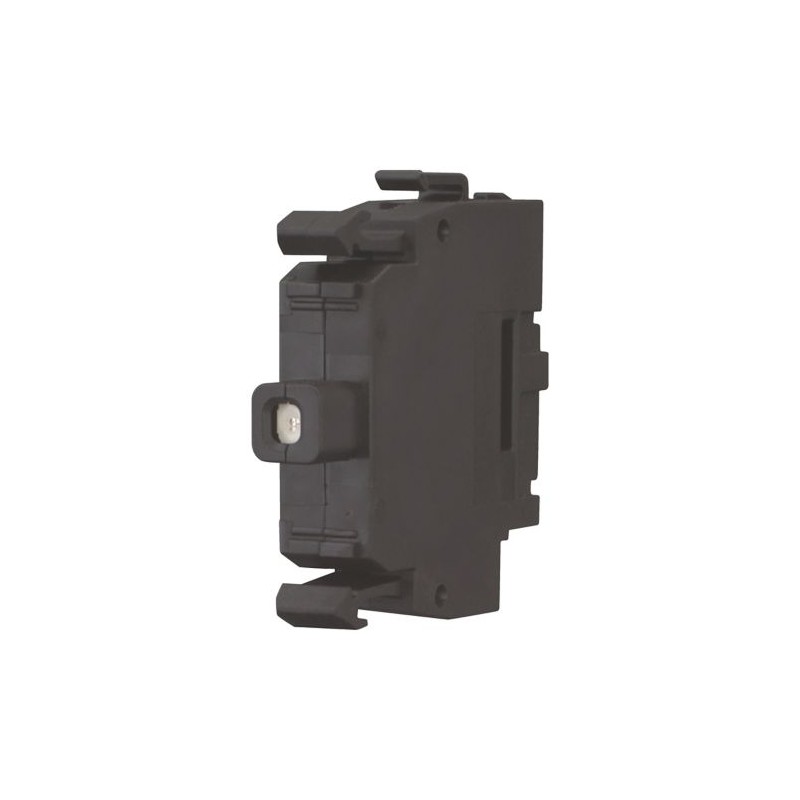

M22-SWD-LED-B 115967 Y7-115967 EATON ELECTRIC Elemento SmartWire-DT LED Azul Montaje frontal Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-SWD-LED-B 115967 Y7-115967 EATON ELECTRIC Elemento SmartWire-DT LED Azul Montaje frontal

M22-SWD-LED-B

115967

Y7-115967

EATON-MOELLER

Elemento SmartWire-DT, LED Azul, Montaje frontal

Eaton Moeller® series M22 LED element, for combination with RMQ-Titan operating elements M22-..., Front fixing, blue

Elemento LED, Fijación: Fijación frontal, Conexión a SmartWire-DT: sí

Más detalles


Componentes industriales de baja tensión > Bloque de portalámparas para dispositivos de mando y señalización

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $22.31
Precio unitario: $22.31
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Elemento LED M22 de la serie Moeller® de Eaton
N.º de catálogo
115967
EAN
4015081157075
Longitud/profundidad de producto
45 mm
Altura del producto
42 mm
Anchura del producto
10 mm
Peso del producto
0.009 kg
Certificación(es)
UL
UL File No.: E29184
IEC/EN 61131-2
CSA
CSA File No.: 2324643
EN 50178
UL Category Control No.: NKCR
CSA Class No.: 3211-07
Código de modelo
M22-SWD-LED-B

Features & Functions

Equipado con:
Fuente de luz
Funciones
Para combinar con los elementos de mando RMQ-Titan M22-...
Color de luz
Azul

General

Grado de protección
IP20
Categoría de sobretensión
No se aplica
Grado de contaminación
2
Tipo de tensión
CC

Ambient conditions, mechanical

Aceleración constante
1 g, 8,4 - 150 Hz, según IEC/EN 61131-2, vibraciones
Amplitud constante
3,5 mm, 5 - 8,4 Hz, según IEC/EN 61131-2, vibraciones
Caída y vuelco
Altura de caída de 50 mm, caída según IEC/EN 60068-2-31
Altura de caída (IEC/EN 60068-2-32) - máx.
0.3 m
Posición de montaje
Según se requiera
Resistencia a impactos
15 g, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 11 ms, 9 impactos

Climatic environmental conditions

Temperatura ambiente de funcionamiento - mín.
-30 °C
Temperatura ambiente de funcionamiento - máx.
70 °C
Temperatura ambiente de almacenamiento - mín.
-40 °C
Condiciones ambientales
Condensación: prevenir con medidas adecuadas
Humedad relativa
9 - 95 % (sin condensación, IEC/EN 60068-2-30)

Electro magnetic compatibility

Descarga de aire
8 kV, según IEC 61131-2, nivel 3, ESD
Impulso de ráfaga
2 kV, cable de alimentación, según IEC/EN 61131-2, nivel 3
1 kV, cable SmartWire-DT, según IEC/EN 61131-2, nivel 3
Descarga de contacto
4 kV, según IEC/EN 61131-2, nivel 2, ESD
Campos electromagnéticos
10 V/m a 80 - 1000 MHz (según IEC/EN 61131-2:2008)
1 V/m a 2,0 - 2,7 GHz (según IEC/EN 61131-2:2008)
3 V/m a 1,4 - 2 GHz (según IEC/EN 61131-2:2008)
Interferencia electromagnética radiada
10 V (IEC/EN 61131-2:2008, nivel 3)
Clase de interferencia de radio
Clase A (EN 55011)

Electrical rating

Tensión asignada de empleo (Ue) en AC - máx.
0 V
Tensión asignada de empleo (Ue) en AC - mín.
0 V
Tensión asignada de empleo (Ue) en DC - máx.
30 V
Tensión asignada de empleo (Ue) en CC - mín.
30 V

Communication

Conexión
Conector macho SWD4-8SF2-5 SmartWire-DT
Conexión a SmartWire-DT
Sí
Tipo de conexión
Fijación frontal
SWD: Conector macho, 8 polos
Indicador LED
Indicación de estado de la red SmartWire-DT: LED verde
Estación
Esclavo SmartWire-DT, red SmartWire-DT

Design verification

Disipación térmica del equipo, dependiente de la corriente Pvid
0 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
0 A
Disipación térmica estática, no dependiente de la corriente Pvs
0.3 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 115967 Interruptores de baja tensión (EC000204)
Característica Valor
Transformador integrado (EF001358) false
Con resistencia integrada (EF001399) false
Con fuente de luz (EF005905) true
Con diodo integrado (EF001400) false
Portalámparas (EF000048) None
Tensión de servicio nominal Ue a 50 Hz CA (EF007029) 0 V
Tensión de servicio nominal Ue a 60 Hz CA (EF007030) 0 V
Tensión de servicio nominal Ue a CC (EF007031) 30 V
Tipo de tensión de accionamiento (EF008242) DC
Lámpara (EF002423) LED
Tipo de conexión del circuito auxiliar (EF006820) Flat plug-in connection
Color de las lámparas (EF001402) Blue
Tipo de fijación (EF002442) Front fastening
