M22-SWD-LED-B 115967 M22-SWD-LED-BQ EATON ELECTRIC Elemento funzionale di illuminazione, SmartWire-DT, LED, ..
M22-SWD-LED-B
115967
M22-SWD-LED-BQ
EATON-MOELLER

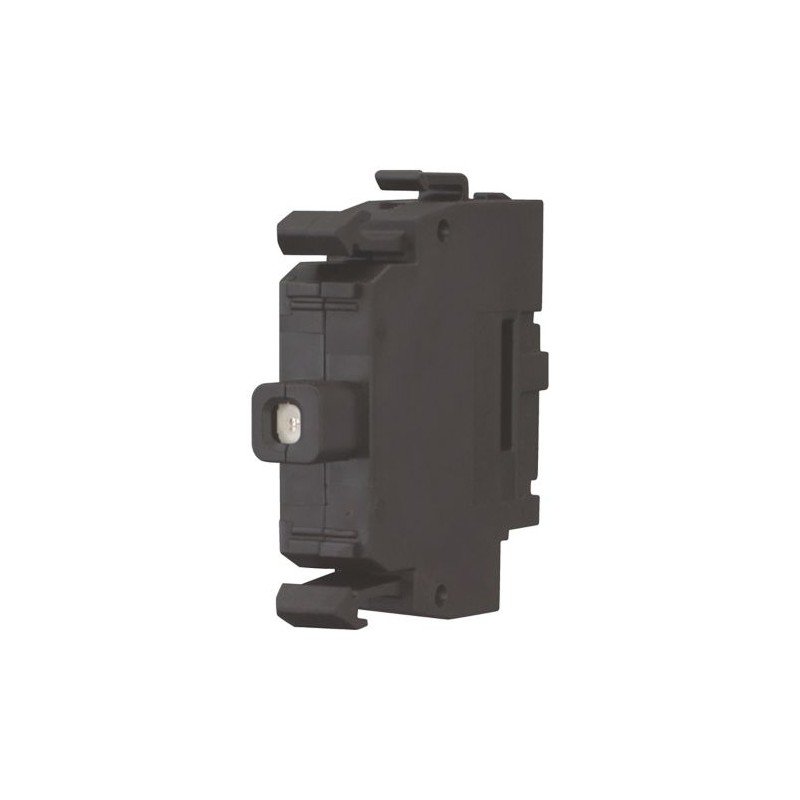

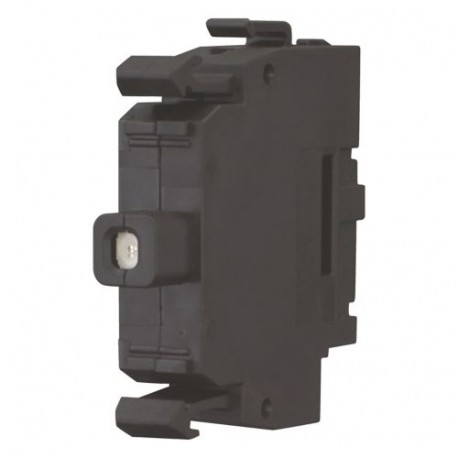

Elemento funzionale di illuminazione, SmartWire-DT, LED, azzurro, fissaggio frontale
apparecchi elettrici a bassa tensione > Portalampada per lampada di controllo circuiti
Ausili di controllo e segnalazione
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Elemento funzionale di illuminazione, SmartWire-DT, LED, azzurro, fissaggio frontale
LED, Tipo di fissaggio: Fissaggio frontale, Collegamento a SmartWire-DT: sì
Programma di fornitura
Assortimento
Accessori
Sotto gamma
Interfacce RMQ SmartWire-DT
Assortimento
Utente SmartWire-DT
Funzione base accessori
Elementi LED
Funzione
per la combinazione con elementi di comando RMQ-Titan M22-...
Tipo di fissaggio
Fissaggio frontale
Colore
azzurra
Collegamento a SmartWire-DT
sì
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 61131-2
EN 50178
EN 50178
ApprovazioniOmologazioni navali
BV
LRS
LRS
Dimensioni (B x H x P)
10 x 42 x 45 mm
Peso
10 g
Posizione di montaggio
facoltativa
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrazioni (IEC/EN 61131-2:2008)Ampiezza costante 3,5 mm
5 - 8.4 Hz
Vibrazioni (IEC/EN 61131-2:2008)Accelerazione costante 1 g
8.4 - 150 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
9 Urti
Caduta (IEC/EN 60068-2-31) [Altezza di caduta]
50 mm
Caduta libera, imballato (IEC/EN 60068-2-32)
0.3 m
Compatibilità elettromagnetica (EMC)
Categoria di sovratensione
Non applicabile
Grado di inquinamento
2
Scarica elettrostatica (IEC/EN 61131-2:2008)Scarica atmosferica (categoria 3)
8 kV
Scarica elettrostatica (IEC/EN 61131-2:2008)Scarica dei contatti (categoria 2)
4 kV
Campi elettromagnetici (IEC/EN 61131-2:2008)80 - 1000 MHz
10 V/m
Campi elettromagnetici (IEC/EN 61131-2:2008)1.4 - 2 GHz
3 V/m
Campi elettromagnetici (IEC/EN 61131-2:2008)2 - 2,7 GHz
1 V/m
Soppressione radiodisturbo (SmartWire-DT)
EN 55011 classe A
Burst (IEC/EN 61131-2:2008, categoria 3)Cavo di alimentazione
2 kV
Burst (IEC/EN 61131-2:2008, categoria 3)Cavo SmartWire-DT
1 kV
Ammissione (IEC/EN 61131-2:2008, categoria 3)
10 V
Temperatura ambiente
Temperatura ambientetemperatura ambiente di servizio (IEC 60068-2)
-30 - +70 °C
Temperatura ambienteStoccaggio
-40 - +80 °C
Umidità dell'aria relativaCondensa
Eliminazione della condensa con misure idonee
Umidità dell'aria relativaUmidità relativa, nessuna condensa (IEC/EN 60068-2-30)
9 - 95 %
Rete SmartWire-DT
Tipo di utenti
Utente SmartWire-DT (slave)
Visualizzazione di stato
LED verde
Collegamenti
Spina, a 8 poli
Connettore
SWD4-8SF2-5
Funzioni
Indicazione stato di commutazione
Sì LED
Diagnosi
No
Tipo di fissaggio
Fissaggio frontale
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0.3 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-30 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Portalampada per segnalazione (EC000204)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / Blocco portalampada per l'unitÓ di comando e segnalazione (ecl@ss13-27-37-12-09 [AKF027019])
Trasformatore integrato
No
Con preresistenza integrata
No
Con lampada inclusa
Si
Con diodo integrato
No
Portalampada
Senza
Tensione d’esercizio nominale ue per AC 50 Hz
0 - 0 V
Tensione d’esercizio nominale ue per AC 60 Hz
0 - 0 V
Tensione d’esercizio nominale ue per DC
30 - 30 V
Tipo di tensione per l’azionamento
DC
Tipo lampada
LED
Tipo di collegamento circuito elettrico ausiliario
Collegamento a connettore piatto
Colore del corpo luminoso
Blu
Tipo di fissaggio
Fissaggio frontale
Approvazioni
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
2324643
CSA Class No.
3211-07
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Datasheet - PDF
