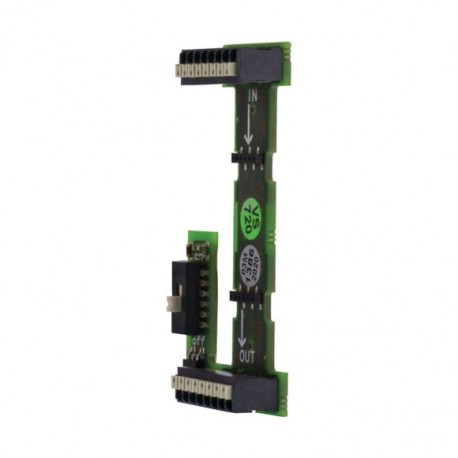

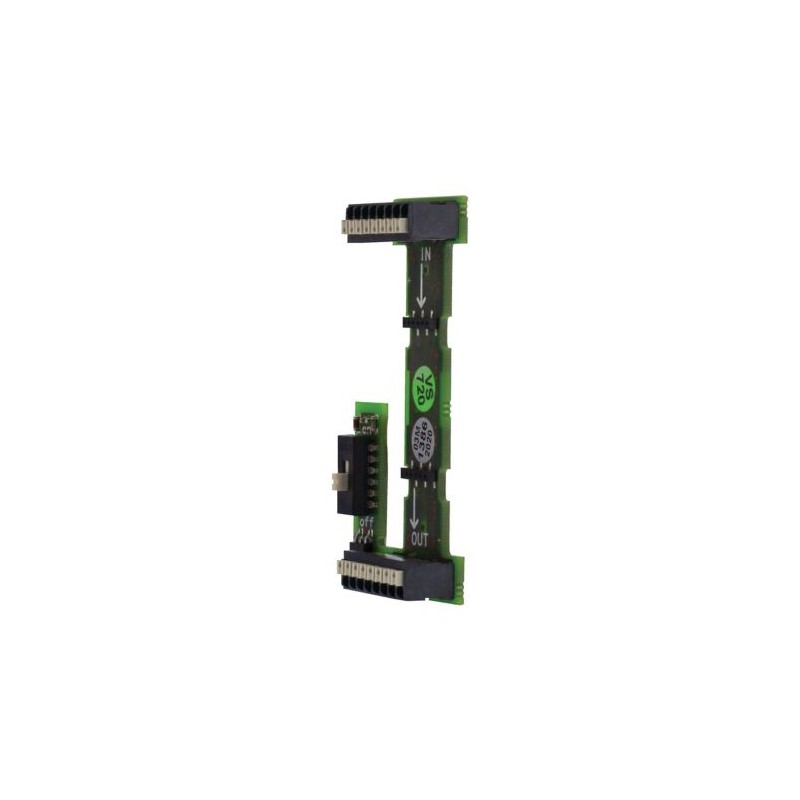

M22-SWD-I2-LP01 115991 Y7-115991 EATON ELECTRIC Tarjeta SmartWire-DT Para botonera con 2 orificio Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-SWD-I2-LP01 115991 Y7-115991 EATON ELECTRIC Tarjeta SmartWire-DT Para botonera con 2 orificio

M22-SWD-I2-LP01

115991

Y7-115991

EATON-MOELLER

Tarjeta SmartWire-DT, Para botonera con 2 orificio

Eaton Moeller® series M22 Card, SmartWire-DT, for enclosure with 2 mounting locations

SmartWire -DT simplemente ingenioso: para dispositivos piloto: los elementos frontales RMQ-Titan estándar se pueden conectar fácilmente con los elementos de función SmartWire-DT, ¡terminado!

Más detalles


Componentes industriales de baja tensión > Accesorios para dispositivos de control

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $18.86
Precio unitario: $18.86
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series M22 Card
Catalog Number
115991
EAN
4015081157310
Product Length/Depth
82 mm
Product Height
16 mm
Product Width
47 mm
Product Weight
0.016 kg
Certifications
CSA File No.: 2324643
CSA
CSA Class No.: 3211-07
UL Category Control No.: NKCR
UL
UL File No.: E29184
Catalog Notes
Circuit boards for M22-I… surface mounting enclosure
Model Code
M22-SWD-I2-LP01

Features & Functions

Fitted with:
Connectable SmartWire-DT network terminator
Functions
For taking bottom function elements
Number of locations
2

General

Accessory/spare part type
Accessory

Climatic environmental conditions

Ambient operating temperature - min
-30 °C
Ambient operating temperature - max
55 °C

Communication

Connection to SmartWire-DT
Yes

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0.3 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 115991 Interruptores de baja tensión (EC002024)
Característica Valor
Tipo de accesorio eléctrico/pieza de repuesto (EF005722) Other
Tipo de accesorio mecánico/pieza de repuesto (EF005994) Other
Accesorio (EF013236) true
Recambio (EF013237) false

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-SWD-I2-LP01 Y7-115991 115991 IT_115973.pdf 2 Mbytes M22-SWD-I2-LP01 Y7-115991 115991 IT_115973.pdf
