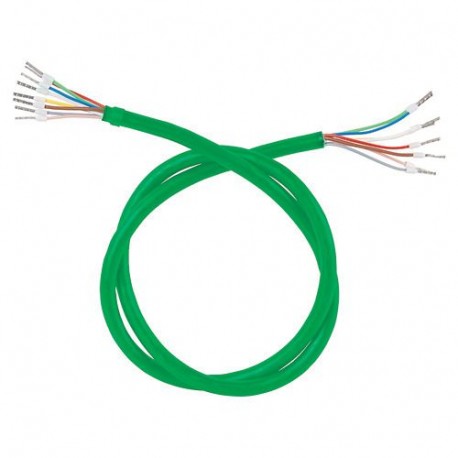

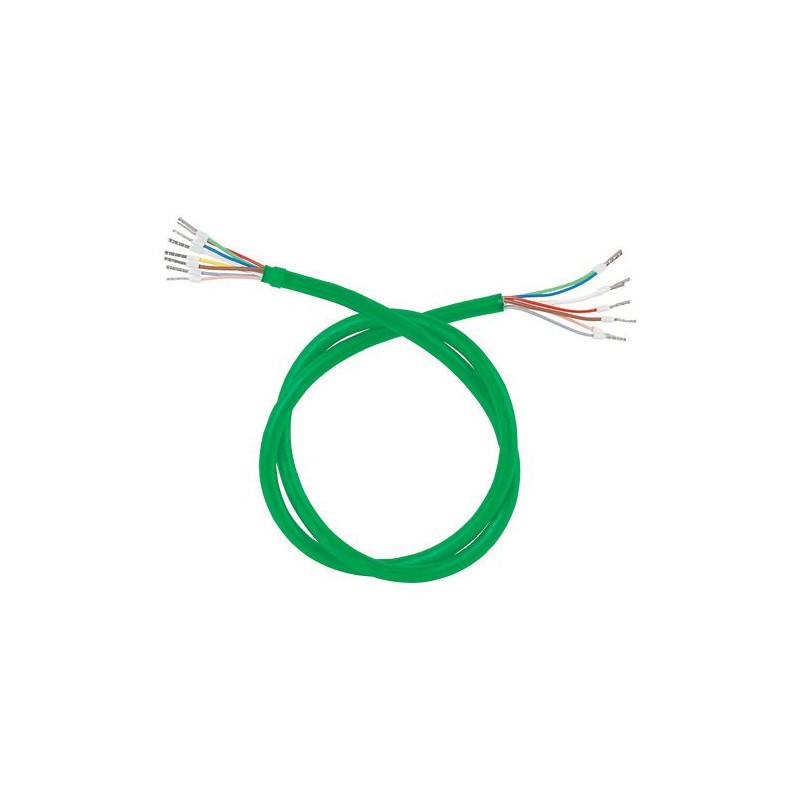

SWD4-250LR8-24 144878 Y7-144878 EATON ELECTRIC Cable Redondo SWDT 250m 8 polos
SWD4-250LR8-24
144878
Y7-144878
EATON-MOELLER
Cable Redondo SWDT, 250m, 8 polos
Eaton SWD4 Round cable, SmartWire-DT, 250m, 8-Pole, 8mm
Cable redondo SmartWire-DT de 250 m, 8 polos, 8 mm de diámetro para conectar las tarjetas SmartWire-DT fuera del panel de control, no montado, para la conexión al adaptador SWD SWD4-8FRF-10 así como a las placas de circuito impreso M22-SWD-Ix.
Cables / Conductores > Cable de datos y comunicación (cobre)
Smartwire Darwin
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más vendidos
▲Más Información
▲Especificaciones generales
Product Name
Eaton SWD4 Accessory Round cable
Catalog Number
144878
EAN
4015081413775
Product Length/Depth
400 mm
Product Height
400 mm
Product Width
250 mm
Product Weight
20 kg
Certifications
CSA File No.: 2324643
UL
UL Category Control No.: NKCR
CSA
CSA Class No.: 3211-07
UL File No.: E29184
UL
UL Category Control No.: NKCR
CSA
CSA Class No.: 3211-07
UL File No.: E29184
Catalog Notes
Condensation: permissible
Model Code
SWD4-250LR8-24
Características y funciones
Features
Longitudinal water blocking cable
Oil resistant (acc. EN 60811-404)
Oil resistant (acc. IEC 60811-404)
UV resistant
Oil resistant (acc. EN 60811-404)
Oil resistant (acc. IEC 60811-404)
UV resistant
Functions
For connection to SWD4-8FRF-10 SWD cable adapter and M22-SWD-Ix series printed circuit boards
General
Cable length
250 m
Number of Poles
Eight-pole
Outer diameter - approximate
8.2 mm
Outer sheath material
Polyvinyl chloride (PVC)
Permitted bending radius, moving application with forced guidance - min
120 mm
Product category
SmartWire-DT accessories
Suitable as
Signaling cable
Condiciones climáticas ambientales
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Seguridad
Flame retardant
In accordance with EN 60332-1-2
Verificación del diseño
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
| Característica | Valor |
|---|---|
| Tipo de cable (EF000081) | Otros |
| Duplex (EF023003) | No |
| Material del conductor (EF001622) | Otros |
| Superficie del conductor (EF010804) | Descubierto |
| Diámetro del conductor (EF001621) | 1.5 mm |
| Sección nominal del conductor (EF000060) | 0.5 mm² |
| Calibre AWG (EF011789) | 20 |
| Clase del conductor (EF001632) | Clase 2 = rígido de varios hilos |
| Número de hilos (EF001792) | 8 |
| Número de elementos del trenzado (EF001688) | 4 |
| Elemento de trenzado (EF001617) | Pares |
| Material de aislamiento del conductor (EF000061) | Otros |
| Especificación aislamiento del conductor (EF011805) | Otros |
| Identificación de los conductores aislados según HD 308 S2 (EF013766) | No |
| Tipo de identificación de los conductores (EF000067) | Color |
| Apantallado sobre elemento de trenzado (EF001623) | Lámina |
| Trenzado (EF003802) | Paquete |
| Apantallado sobre trenzado (EF001624) | Ninguno |
| Cable con obturación longitudinal (EF011011) | Sí |
| Cable con obturación radial (EF011012) | No |
| Apto para instalación subterránea (EF003689) | No |
| Tipo de instalación subterránea autorizado (EF015176) | Otros |
| Revestimiento de protección (EF001691) | Otros |
| Material de cubierta (EF001625) | Policloruro de vinilo (PVC) |
| Especificación del material de cubierta (EF011806) | Otros |
| Color de cubierta exterior (EF001618) | Verde |
| Número de capas de revestimiento (EF016997) | 0 |
| Blindaje/refuerzo (EF001683) | Ninguno |
| Refuerzo de material (EF013440) | Otros |
| Geometría del cable (EF013532) | Redondo |
| Retardante de llama según IEC 60332-1-2 (EF016492) | No |
| Retardante de llama según IEC 60332-3-21 (Cat A F/R) (EF016493) | No |
| Retardante de llama según IEC 60332-3-22 (Cat A) (EF016494) | No |
| Retardante de llama según IEC 60332-3-23 (Cat B) (EF016495) | No |
| Retardante de llama según IEC 60332-3-24 (Cat C) (EF016496) | No |
| Retardante de llama según IEC 60332-3-25 (Cat D) (EF016497) | No |
| Baja emisión de humos según EN IEC 61034-2 (EF003799) | No |
| Sin halógenos según IEC 60754-1 (EF016498) | No |
| Sin halógenos según EN IEC 60754-2 (EF003792) | No |
| Sin halógenos según IEC 60754-3 (EF016500) | No |
| Clase de reacción al fuego según EN 13501-6 (EF011577) | Ninguno |
| Reacción al fuego según EN 13501-6: Producción de humo (EF011578) | Ninguno |
| Reacción al fuego según EN 13501-6: Gotas/partículas inflamables (EF011579) | Ninguno |
| Reacción al fuego según EN 13501-6: Acidez (EF011580) | Ninguno |
| Integridad del circuito según IEC 60331-23 (EF016619) | No |
| Resistente al aceite según EN IEC 60811-404 (EF009770) | Sí |
| Diámetro exterior aprox. (EF003921) | 8.2 mm |
| Radio de curvatura mín. permitido, uso flexible con guiado forzado (EF011801) | 120 mm |
| Radio de curvatura mín. permitido, uso flexible/movimiento libre (EF011802) | 120 mm |
| Radio de curvatura mín. permitido, instalación fija (EF011803) | 120 mm |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -10 °C |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -20 °C |
| Categoría (EF001619) | Otros |
| Valor NVP (EF008387) | 66.5 % |
| Certificado para aplicaciones marinas (EF013772) | No |
| Adecuado como cable telefónico (EF013768) | No |
| Adecuado como cable de datos de ordenador (EF013769) | No |
| Adecuado como cable de señal (EF013770) | Sí |
| Apto para uso como cable de alarma de seguridad (EF017089) | No |
| Hilo de drenaje (EF001029) | No |
| Con cable de desgarre (EF017088) | No |
| Anchura aproximada de cable (EF003796) | 8.2 mm |
| Altura aproximada de cable (EF003797) | 400 mm |
| Impedancia característica (EF001628) | 100 Ohm |
| Tensión asignada U (EF001615) | 24 V |
| Con protección contra roedores (EF007960) | No |
| Compatible with Grade2TV according to XP-C 90-483 (EFFR0001) | No |
| Compatible with Grade3TV according to XP-C 90-483 (EFFR0002) | No |
