SWD4-250LR8-24 144878 Y7-144878 EATON ELECTRIC I/O Logic
SWD4-250LR8-24
144878
Y7-144878
EATON-MOELLER
I/O Logic
Cabo redondo SWDT; 250m; 8 polos

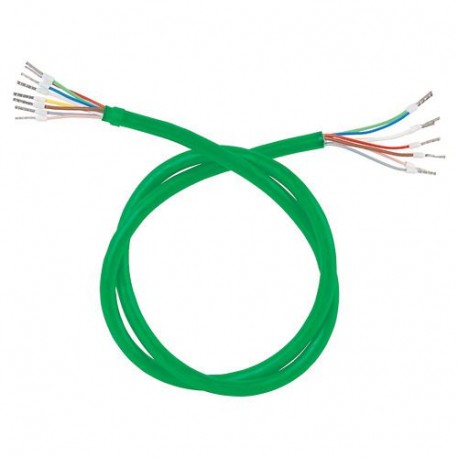

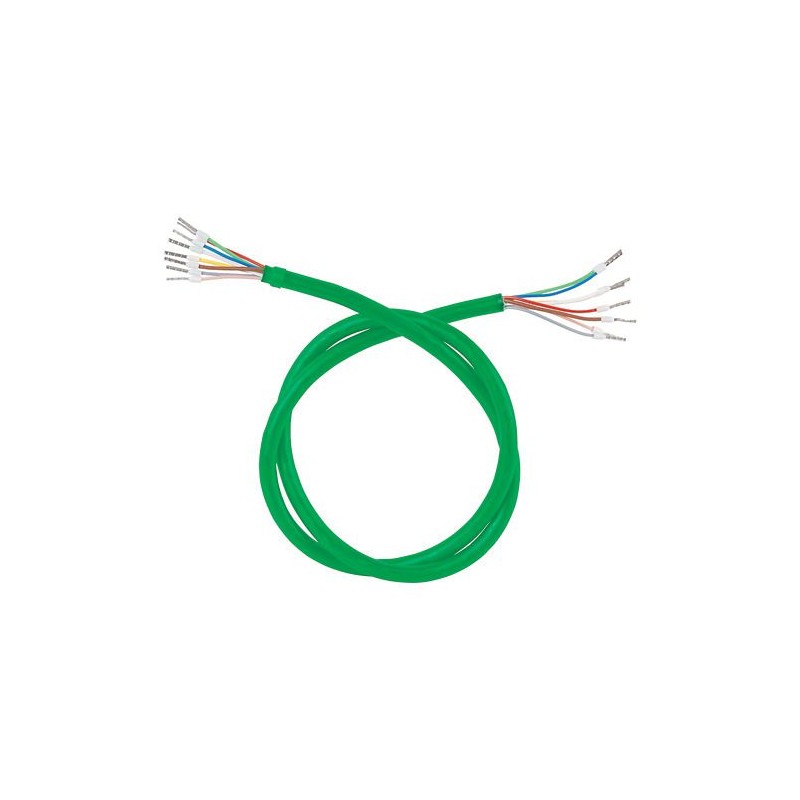

Eaton SWD4 Round cable, SmartWire-DT, 250m, 8-Pole, 8mm
Cabo redondo SmartWire-DT de 250 m, 8 polos, 8 mm de diâmetro para conexão de placas SmartWire-DT fora do painel de controle, não montado, para conexão ao adaptador SWD SWD4-8FRF-10, bem como placas de circuito impresso M22-SWD-Ix.
Cabos / Condutores > Cabo de dados e comunicação (cobre)
Smartwire Darwin
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲General specifications
Product Name
Eaton SWD4 Accessory Round cable
Catalog Number
144878
EAN
4015081413775
Product Length/Depth
400 mm
Product Height
400 mm
Product Width
250 mm
Product Weight
20 kg
Certifications
CSA File No.: 2324643
UL
UL Category Control No.: NKCR
CSA
CSA Class No.: 3211-07
UL File No.: E29184
UL
UL Category Control No.: NKCR
CSA
CSA Class No.: 3211-07
UL File No.: E29184
Catalog Notes
Condensation: permissible
Model Code
SWD4-250LR8-24
Especificações do produto
Number of Poles
Eight-pole
Suitable as
Signaling cable
Features
Longitudinal water blocking cable
Oil resistant (acc. EN 60811-404)
Oil resistant (acc. IEC 60811-404)
UV resistant
Oil resistant (acc. EN 60811-404)
Oil resistant (acc. IEC 60811-404)
UV resistant
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Cable type
Other
Conductor category
Class 2 = stranded
Cable category
Other
Reaction-to-fire class (EN 13501-6)
None
Specification material outer sheath
Other
Stranding
Bundle
Stranding element
Pairs
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Nominal cross section (conductor)
0.5 mm²
Number of cores
8
Number of stranding elements
4
NVP value
66.5 %
Outer diameter - approximate
8.2 mm
Permitted bending radius, moving application with forced guidance - min
120 mm
Permitted bending radius, moving application with free movement - min
120 mm
Permitted bending radius, stationary application/permanent installation - min
120 mm
Permitted temperature of outer cable (assembled) without vibration - max
80 °C
Permitted temperature of outer cable (assembled) without vibration - min
-20 °C
Permitted temperature of outer cable (assembling/handling) - max
80 °C
Permitted temperature of outer cable (assembling/handling) - min
-10 °C
Circuit integrity
None
Approved type of underground installation
Other
Material reinforcement
Other
Armouring/reinforcement
None
Cable geometry
Round
Conductor material
Other
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
Product category
SmartWire-DT accessories
Conductor diameter
1.5 mm
AWG-size
20
Cable length
250 m
Conductor surface
Bare
Core identification
Colour
Core insulation material
Other
Euro class acidity (EN 13501-6)
None
Euro class flaming droplets/particles (EN 13501-6)
None
Flame retardant
In accordance with EN 60332-1-2
Outer sheath color
Green
Outer sheath material
Polyvinyl chloride (PVC)
Protective sheath material
Other
Screen over stranding
None
Screen over stranding element
Foil
Smoke development class (EN 13501-6)
None
Functions
For connection to SWD4-8FRF-10 SWD cable adapter and M22-SWD-Ix series printed circuit boards
Nominal voltage U
24 V
Characteristic impedance
100 Ω
Rolled out cable width
8.2 mm
Number of sheath layers
0
Weight per kilometer
80 kg/km
| Característica | Valor |
|---|---|
| Tipo de cabo (EF000081) | Outro |
| Duplex (EF023003) | Não |
| Material do condutor (EF001622) | Outro |
| Superfície do condutor (EF010804) | Nu |
| Diâmetro do condutor (EF001621) | 1.5 mm |
| Secção nominal do condutor (EF000060) | 0.5 mm² |
| Tamanho AWG (EF011789) | 20 |
| Classe do condutor (EF001632) | Classe 2 - núcleo rígido com fio |
| Número de núcleos (EF001792) | 8 |
| Número de elementos de fiação (EF001688) | 4 |
| Elemento cablado (EF001617) | Pares |
| Material do isolamento do condutor (EF000061) | Outro |
| Especificação do isolamento do condutor (EF011805) | Outro |
| Marcação dos condutores de acordo com HD 308 S2 (EF013766) | Não |
| Identificação do núcleo (EF000067) | Cor |
| Ecrã sobre os elementos cablados (EF001623) | Folha |
| Cablagem (EF003802) | Conjunto/feixe |
| Ecrã sobre a cablagem (EF001624) | Nenhum |
| Cabo com bloqueio longitudinal de água (EF011011) | Sim |
| Cabo com proteção radial contra a água (EF011012) | Não |
| Adequado para instalação subterrânea (EF003689) | Não |
| Aprovado para instalação enterrada (EF015176) | Outro |
| Bainha de proteção (EF001691) | Outro |
| Material da bainha (EF001625) | Cloreto de polivinil (PVC) |
| Especificação do material da bainha exterior (EF011806) | Outro |
| Cor da bainha externa (EF001618) | Verde |
| Número de camadas de bainhas (EF016997) | 0 |
| Armadura/reforço (EF001683) | Nenhum |
| Material do reforço (EF013440) | Outro |
| Geometria do cabo (EF013532) | Redondo |
| Retardador de chama de acordo com IEC 60332-1-2 (EF016492) | Não |
| Retardador de chama de acordo com IEC 60332-3-21 (Cat A F/R) (EF016493) | Não |
| Retardador de chama de acordo com IEC 60332-3-22 (Cat A) (EF016494) | Não |
| Retardador de chama de acordo com IEC 60332-3-23 (Cat B) (EF016495) | Não |
| Retardador de chama de acordo com IEC 60332-3-24 (Cat C) (EF016496) | Não |
| Retardador de chama de acordo com IEC 60332-3-25 (Cat D) (EF016497) | Não |
| Baixa emissão de fumos (de acordo com a IEC 61034-2) (EF003799) | Não |
| Sem halogéneo de acordo com a norma EN IEC 60754-1 (EF016498) | Não |
| Sem halogénios (de acordo com a IEC 60754-2) (EF003792) | Não |
| Sem halogéneo de acordo com EN IEC 60754-3 (EF016500) | Não |
| Classe de reação ao fogo de acordo com a EN 13501-6 (EF011577) | Nenhum |
| Reacção ao fogo de acordo com a EN 13501-6: Produção de fumo (EF011578) | Nenhum |
| Gotas/partículas de chamas da classe do euro de acordo com EN 13501-6 (EF011579) | Nenhum |
| Acidez da classe Euro de acordo com a EN 13501-6 (EF011580) | Nenhum |
| Integridade do circuito de acordo com a IEC 60331-23 (EF016619) | Não |
| Resistente a óleo (conforme IEC 60811-404) (EF009770) | Sim |
| Diâmetro externo aprox. (EF003921) | 8.2 mm |
| Raio mín. de curvatura permitido, aplicação móvel com orientação forçada (EF011801) | 120 mm |
| Raio mín. de curvatura permitido, aplicação móvel/movimento livre (EF011802) | 120 mm |
| Raio mín. de curvatura permitido, aplicação estática/instalação permanente (EF011803) | 120 mm |
| Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) | -10 °C |
| Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) | -20 °C |
| Categoria (EF001619) | Outro |
| Valor NVP (EF008387) | 66.5 % |
| Certificado para aplicação náutica/marítima (EF013772) | Não |
| Adequado como cabo de telefone (EF013768) | Não |
| Adequado como cabo de dados (EF013769) | Não |
| Adequado como cabo de sinal (EF013770) | Sim |
| Adequado para ser utilizado como cabo de alarme de segurança (EF017089) | Não |
| Condutor de continuidade (EF001029) | Não |
| Com cordão de rasgar (EF017088) | Não |
| Largura aproximada do cabo (EF003796) | 8.2 mm |
| Altura aproximada do cabo (EF003797) | 400 mm |
| Impedância caraterística (EF001628) | 100 Ohm |
| Tensão nominal U (EF001615) | 24 V |
| Com proteção contra roedores (EF007960) | Não |
| Compatible with Grade2TV according to XP-C 90-483 (EFFR0001) | Não |
| Compatible with Grade3TV according to XP-C 90-483 (EFFR0002) | Não |
