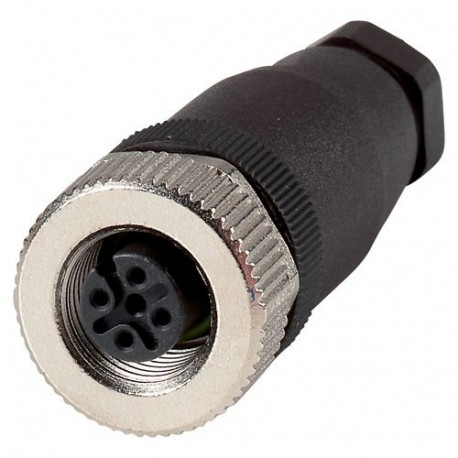

CSDS4 136286 Y7-136286 EATON ELECTRIC Conector hembra M12 4 polos Recto Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

CSDS4 136286 Y7-136286 EATON ELECTRIC Conector hembra M12 4 polos Recto

CSDS4

136286

Y7-136286

EATON-MOELLER

Conector hembra M12, 4 polos, Recto

Eaton Moeller® series CSDS Coupling, 4p, flat

Acoplamiento, Función básica: Accesorios, Tipo de conexión: Terminal atornillado, Diseño (dimensiones exteriores): mm recto, Para uso con: Sensores de CC, Conexión de 4 polos, 2, 3 o 4 hilos, M12, Grado de protección: IP67, Temperatura ambiente Funcionamiento: θ= -40 - +85 °C, Capacidad del terminal Flexible: 24 - 18 AWG, 0,25 - 0,75 mm2

Más detalles


Conectores > Conector redondo, montaje en campo (conector industrial)

Sensores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $44.46
Precio unitario: $44.46
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series CSDS Accessory Coupling
Catalog Number
136286
EAN
4015081330751
Product Length/Depth
69.85 mm
Product Height
12.7 mm
Product Width
19.05 mm
Product Weight
0.02 kg
Certifications
CE
Model Code
CSDS4

Product specifications

Number Of Poles
Four-pole
Thread size
12
Electric connection type
Other
Enclosure material finishing
Other
Contact surface material
Other
Enclosure material
Other
Rated operational current for specified heat dissipation (In)
1 A
Rated operational voltage (Ue) - max
24 V
Product category
Accessories
Contact type
Bus
Degree of protection (mounted)
IP54
Ambient operating temperature - max
85 °C
Ambient operating temperature - min
-40 °C
Connectable conductor cross section (fine strand) - max
0.75 mm²
Connectable conductor cross section (fine strand) - min
0.25 mm²
Connectable conductor cross section (fine strand) cable end sleeve - max
0 mm²
Connectable conductor cross section (fine strand) cable end sleeve - min
0 mm²
Connectable conductor cross section (multi-wired) - max
0 mm²
Connectable conductor cross section (multi-wired) - min
0 mm²
Connectable conductor cross section (solid-core) - max
0.75 mm²
Connectable conductor cross section (solid-core) - min
0.25 mm²
Diameter connector
14 mm
For outer cable diameter - max
0 mm
For outer cable diameter - min
0 mm
Connection type
Screwed terminal
Inflammability class of insulation material (UL 94)
Other
Degree of protection
IP67
Material thread ring
Other
Locking mechanism
Other
Terminal capacity
0.25 - 0.75 mm², flexible
24 - 18 AWG, flexible
Housing type
Straight
Number of control contacts
4
Number of data contacts
0
Number of insertion cycles - min
0
Number of power contacts
0

ETIM for 136286 Conectores (EC002635)
Característica Valor
Estilo de contacto (EF001587) Bus
Diámetro del conector (EF007496) 14 mm
Tamaño de fileteado (métrico) (EF004759) 12
Número de contactos de datos (EF012232) 0
Número de contactos de potencia (EF012216) 0
Número de contactos de control (EF012217) 4
Para cables con un diámetro exterior (EF009475) 0 mm
Tipo de carcasa (EF006980) Recto
Corriente nominal In (EF008250) 1 A
Temperatura ambiente (EF002386) -40 °C
Tensión nominal (EF000228) 24 V
Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) 0.25 mm²
Sección de conductor conectable fino con manguito final (EF007339) 0 mm²
Sección de conductor conectable sólido (EF007337) 0.25 mm²
Sección de conductor conectable (EF007343) 0 mm²
Ejecución de la conexión eléctrica (EF003961) Otros
Material de recubrimiento del contacto (EF004020) Otros
Material de carcasa (EF001596) Otros
Revestimiento de la carcasa (EF001601) Otros
Material del anillo roscado (EF012304) Otros
Mecanismo de bloqueo (EF000208) Otros
Clase de inflamabilidad de material aislante según UL94 (EF002521) Otros
Con conductor de protección (EF007468) No
Grado de protección (IP), montado (EF007466) IP54
Número mín. de ciclos de acoplamiento (EF012212) 0
Armadura (EF000881) No
Con indicación de estado (EF001602) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
