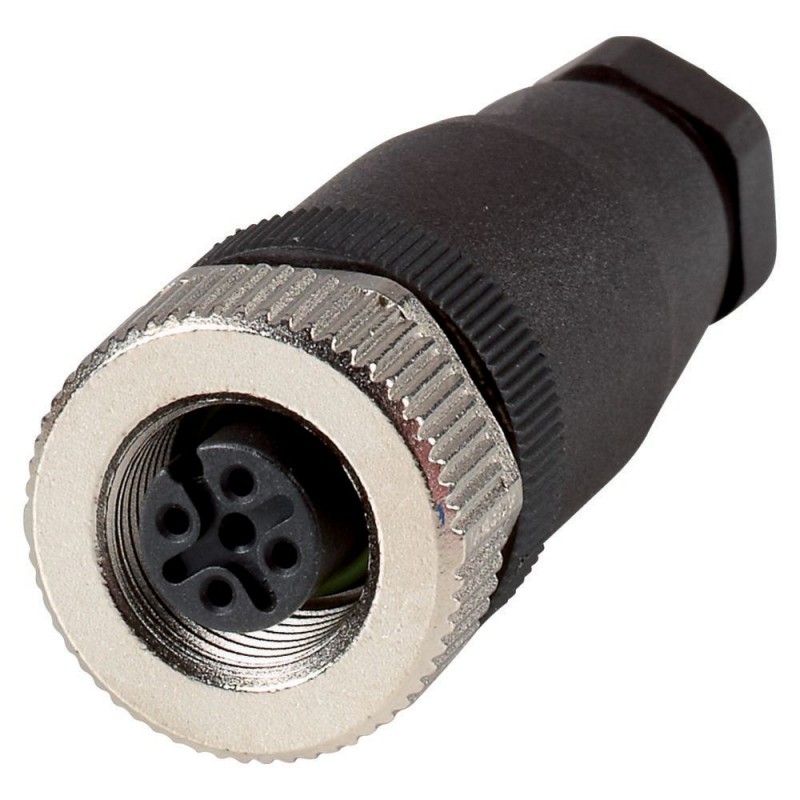

CSDS4 136286 Y7-136286 EATON ELECTRIC Couplage, 4p, droit Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

CSDS4 136286 Y7-136286 EATON ELECTRIC Couplage, 4p, droit

CSDS4

136286

Y7-136286

EATON-MOELLER

Couplage, 4p, droit

CSDS4

Eaton Moeller® series CSDS Coupling, 4p, flat

Raccordement, Fonction de base : Accessoires, Type de raccordement : Cosse vissée, Modèle (dimensions extérieures) : droit mm, Pour utilisation avec : Capteurs DC, 4 pôles, connexion à 2, 3 ou 4 fils, M12, Degré de protection : IP67, Température ambiante Fonctionnement : θ= -40 - +85 °C, Capacité des bornes Flexible : 24 - 18 AWG, 0,25 - 0,75 mm2

Plus de détails


Connecteurs > Connecteur rond

Capteurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $44.35
Prix unitaire: $44.35
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series CSDS Accessory Coupling
Catalog Number
136286
Model Code
CSDS4
EAN
4015081330751
Product Length/Depth
69.85 mm
Product Height
12.7 mm
Product Width
19.05 mm
Product Weight
0.02 kg
Certifications
CE

Spécifications du produit

Number Of Poles
Four-pole
Thread size
12
Electric connection type
Other
Enclosure material finishing
Other
Contact surface material
Other
Enclosure material
Other
Rated operational current for specified heat dissipation (In)
1 A
Rated operational voltage (Ue) - max
24 V
Product category
Accessories
Contact type
Bus
Degree of protection (mounted)
IP54
Ambient operating temperature - max
85 °C
Ambient operating temperature - min
-40 °C
Connectable conductor cross section (fine strand) - max
0.75 mm²
Connectable conductor cross section (fine strand) - min
0.25 mm²
Connectable conductor cross section (fine strand) cable end sleeve - max
0 mm²
Connectable conductor cross section (fine strand) cable end sleeve - min
0 mm²
Connectable conductor cross section (multi-wired) - max
0 mm²
Connectable conductor cross section (multi-wired) - min
0 mm²
Connectable conductor cross section (solid-core) - max
0.75 mm²
Connectable conductor cross section (solid-core) - min
0.25 mm²
Diameter connector
14 mm
For outer cable diameter - max
0 mm
For outer cable diameter - min
0 mm
Connection type
Screwed terminal
Inflammability class of insulation material (UL 94)
Other
Degree of protection
IP67
Material thread ring
Other
Locking mechanism
Other
Terminal capacity
0.25 - 0.75 mm², flexible
24 - 18 AWG, flexible
Housing type
Straight
Number of control contacts
4
Number of data contacts
0
Number of insertion cycles - min
0
Number of power contacts
0

ETIM for 136286 Connecteurs (EC002635)
Caractéristique Valeur
Finition des contacts (EF001587) Jack
Diamètre du connecteur (EF007496) 14 mm
Taille du filetage M (EF004759) 12
Nombre de contacts de données (EF012232) 0
Nombre de contacts de puissance (EF012216) 0
Nombre de contacts de commande (EF012217) 4
Pour diamètre externe de câble (EF009475) 0 mm
Finition du boîtier (EF006980) Droit
Courant assigné In (EF008250) 1 A
Température ambiante (EF002386) -40 °C
Tension assignée (EF000228) 24 V
Section de conducteur connectable à fil fin sans embout de câble (EF007341) 0.25 mm²
Section de conducteur connectable à fil fin avec embout de câble (EF007339) 0 mm²
Section de conducteur connectable monofilaire (EF007337) 0.25 mm²
Section de conducteur connectable multifilaire (EF007343) 0 mm²
Finition du raccordement électrique (EF003961) Autre
Matériau du revêtement de contact (EF004020) Autre
Matériau du boîtier (EF001596) Autre
Revêtement du boîtier (EF001601) Autre
Matériau de la bague filetée (EF012304) Autre
Type de verrouillage (EF000208) Autre
Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) Autre
Avec conducteur de protection (EF007468) Non
Classe de protection (IP), monté (EF007466) IP54
Nombre minimal de cycles d'insertion (EF012212) 0
Blindé (EF000881) Non
Avec affichage du statut (EF001602) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SENSORS EN.pdf 30 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
CSDS4 Y7-136286 136286 FR_136286.pdf 109 Kbytes CSDS4 Y7-136286 136286 FR_136286.pdf
