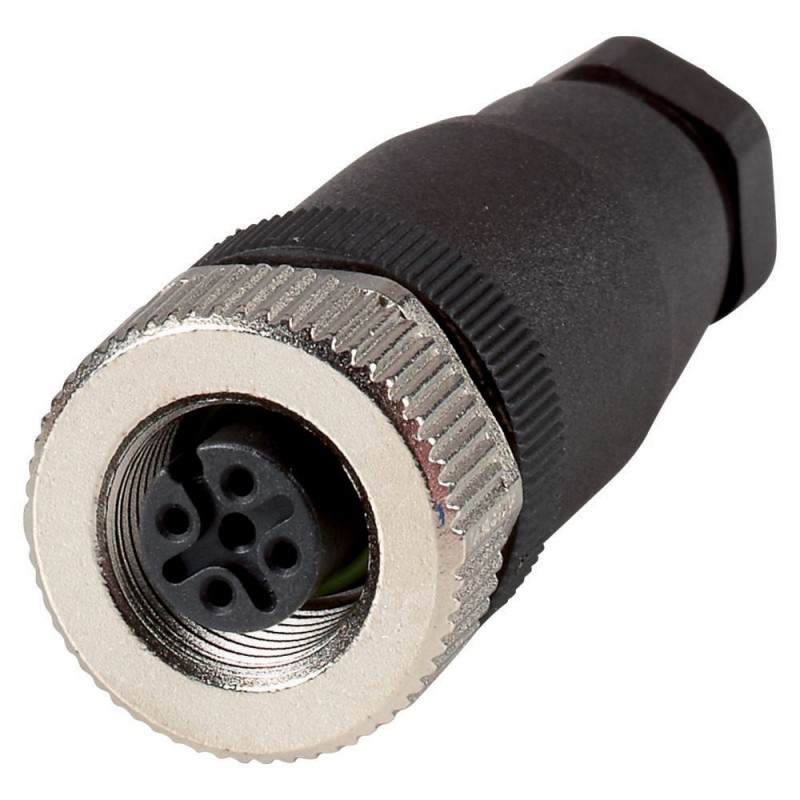

EATON - MOELLER CSDS4 136286 Y7-136286 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

CSDS4 136286 Y7-136286 EATON ELECTRIC Sensores Acessórios

Referência: CSDS4

Código: 136286

Número de catálogo: Y7-136286

Fabricante: EATON - MOELLER

Descrição:

Sensores - Acessórios
Conector fêmea M12. 4 pólos. Reto
Eaton Moeller® series CSDS Coupling, 4p, flat
Acoplamento, Função básica: Acessórios, Tipo de conexão: Terminal aparafusado, Design (dimensões externas): mm reto, Para uso com: sensores DC, conexão de 4 polos, 2, 3 ou 4 fios, M12, Grau de proteção: IP67, Temperatura ambiente Operação: θ= -40 - +85 °C, Capacidade do terminal flexível: 24 - 18 AWG, 0,25 - 0,75 mm2

Categorias:

  • Conectores > Conector redondo, montagem em campo (conector industrial)
  • EATON - MOELLER > Sensores

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 31,90 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Moeller® series CSDS Accessory Coupling
Catalog Number
136286
EAN
4015081330751
Product Length/Depth
69.85 mm
Product Height
12.7 mm
Product Width
19.05 mm
Product Weight
0.02 kg
Certifications
CE
Model Code
CSDS4

Especificações do produto

Number Of Poles
Four-pole
Thread size
12
Electric connection type
Other
Enclosure material finishing
Other
Contact surface material
Other
Enclosure material
Other
Rated operational current for specified heat dissipation (In)
1 A
Rated operational voltage (Ue) - max
24 V
Product category
Accessories
Contact type
Bus
Degree of protection (mounted)
IP54
Ambient operating temperature - max
85 °C
Ambient operating temperature - min
-40 °C
Connectable conductor cross section (fine strand) - max
0.75 mm²
Connectable conductor cross section (fine strand) - min
0.25 mm²
Connectable conductor cross section (fine strand) cable end sleeve - max
0 mm²
Connectable conductor cross section (fine strand) cable end sleeve - min
0 mm²
Connectable conductor cross section (multi-wired) - max
0 mm²
Connectable conductor cross section (multi-wired) - min
0 mm²
Connectable conductor cross section (solid-core) - max
0.75 mm²
Connectable conductor cross section (solid-core) - min
0.25 mm²
Diameter connector
14 mm
For outer cable diameter - max
0 mm
For outer cable diameter - min
0 mm
Connection type
Screwed terminal
Inflammability class of insulation material (UL 94)
Other
Degree of protection
IP67
Material thread ring
Other
Locking mechanism
Other
Terminal capacity
0.25 - 0.75 mm², flexible
24 - 18 AWG, flexible
Housing type
Straight
Number of control contacts
4
Number of data contacts
0
Number of insertion cycles - min
0
Number of power contacts
0

ETIM for 136286 Ligadores (EC002635)

Nome da característicaTipo de contacto (EF001587)
Valor da característicaFicha
Nome da característicaDiâmetro do conector (EF007496)
Valor da característica14 mm
Nome da característicaTamanho da rosca M (EF004759)
Valor da característica12
Nome da característicaNúmero de contatos de dados (EF012232)
Valor da característica0
Nome da característicaNúmero de contatos de potência (EF012216)
Valor da característica0
Nome da característicaNúmero de contatos de controlo (EF012217)
Valor da característica4
Nome da característicaPara diâmetro externo do cabo (EF009475)
Valor da característica0 mm
Nome da característicaTipo de invólucro (EF006980)
Valor da característicaDireito
Nome da característicaCorrente nominal especificada In (EF008250)
Valor da característica1 A
Nome da característicaTemperatura ambiente (EF002386)
Valor da característica-40 °C
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica24 V
Nome da característicaSecção de condutor de fio fino de ligação sem ponteira (EF007341)
Valor da característica0.25 mm²
Nome da característicaSecção do condutor de fio fino de ligação com ponteira (EF007339)
Valor da característica0 mm²
Nome da característicaSecção da ligação de cabo rígido (EF007337)
Valor da característica0.25 mm²
Nome da característicaSecção da ligação de cabo flexível (EF007343)
Valor da característica0 mm²
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaOutro
Nome da característicaMaterial da superfície de contato (EF004020)
Valor da característicaOutro
Nome da característicaMaterial da caixa protetora (EF001596)
Valor da característicaOutro
Nome da característicaRevestimento da estrutura (EF001601)
Valor da característicaOutro
Nome da característicaMaterial do anel roscado (EF012304)
Valor da característicaOutro
Nome da característicaTipo de fecho (EF000208)
Valor da característicaOutro
Nome da característicaClasse de inflamabilidade do material de selagem de acordo com UL 94 (EF002521)
Valor da característicaOutro
Nome da característicaCom condutor de proteção (EF007468)
Valor da característicaNão
Nome da característicaGrau de proteção (IP), montado (EF007466)
Valor da característicaIP54
Nome da característicaMin. número de ciclos de inserção (EF012212)
Valor da característica0
Nome da característicaBlindado (EF000881)
Valor da característicaNão
Nome da característicaCom indicação de estado (EF001602)
Valor da característicaNão
