> EATON - MOELLER series>PFR-003 285555 ELECTRIC Relé diferencial electrónico, 30mA
Anterior producto Siguiente producto

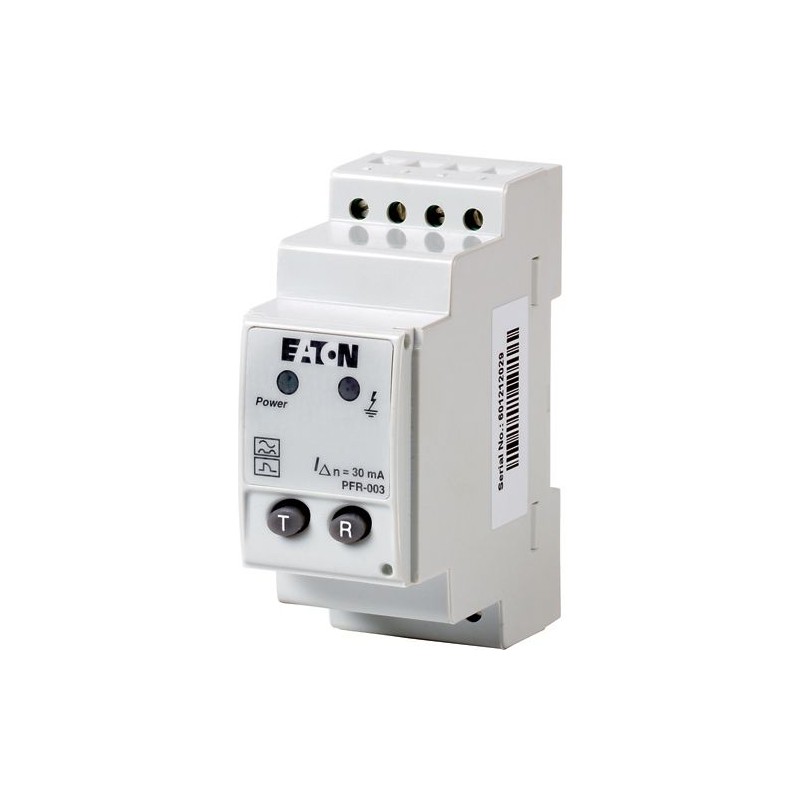

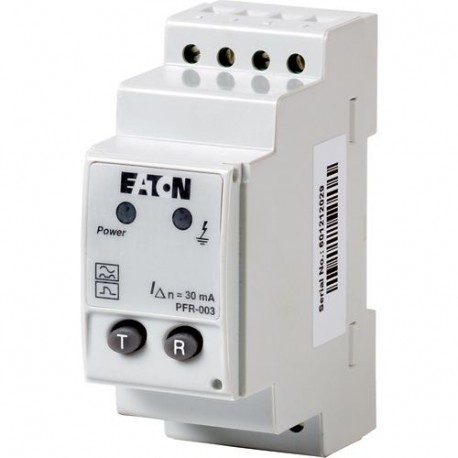

PFR-003 285555 EATON ELECTRIC Relé diferencial electrónico, 30mA Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PFR-003 285555 EATON ELECTRIC Relé diferencial electrónico, 30mA

PFR-003

285555

EATON-MOELLER

Relé diferencial electrónico, 30mA

Accesorios opcionales para la serie de interruptores automáticos NZM ofrece una amplia gama de opciones de aplicación para su uso en todo el mundo. El montaje es siempre flexible y sencillo gracias a los grupos de funciones modulares. Notas: sensible a la corriente pulsada. Voltaje de control nominal: US = 230VAC (50/60 Hz). Contacto auxiliar integrado (1 C/O). También se debe pedir un transformador de tipo anillo. No aprobado por UL/CSA. Se puede utilizar para: NZM1, NZM1-4, N1, N1-4, NZM2, NZM2-4, N2, N2-4, NZM3, NZM3-4, N3, N3-4, NZM4, NZM4-4, N4-4

Más detalles


Componentes industriales de baja tensión > Liberación de corriente residual para disyuntor

Inicio > EATON - MOELLER series

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series NZM release
Catalog Number
285555
EAN
4015082855550
Product Length/Depth
80 mm
Product Height
45 mm
Product Width
95 mm
Product Weight
0.182 kg
Compliances
IEC
RoHS conform
Certifications
IEC 1008
IEC 755
IEC/EN 60947-2
IEC 1009
Model Code
PFR-003

Datos técnicos - eléctricos

Sensitivity type
Pulse current sensitive, type A
Voltage rating of relay contact
250 V AC / 100 V DC
Rated operating voltage (Ue) - max
276 V
Rated control supply voltage (Us) at AC, 50 Hz - min
184 V
Rated control supply voltage (Us) at AC, 50 Hz - max
276 V
Rated control supply voltage (Us) at AC, 60 Hz - min
184 V
Rated control supply voltage (Us) at AC, 60 Hz - max
276 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V
Current rating of relay contact
6 A
Rated fault current - min
0.03 A
Rated fault current - max
0.03 A
Power consumption
3 W
Delay time
0.02 ms (non-delayed)
Power on-delay time - min
20 ms
Power on-delay time - max
20 ms

Datos técnicos - comunicación

Rated control supply voltage (Us) at AC, 50 Hz - min
184 V
Rated control supply voltage (Us) at AC, 50 Hz - max
276 V
Rated control supply voltage (Us) at AC, 60 Hz - min
184 V
Rated control supply voltage (Us) at AC, 60 Hz - max
276 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V
Current rating of relay contact
6 A
Rated fault current - min
0.03 A
Rated fault current - max
0.03 A
Power consumption
3 W
Delay time
0.02 ms (non-delayed)
Power on-delay time - min
20 ms
Power on-delay time - max
20 ms

Datos técnicos - mecánicos

Device width
85 mm
Mounting Method
Snap fixing, top-hat rail DIN 46277, IEC/EN 60715
Terminal protection
Finger/back-of-hand proof to BGV A2, VDE 106 part 100

ETIM for 285555 Interruptores de baja tensión (EC001021)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 184 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 184 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 0 V
Corriente nominal de fallo (EF003975) 0.03 A
Tiempo máx. de retardo de respuesta (EF008259) 20 ms
Tiempo de retardo ajustable (EF001420) No
Tensión de servicio nominal máxima Ue (EF007357) 276 V

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PFR-003 285555 EN_285557.pdf 336 Kbytes PFR-003 285555 EN_285557.pdf
