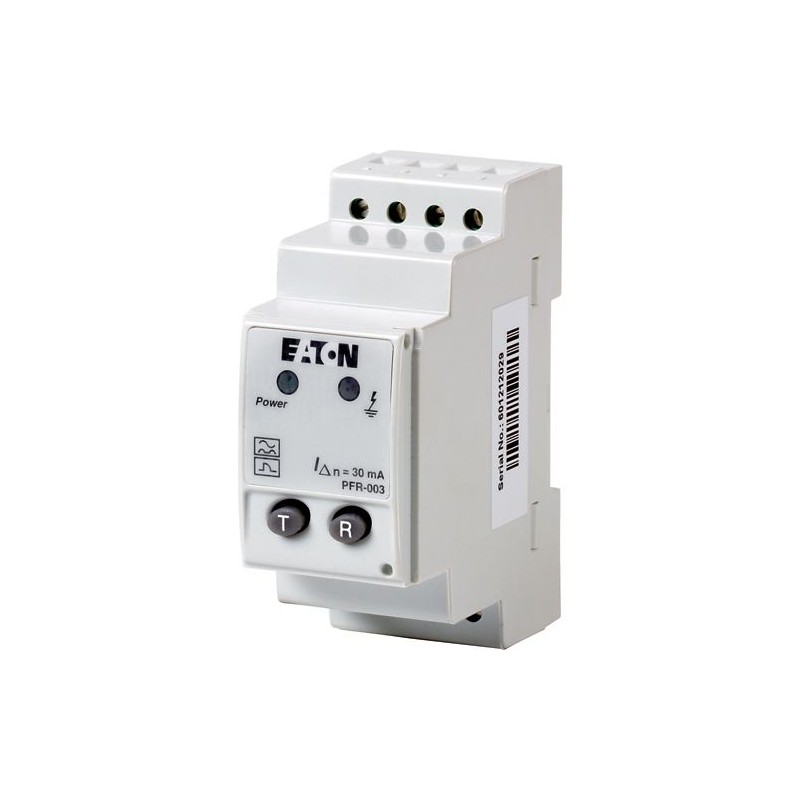

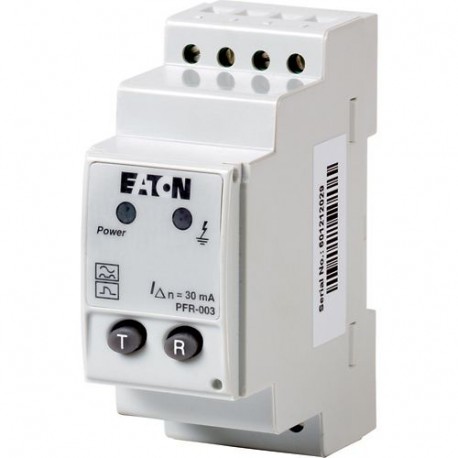

PFR-003 285555 EATON ELECTRIC relè differenziale elettronico, 30mA
PFR-003
285555
EATON-MOELLER
relè differenziale elettronico, 30mA
Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: Sensibile alla corrente pulsata. Tensione nominale di controllo: US = 230VAC (50/60 Hz). Contatto ausiliario integrato (1 C/O). È necessario ordinare anche un trasformatore ad anello. Non approvato UL/CSA. Può essere utilizzato per: NZM1, NZM1-4, N1, N1-4, NZM2, NZM2-4, N2, N2-4, NZM3, NZM3-4, N3, N3-4, NZM4, NZM4-4, N4-4
Apparecchi elettrici a bassa tensione > interruttore differenziale per correnti residue
Home > EATON - MOELLER
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Relè differenziale 30mA
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Nota: sensibile a corrente impulsiva. Tensione nominale di alimentazione del circuito di comando Us = 230VAC (50/60 Hz). contatto ausiliario (1 contatti di scambio) integrato. E' necessario ordinare anche il convertitore passante. Non approvato UL/CSA. Utilizzabile per: NZM1, NZM1-4, N1, N1-4, NZM2, NZM2-4, N2, N2-4, NZM3, NZM3-4, N3, N3-4, NZM4, NZM4-4, N4-4
Programma di fornitura
Correnti nominali di guasto [IΔn]
0.03 A
Descrizione
Sensibile alla corrente impulsiva
Contatto ausiliario (1 contatto di scambio) integrato
E' necessario ordinare anche il convertitore passante.
Non approvato UL/CSA
Contatto ausiliario (1 contatto di scambio) integrato
E' necessario ordinare anche il convertitore passante.
Non approvato UL/CSA
Tensione nominale di alimentazione [Us]
230 V AC 50/60Hz V
Dati tecnici
Elettrico
Conformità alle norme
IEC/EN 60947-2, IEC 755, IEC 1008, IEC 1009
Sensibilità
sensibile alla corrente impulsiva, tipo A
Tensione nominale del circuito di comando [Us]
230 ±20% (50/60 Hz) V AC
Potenza nominale d'impiego [Pe]
3 W
Correnti nominali di guasto [IΔn]
0.03 A
Tempo di ritardo [tv]
0.02 (istantaneo) s
Contatti di relè
1 commutatore integrato
Tensione nominale dei contatti di relè
250/100 V AC/DC
Corrente nominale dei contatti di relè
6 A
Meccanico
Misura di montaggio calotta
45 mm
Misura zoccolo custodia
85 mm
Larghezza apparecchio
45 mm
Montaggio
Fissaggio rapido per guida DIN 46277, IEC/EN 60715
Morsetti sopra e sotto
Morsetti a mantello
Protezione morsetti
Protezione contro i contatti con le dita e il dorso della mano BGV A2, VDE 106 Parte 100
Sezioni di collegamento
2 x 0.75 - 2.5 rigido, 2 x 0.75 - 1.5 flessibile/con puntalino mm²
Temperatura ambiente
Funzionamento
-10 - +50 °C
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Temperatura ambiente di servizio min.
-10 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / sganciatore differenziale per disgiuntore (EC001021)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Azionamento corrente di guasto per interruttore di potenza ([email protected] [AKF009013])
tensione di alimentazione pilota nominale Us per AC 50 Hz
184 - 276 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
184 - 276 V
tensione di alimentazione pilota nominale Us per DC
0 - 0 V
corrente di guasto nominale
0.03 - 0.03 A
max. ritardo all’eccitazione
20 ms
tempo di ritardo regolabile
no
max. tensione d’esercizio nominale Ue
276 V
Dimensioni
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 184 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 184 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 0 V |
| corrente di guasto nominale (EF003975) | 0.03 A |
| max. ritardo all'eccitazione (EF008259) | 20 ms |
| tempo di ritardo regolabile (EF001420) | No |
| max. tensione d'esercizio nominale Ue (EF007357) | 276 V |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| PFR-003 285555 285555_IT.pdf | 187 Kbytes |
|
