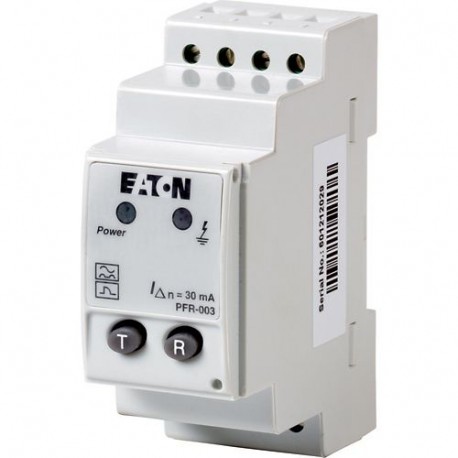

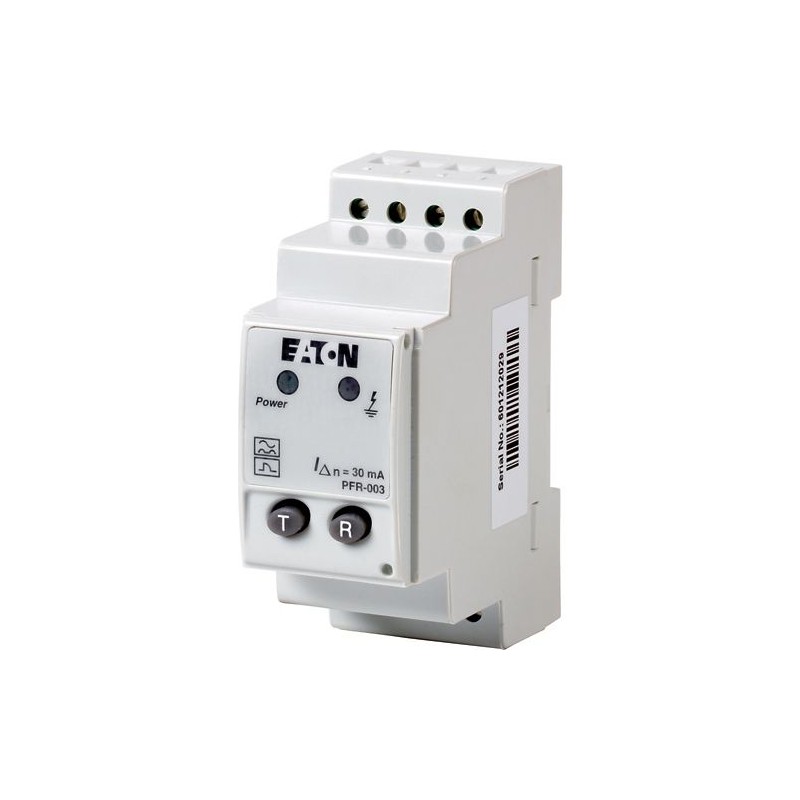

PFR-003 285555 EATON ELECTRIC relé diferencial eletrônico, 30mA Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PFR-003 285555 EATON ELECTRIC relé diferencial eletrônico, 30mA

PFR-003

285555

EATON-MOELLER

relé diferencial eletrônico, 30mA

Acessórios opcionais para a série de disjuntores A NZM oferece uma ampla gama de opções de aplicação para uso em todo o mundo. A instalação é sempre flexível e simples graças aos grupos de funções modulares. Notas: Sensível à corrente pulsada. Tensão nominal de controle: US = 230VAC (50/60 Hz). Contato auxiliar integrado (1 C/O). Um transformador tipo anel também deve ser encomendado. Não aprovado pela UL/CSA. Pode ser usado para: NZM1, NZM1-4, N1, N1-4, NZM2, NZM2-4, N2, N2-4, NZM3, NZM3-4, N3, N3-4, NZM4, NZM4-4, N4-4

Mais detalhes


Aparelhos elétricos de baixa tensão > Liberação de corrente residual para disjuntor

Home > EATON - MOELLER

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Entrega do programa
Avaliado correntes de falta
 Euna de na Um 0.03
Descrição
 O pulso de corrente sensíveis
Integrado de contatos auxiliares (1 C/S)
Anel tipo de transformador tem de ser encomendado
não UL/CSA aprovado
Nominal tensão de controle
 Us V 230 V AC 50/60Hz
Dados técnicos
Elétrica
Normas
 IEC/EN 60947-2, NORMA IEC 755, IEC 1008, IEC 1009
Sensibilidade
 Corrente de pulso sensível, tipo Um
Nominal tensão de controle
 Us V AC 230 ±20 % (50/60 Hz)
Potência do Motor
 Pe W 3
Avaliado correntes de falta
 EuΔn Um 0.03
Tempo de atraso
 tv s 0.02 (sem atraso)
Contatos de relé
 1 contato de comutação integrado
Tensão nominal do relé de contato
 V AC/DC 250/100
Corrente nominal do relé de contato
 Um 6
Mecânica
Padrão de frente dimensão
 mm 45
Gabinete de altura
 mm 85
Largura do dispositivo
 mm 45
Montagem
 Snap de fixação, cartola trilho DIN 46277, IEC/EN 60715
Terminais superior e inferior
 Caixa de terminais
Proteção do Terminal
 Dedo/volta da mão-prova para BGV A2, VDE 106 parte 100
Terminal de capacidades
 mm2 2 x 0.75 - 2.5 sólido, 2 x 0,75 - 1.5 flexível/com virolas
Temperatura ambiente
Operação
 °C -10 - +50
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
Temperatura de funcionamento min.
 °C -10
Temperatura de funcionamento max.
 °C 50
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / corrente Residual de lançamento para o circuito de alimentação do disjuntor (EC001021)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Falha chave de corrente para disjuntores ([email protected] [AKF009010])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
 V 184 - 276
Avaliado controle de tensão de alimentação Nos no AC 60HZ
 V 184 - 276
Avaliado controle de tensão de alimentação-Nos em DC
 V 0 - 0
Nominal da corrente de falta
 Um 0.03 - 0.03
Max. potência-tempo de atraso
 ms 20
Atraso ajustável
 Nenhum
Max. nominal tensão de operação Ue
 V 276
Dimensões
IL01219036Z (AWA1230-2214) Residual de corrente do relé: conversor de terra-vazamento de disjuntores
>>

ETIM for 285555 Componentes industriais para Baixa Tensão (EC001021)
Característica Valor
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 184 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 184 V
Tensão de alimentação de corrente nominal DC (EF003980) 0 V
Corrente nominal de defeito (EF003975) 0.03 A
Tempo máximo de atraso da ligação (EF008259) 20 ms
Tempo de atraso ajustável (EF001420) Não
Máx. tensão nominal de operação Ue (EF007357) 276 V
