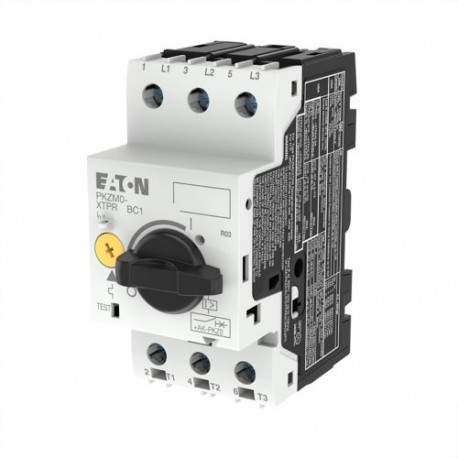

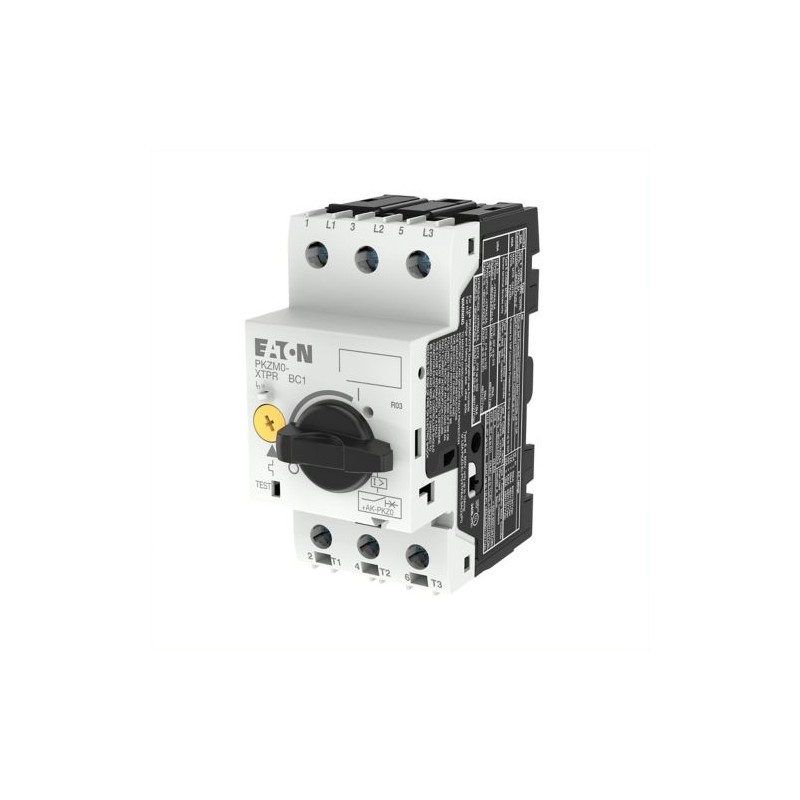

PKZM0-32 278489 Y7-278489 EATON ELECTRIC Interruptor protector de motor 3 polos Ir 25-32 A Conexión a tornil..
PKZM0-32
278489
Y7-278489
EATON-MOELLER
Interruptor protector de motor, 3 polos, Ir=25-32 A, Conexión a tornillo
Interruptor protector de motor PKZM0, 3p, Ir=25-32A
Componentes industriales de baja tensión > Disyuntor de protección del motor
Interruptores Protectores de Motor
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Especificaciones generales
| Nombre del producto | Eaton Moeller® series PKZM0 Interruptor protector de motor |
| N.º de catálogo | 278489 |
| EAN | 4015082784898 |
| Longitud/profundidad de producto | 76 mm |
| Altura del producto | 93 mm |
| Anchura del producto | 45 mm |
| Peso del producto | 0.288 kg |
| Certificación(es) | CSA File No.: 165628 CSA-C22.2 No. 60947-4-1-14 IEC/EN 60947 UL 60947-4-1 VDE 0660 CE UL Category Control No.: NLRV UL File No.: E36332 IEC/EN 60947-4-1 CSA Class No.: 3211-05 UL CSA |
| Código de modelo | PKZM0-32 |
Features & Functions
| Tipo de accionador | Selector |
| Características | Sensibilidad a fallos de fase (según IEC/EN 60947-4-1, VDE 0660 parte 102) |
| Funciones | Sensible a fallo de fase Protección del motor |
| Número de polos | Tres polos |
General information
| Conexión | Terminales de tornillo |
| Vida útil, eléctrica | 200 000 operaciones (a 400 V, AC-3) |
| Vida útil, mecánica | 100 000 operaciones |
| Posición de montaje | Se puede encajar en carril DIN IEC/EN 60715 con una altura de 7,5 o 15 mm. |
| Frecuencia de maniobra | 40 Maniobras/hora |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Categoría del producto | Interruptor protector de motor |
| Categoría del producto | Interruptor protector de motor |
| Protección | A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274) |
| Tensión asignada soportada al impulso (Uimp) | 6.000VAC |
| Resistencia a impactos | 25 g, Mecánico, según IEC / EN 60068-2-27, Choque semisinusoidal 10 ms |
| Apto para | También motores con clase de eficiencia IE3 Circuito de derivación: Adecuado para instalaciones en grupo, (UL/CSA) |
| Compensación de temperatura | -25 - 55 °C, rango de funcionamiento -5 - 40 °C según IEC/EN 60947, VDE 0660 ≤ 0,25 %/K, error residual para T mayor de 40° |
Climatic environmental conditions
| Altitud | Máx. 2.000m |
| Temperatura ambiente de funcionamiento - mín. | -25 °C |
| Temperatura ambiente de funcionamiento - máx. | 55 °C |
| Temperatura ambiente de funcionamiento (cerrada) - mín. | -25 °C |
| Temperatura ambiente de funcionamiento (cerrada) - máx. | 40 °C |
| Temperatura ambiente de almacenamiento - mín. | -40 °C |
| Temperatura ambiente de almacenamiento - máx. | 80 °C |
| Resistencia climática | Calor húmedo, constante, a IEC 60068-2-78 Calor húmedo, cíclico, a IEC 60068-2-30 |
Terminal capacities
| Capacidad del terminal (rígido) | 2 x (1 - 6) mm² 1 x (1 - 6) mm² |
| Capacidad del terminal (AWG rígido/trenzado) | 18 - 10 |
| Longitud desnuda (cable principal) | 10 mm |
| Par de apriete | 1,7 Nm, Terminales de tornillo, cables principales 1 Nm, Terminales de tornillo, Cables de circuito de control |
Electrical rating
| Frecuencia nominal (mín.) | 50 Hz |
| Frecuencia nominal (máx.) | 60 Hz |
| Potencia de funcionamiento nominal en AC-3e, 220/230 V, 50 Hz | 7.5 kW |
| Potencia de funcionamiento nominal en AC-3e, 380/400 V, 50 Hz | 15 kW |
| Tensión asignada de empleo (Ue) - mín. | 690 V |
| Tensión nominal de funcionamiento (Ue) - máx. | 690 V |
| Corriente nominal ininterrumpida (lu) | 32 A |
Short-circuit rating
| Poder asignado de corte en cortocircuito lcu a 400 V AC | 40 kA |
| Poder asignado de corte en cortocircuito lcs a 400 V AC | 10 kA |
| Poder asignado de corte en cortocircuito lcu a 440 V AC | 10 kA |
| Poder asignado de corte en cortocircuito lcs a 440 V AC | 3 kA |
| Poder asignado de corte en cortocircuito lcu a 500 V AC | 3 kA |
| Poder asignado de corte en cortocircuito lcs a 500 V AC | 3 kA |
| Poder asignado de corte en cortocircuito lcu a 690 V AC | 3 kA |
| Poder asignado de corte en cortocircuito lcs a 690 V AC | 1 kA |
| Corriente de cortocircuito | 40 kA DC, hasta 250 V DC, conductores principales |
| Corriente nominal de cortocircuito (protección de grupo) | 10 kA, 600 V Fallo alto, Fusible, SCCR (UL/CSA) con 150 A, 600 V Fallo alto, Fusible, SCCR (UL/CSA) 10 kA, 600 V Fallo alto, CB, SCCR (UL/CSA) con 125 A, 600 V Fallo Alto, CB, SCCR (UL/CSA) 18 kA, 600 V Fallo Alto, CB con CL, SCCR (UL/CSA) con 600 A, 600 V Fallo Alto, CB con CL, SCCR (UL/CSA) 18 kA, 600 V Fallo Alto, Fusible con CL, SCCR (UL/CSA) con 600 A, 600 V Fallo Alto, Fusible con CL, SCCR (UL/CSA) 18 kA, 480 V Fallo Alto, CB, SCCR (UL/CSA) con 600 A, 480 V Fallo Alto, CB, SCCR (UL/CSA) 18 kA, 480 V Fallo Alto, Fusible, SCCR (UL/CSA) con 600 A, 480 V Fallo Alto, Fusible, SCCR (UL/CSA) |
| Disparador de cortocircuito | Aparato base fijo: 15,5 x Iu ± 20% de tolerancia 496 A, Irm |
Switching capacity
| Capacidad de corte | 25 A (3 contactos en serie), DC-5 hasta 250V 32 A, AC-3 Hasta 690 V |
Motor rating
| Potencia del motor asignada a 200/208 V, 60 Hz, trifásica | 7.5 HP |
| Potencia del motor asignada a 230/240 V, 60 Hz, monofásica | 5 HP |
| Potencia del motor asignada a 230/240 V, 60 Hz, trifásica | 10 HP |
| Potencia del motor asignada a 460/480 V, 60 Hz, trifásica | 20 HP |
| Potencia del motor asignada a 575/600 V, 60 Hz, trifásica | 25 HP |
Trip blocks
| Ajustes de corriente de disparo de sobrecarga - mín. | 25 A |
| Ajustes de corriente de disparo de sobrecarga - mín. | 32 A |
| Características de disparo | Disparador de sobrecarga: clase de disparo 10 A |
Design verification
| Disipación térmica del equipo, dependiente de la corriente Pvid | 9.56 W |
| Capacidad de disipación térmica Pdiss | 0 W |
| Disipación térmica por polo, en función de la corriente Pvid | 3.19 W |
| Corriente asignada de empleo para disipación térmica específica (Entrada) | 32 A |
| Disipación térmica estática, no dependiente de la corriente Pvs | 0 W |
| 10.2.2 Resistencia a la corrosión | Cumple con los requisitos de la norma del producto. |
| 10.2.3.1 Verificación de la estabilidad térmica de los armarios | Cumple con los requisitos de la norma del producto. |
| 10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales | Cumple con los requisitos de la norma del producto. |
| 10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno | Cumple con los requisitos de la norma del producto. |
| 10.2.4 Resistencia a radiación ultravioleta (UV) | Cumple con los requisitos de la norma del producto. |
| 10.2.5 Elevación | No aplica, puesto que es necesario evaluar toda la aparamenta. |
| 10.2.6 Impacto mecánico | No aplica, puesto que es necesario evaluar toda la aparamenta. |
| 10.2.7 Inscripciones | Cumple con los requisitos de la norma del producto. |
| 10.3 Grado de protección de montajes | No aplica, puesto que es necesario evaluar toda la aparamenta. |
| 10.4 Distancias de efluvio y holguras | Cumple con los requisitos de la norma del producto. |
| 10.5 Protección contra descargas eléctricas | No aplica, puesto que es necesario evaluar toda la aparamenta. |
| 10.6 Incorporación de dispositivos y componentes de conmutación | No aplica, puesto que es necesario evaluar toda la aparamenta. |
| 10.7 Conexiones y circuitos eléctricos internos | Es responsabilidad del cuadrista. |
| 10.8 Conexiones de conductores externos | Es responsabilidad del cuadrista. |
| 10.9.2 Resistencia eléctrica de frecuencia de alimentación | Es responsabilidad del cuadrista. |
| 10.9.3 Tensión de impulso soportada | Es responsabilidad del cuadrista. |
| 10.9.4 Pruebas de armarios hechos de material aislante | Es responsabilidad del cuadrista. |
| 10.10 Aumento de la temperatura | El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos. |
| 10.11 Resistencia a los cortocircuitos | Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta. |
| 10.12 Compatibilidad electromagnética | Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta. |
| 10.13 Función mecánica | El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL). |
