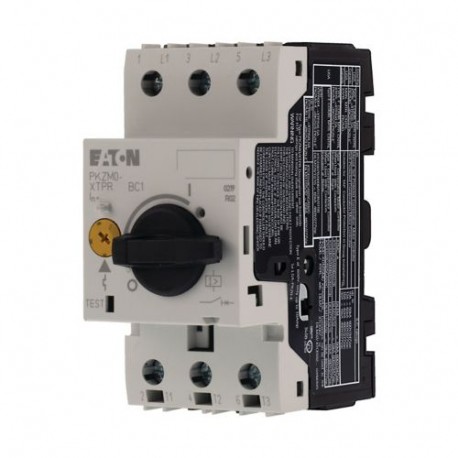

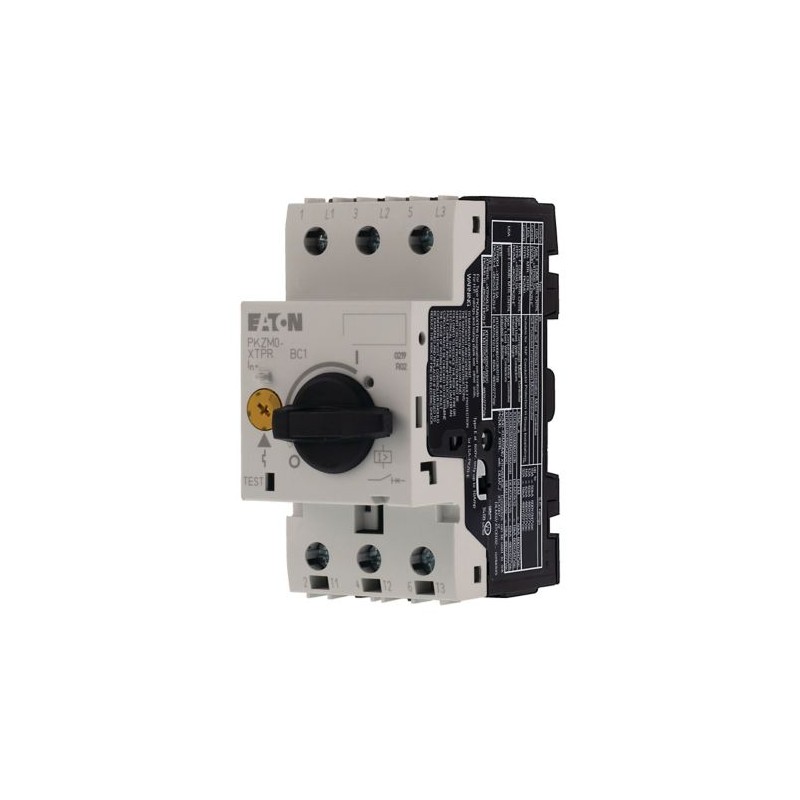

PKZM0-20 046988 XTPR020BC1NL EATON ELECTRIC Interruptor protector de motor 3 polos Ir 16-20 A Conexión a tor.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PKZM0-20 046988 XTPR020BC1NL EATON ELECTRIC Interruptor protector de motor 3 polos Ir 16-20 A Conexión a tor..

PKZM0-20

046988

XTPR020BC1NL

EATON-MOELLER

Interruptor protector de motor; 3 polos; Ir=16-20 A; Conexión a tornillo

Interruptor protector de motor PKZM0 de la serie Eaton Moeller® 9 kW, 16 - 20 A, Terminales de tornillo

Más detalles


Interruptores de baja tensión > Disyuntor de protección del motor

Interruptores Protectores de Motor

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $91.47
Precio unitario: $91.47

Cantidad Precio
1+$91.47
2+$79.90
3+$75.19
4+$72.53
5+$72.31
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

Comprados juntos habitualmente

Más vendidos

Más Información



Especificaciones generales

Nombre del producto
Eaton Moeller® series PKZM0 Motor-protective circuit-breaker
N.º de catálogo
046988
EAN
4015080469889
Longitud/profundidad de producto
76 mm
Altura del producto
93 mm
Anchura del producto
45 mm
Peso del producto
0.296 kg
Certificación(es)
IEC/EN 60947
CSA File No.: 165628
IEC/EN 60947-4-1
CSA-C22.2 No. 60947-4-1-14
UL 60947-4-1
CE
UL Category Control No.: NLRV
VDE 0660
CSA Class No.: 3211-05
UL File No.: E36332
UL
CSA
Código de modelo
PKZM0-20

Características y Funciones

Tipo de accionador
Selector
Características
Sensibilidad a fallos de fase (según IEC/EN 60947-4-1, VDE 0660 parte 102)
Funciones
Protección del motor
Sensible a fallo de fase
Número de polos
Tripolar

General

Categoría de seguridad contra explosiones para polvo
Protección ATEX contra polvo explosivo, PTB 10, ATEX 3013, Ex II(2) GD
Vida útil, eléctrica
100.000 operaciones
Vida útil, mecánica
100.000 Operaciones
Posición de montaje
Se puede encajar en carril DIN IEC/EN 60715 con una altura de 7,5 o 15 mm.
Frecuencia de maniobra
40 Maniobras/hora
Categoría de sobretensión
III
Grado de contaminación
3
Categoría del producto
Interruptor protector de motor
Protección
A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)
Tensión asignada soportada al impulso (Uimp)
6.000 V AC
Resistencia a impactos
25 g, Mecánico, según IEC / EN 60068-2-27, Choque semisinusoidal 10 ms
Apto para
También motores con clase de eficiencia IE3
Circuito derivado: Tipo de manual E si se usa con terminal, o adecuado para instalaciones en grupo, (UL/CSA)
Compensación de temperatura
≤ 0,25 %/K, error residual para T mayor de 40°
-25 - 55 °C, rango de funcionamiento
-5 - 40 °C según IEC/EN 60947, VDE 0660

Condiciones climáticas ambientales

Altitud
Máx. 2000 m
Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
55 °C
Temperatura ambiente de funcionamiento (cerrada) - mín.
25 °C
Temperatura ambiente de funcionamiento (cerrada) - máx.
40 °C
Temperatura ambiente de almacenamiento - mín.
40 °C
Temperatura ambiente de almacenamiento - máx.
80 °C
Resistencia climática
Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30

Secciones de conexión

Capacidad del terminal (flexible con terminal)
2 x (1 - 6) mm², flexible con puntera según DIN 46228
1 x (1 - 6) mm², flexible con puntera según DIN 46228
Capacidad del terminal (rígido)
1 x (1 - 6) mm²
2 x (1 - 6) mm²
Capacidad del terminal (AWG rígido/trenzado)
18 - 10
Longitud desnuda (cable principal)
10 mm
Par de apriete
1 Nm, Terminales de tornillo, Cables de circuito de control
1.7 Nm, Terminales de tornillo, cables principales

Especificaciones eléctricas

Frecuencia nominal (mín.)
50 Hz
Frecuencia nominal (máx.)
60 Hz
Corriente asignada de empleo (le)
20 A
Potencia asignada de empleo en AC-3, 220/230 V, 50 Hz
5.5 kW
Potencia asignada de empleo en AC-3, 380/400 V, 50 Hz
9 kW
Tensión asignada de empleo (Ue) - mín.
690 V
Tensión nominal de funcionamiento (Ue) - máx.
690 V
Corriente nominal ininterrumpida (lu)
20 A

Clasificación de cortocircuito

Corriente de cortocircuito
40 kA DC, hasta 250 V DC, conductores principales
Corriente nominal de cortocircuito (protección de grupo)
corriente de fallo alta 10 kA, 600 V, Fusible, SCCR (UL/CSA) con 150 A, corriente de fallo alta 600 V, Fusible, SCCR (UL/CSA)
corriente de fallo alta 10 kA, 600 V, CB, SCCR (UL/CSA) con 125 A corriente de fallo alta, 600 V, CB, SCCR (UL/CSA)
corriente de fallo alta 18 kA, 600 V,Ffusible con CL, SCCR (UL/CSA) con 600 A, corriente de fallo alta 600 V, Fusible con CL, SCCR (UL/CSA)
corriente de fallo alta 18 kA, 600 V, CB con CL, SCCR (UL/CSA) con 600 A, corriente de fallo alta 600 V, CB con CL, SCCR (UL/CSA)
corriente de fallo alta 18 kA, 480 V, CB, SCCR (UL/CSA) con 600 A, corriente de fallo alta 480 V, CB, SCCR (UL/CSA)
corriente de fallo alta 18 kA, 480 V, fusible, SCCR (UL/CSA) con 600 A, corriente de fallo alta 480 V, Fusible, SCCR (UL/CSA)
Corriente de cortocircuito nominal (tipo E)
18 kA, 240 V, SCCR (UL/CSA)
18 kA, 480 Y/277 V, SCCR (UL/CSA)
Accesorios necesarios BK25/3-PKZ0-E
Disparador de cortocircuito
Dispositivo base fijo 15,5 x Iu, Bloqueos de disparo
310 A, Irm, rango de ajuste máx.
± 20 % de tolerancia, Bloqueos de disparo

Potencia asignada de motor

Potencia del motor asignada a 115/120 V, 60 Hz, monofásica
1.5 HP
Potencia del motor asignada a 200/208 V, 60 Hz, trifásica
5 HP
Potencia del motor asignada a 230/240 V, 60 Hz, monofásica
3 HP
Potencia del motor asignada a 575/600 V, 60 Hz, trifásica
15 HP

Comunicación

Conexión
Terminales de tornillo

Bloque de disparo

Ajustes de corriente de disparo de sobrecarga - mín.
16 A
Ajustes de corriente de disparo de sobrecarga - mín.
20 A
Características de disparo
Disparador de sobrecarga: clase de disparo 10 A

Verificación del diseño

Disipación térmica del equipo, dependiente de la corriente Pvid
5.82 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
1.94 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
20 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de temperatura para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).
